Мангал из газового баллона своими руками

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

Проверка тяги

Хоть готовую конструкцию рекомендуется завершать покраской, в преддверии нанесения декоративного слоя надо проверить тягу. Дело в том, что после подсоединения всех элементов из дымохода может не выходить дым.

Бывает так, что внутрь коптильни не поступает жар. Поэтому приходится разбирать конструкцию, чтобы:

Расположить топку ниже коптильни на 20-30 см;
Увеличить диаметр трубы;
Очистить дымоход и соединительную магистраль от возможного налета;
Установить изделие под открытым небом.

Последний пункт объясняется тем, что деревья и прочие высокие объекты, расположенные рядом с конструкцией, ухудшают тягу.

При качественной тяге можно переходить к обработке элементов снаружи и изнутри.

Подготовка материалов

В качестве заготовки используют баллон из-под пропана, способный выдерживать экстремально высокие температуры и большое давление. Набор необходимого инструментария и дополнительных материалов сильно различается в зависимости от избранной конструкции, оснащения и желаемого дизайна.

Мангал из газового баллона с коптильней в самом простом варианте исполнения потребует наличия:

предварительного составленного подробного чертежа с указанием точных размеров;
сварочного аппарата с электродами диаметром 3-4 мм;
дверных петель для крепления подвижной крышки;
электрического шуруповерта;
отвертки с плоской рабочей частью;
плоскогубцев;
металлических ручек;
раздвижного ключа с длинными рукоятями, создающими большое плечо усилия;

циркулярной пилы с дисками по металлу;
ножовки;
электродрели с набором сверл разного диаметра;
крупного напильника;
наждачной бумаги;
арматурных стержней;
щетки для сметания металлических стружек;
молотка;
зубила;
кернера;
средств индивидуальной защиты – специальных строительных печаток, сварочной маски;
лакокрасочных и отделочных материалов – грунтовочного состава, огнеупорной краски, растворителя;
крепежных элементов – винтов, болтов, гаек, стальных уголков и профиля, заклепок.
колосниковой решетки;
стальных крючьев.

Подходящий размер разводного ключа подбирают в соответствии с диаметром имеющейся заготовки корпуса. Обычно достаточно инструмента с диапазоном раздвижения 27-40 мм. Дополнительно понадобятся прочные металлические элементы для изготовления установочных опор или колес, которые придадут жаровне мобильность, удобство использования, функциональность.

Материал должен обладать надлежащей прочностью, чтобы выдерживать массу самой конструкции и вспомогательных приспособлений – топлива, шампуров, продуктов питания. Трубу рекомендуется выбирать диаметром не менее 10 мм.

Для закрепления металлических деталей потребуется струбцина, а для замеров – слесарная линейка из инструментальной стали. В зависимости от конструкции жаровни понадобятся 2-3 газовых баллона. Оптимальный вариант для изготовления корпуса – пропановая емкость вместимостью 50 л и высотой 120 см.

Дополнительные атрибуты конструкции

При использовании мангала по назначению могут появиться деформации вследствие нагрева. С внутренней части основания вдоль всей жаровни приварите небольшие металлические уголки. Благодаря этим выступам шампура или решетка будут хорошо лежать на жаровне. Чтобы самодельное барбекю было более устойчивым, к ножкам привариваете отрезки уголка или труб. Можно сделать при желании и несколько поперечин.

В днище и боковинах нужно проделать отверстия, которые необходимы для создания тяги и слива жидкости после мойки или дождя. С той части емкости, с которой стоял вентиль, можно приварить отрезок трубы для отвода дыма. Но это актуально лишь в том случае, если мангал используется с закрытой крышкой. Если же приготовление пищи происходит без крышки, делать это не нужно. Для удобства под шампуры проделайте отверстия в основании мангала. При готовке они окажутся полезны, так как шампуры с мясом или овощами не будут переворачиваться под собственным весом. Так как сделать мангал из газового баллона достаточно просто, не стоит пренебрегать такими полезными мелочами.

Чтобы улучшить внешний вид, можно покрасить всю конструкцию. Существует большое количество красок, способных выдерживать температуры до 800 градусов

Это важное условие, так как обычные краски при нагреве попросту вспыхнут, да еще и отравят пищу, если она находится уже на жаровне. Прежде чем покрасить, нанесите слой грунтовки (она должна быть тоже термостойкой)

Красный, черный, серебристый — именно такой цветовой диапазон доступен для термостойких красок. Но этого вполне достаточно. Изготовить мангал из баллона несложно, но вот определиться с тем, какой тип конструкции выбрать — это важный момент. Идеальный вариант — это изготовление коптильни и мангала в одной конструкции. Вот вам пара хороших идей на фото, они увеличиваются при нажатии:

Как все это делать, смотрите на видео:

При желании можно сделать стационарную жаровню, приварив по бокам и спереди небольшие столики. Так как температура высокая, лучше изготовить их из металлического уголка. Такие столики окажутся удобными при нанизывании мяса или овощей — можно поставить кастрюли на них. А если застолье ожидается длительным, то можно не тушить угли и рядом расположить чайник, кастрюли с едой, чтобы они были горячими дольше.

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Техника безопасности при резке газового баллона

Сразу приступать к резке заготовки нельзя. Внутри остается горючий газ, попутно присутствует газолин (газ в виде жидкости). Если начать любую механическую обработку: сверление или резание, – возможна искра, которая вызовет взрыв. Нужно удалить остатки горючих веществ изнутри емкости.

Отвинчивание вентиля

Бывает довольно трудно отвинтить вентиль. За долгие годы эксплуатации между элементами образуются довольно прочные связи, часто наблюдается диффузия одного металла в другой. Нужно поступить так.

Закрепить баллон от возможного поворота вокруг оси. Здесь используют ремни или толстая проволока.
На вентиль устанавливается газовый ключ (№ 2).
Его можно удлинить трубой примерно на 1 м.
Выбрать положение так, чтобы у полученного рычага был ход не менее 40…50 см.
Резко надавить на рычаг, создать ударную нагрузку.

В большинстве случаев подобный подход оказывается эффективным. Чтобы облегчить срывание вентиля можно обстучать горловину молотком.

Баллон заполняется водой. Она выдавит наружу все имеющиеся горючие вещества. Теперь можно разрезать газовый баллон.

Внимание! Все процедуры желательно проводить подальше от жилой территории. Выделяется довольно неприятный запах.

Типы мангалов

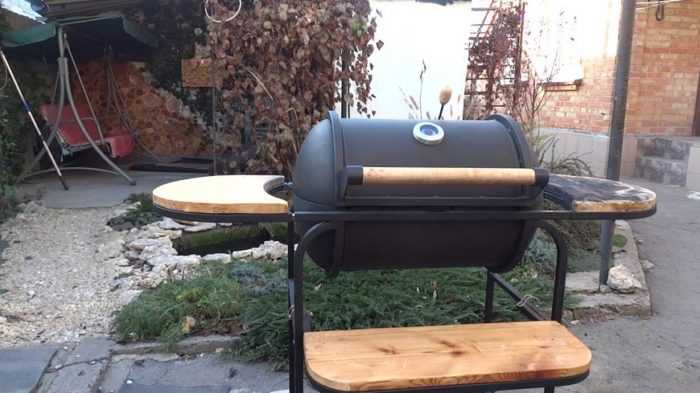

Самый простой вариант — это открытый мангал с газового баллона, своими руками его изготовить очень просто, так как в нем нет крышки, возможностей коптилки или барбекю. Но можно изготовить и более сложные конструкции:

Барбекю — часть боковой стенки баллона отрезается и крепятся к ней петли. Впоследствии выступает в качестве дверцы топки, через нее закладываются угли или дрова. Внутри находится металлическая сетка, на которой размещаются продукты для готовки.
Коптильню от мангала отличает то, что в ней имеется отдельная топка. И самое главное — она полностью герметична. Половина днища баллона отрезается и к отверстию приваривается топка, изготовленная из подходящей по диаметру трубы. Вверху приваривается отрезок трубы, который выполнит функции дымохода. Прежде чем использовать коптильню по назначению, необходимо 2-3 раза прокалить ее.
Самая сложная конструкция — это смокер. Это и гриль, и барбекю, и коптильня, и мангал в одном корпусе. Для изготовления может потребоваться 2-4 баллона различного объема. Заранее рассмотрите чертежи конструкций и набросайте приемлемый для себя.

Если есть фантазия, то можно из арматуры и металлических прутьев сделать фигурные ножки, ручки, ограничители. Вариантов исполнения мангалов масса, даже глаза разбегаются при виде конструкций. Предусмотрите во дворе место для установки мангала — подальше от газовых труб и электропроводки. Рядом не должно быть емкостей с краской, топливом, деревянных строений.

Как правильно пользоваться

Чтобы мангал служил долго, за ним нужно правильно ухаживать, даже если им давно не пользовались. Нужно следовать ряду рекомендаций:

Чистка после использования. Нужно убрать из бака все, что там осталось. После этого можно промыть водой, по возможности удалить нагар.
На зиму и в непогоду лучше убирать мангал с улицы в закрытое помещение. Даже при качественной покраске или обработке металл остается уязвимым для появления коррозии и ржавчины.
Смазка для петель поможет избежать появления скрипа при открывании крышки. Также это сохранит их работоспособность на долгое время.
Своевременное применение краски. Если вдруг появилась ржавчина, старая краска потрескалась, нужно зачистить проблемное место и покрыть новым слоем краски после обработки специальным средством.

Соблюдение этих простых правил по уходу за мангалом поможет увеличить срок его эксплуатации.

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.

Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

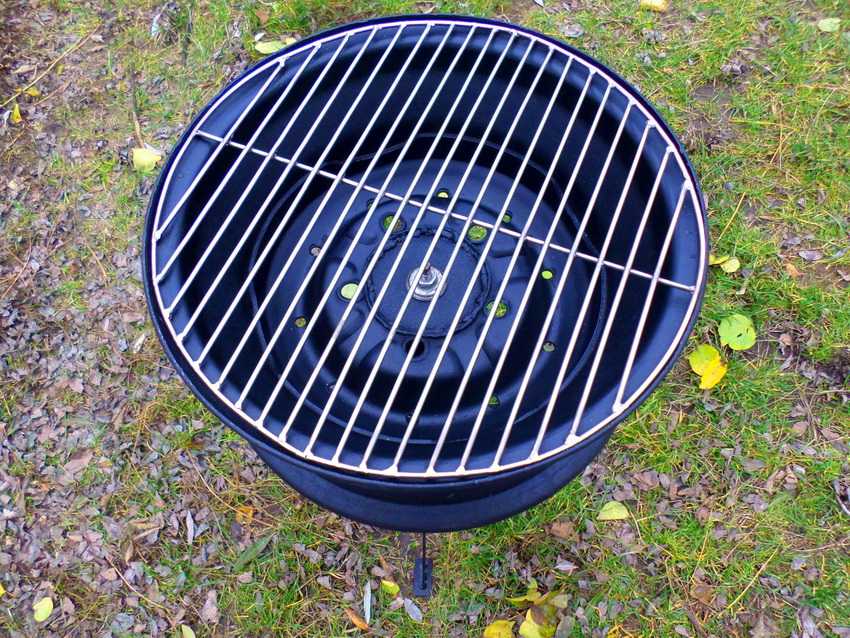

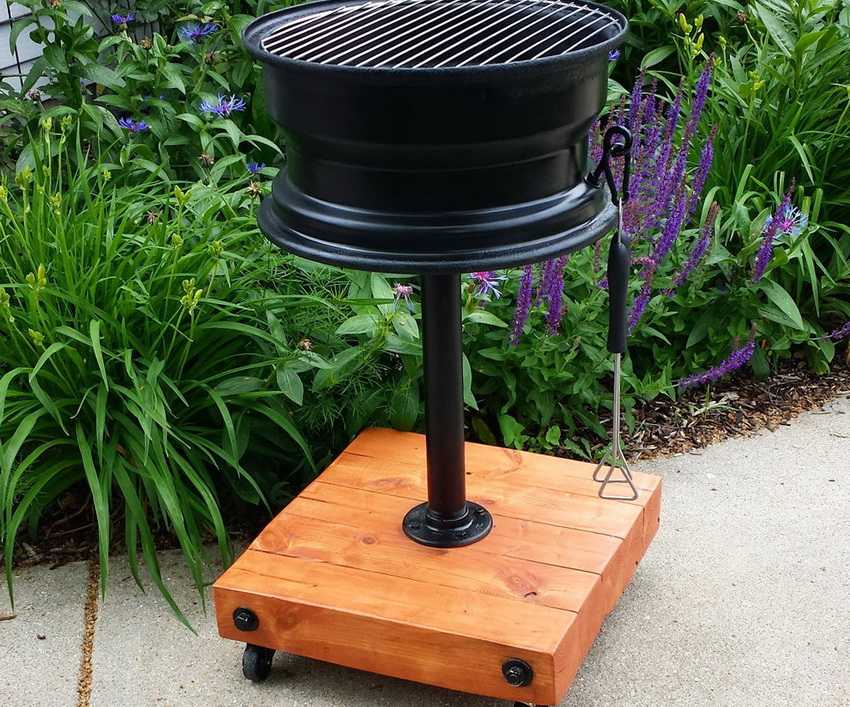

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Достоинства и недостатки

К достоинствам самодельного мангала из газового баллона принято относить:

низкая стоимость. Даже с учетом трудозатрат и стоимости б/у баллона, расходы на самостоятельное изготовление в несколько раз ниже, чем покупка готового мангала;
простота сборки. Получить вполне качественное изделие можно, обладая лишь самыми начальными познаниями в области работы с металлом;
функциональность. Мангал из баллона можно использовать не только обычным способом, но и применять для копчения различных продуктов;
прочность и надежность сооружения. Газовые баллоны рассчитаны на высокие нагрузки и изготавливаются из качественной стали;
удобство и практичность. Нет необходимости сразу после приготовления пищи убирать угли из мангала — достаточно закрыть крышку и оставить жаровню остывать;
возможность оформить мангал разными способами, придать ему декоративную ценность.

Недостатками мангала из газового баллона являются:

конструкция достаточно тяжелая, особенно, если использован баллон большой емкости;
отслуживший баллон обычно имеет непритязательный внешний вид и нуждается в декоративном оформлении;
результат зависит от уровня подготовки и навыков работы с инструментами. Если человек не имеет практического опыта, добиться высокого качества изделия будет непросто.

Однако, основным недостатком, о котором надо помнить в первую очередь, является возможность взрыва остатков газа во время резки баллона болгаркой

Необходимо соблюдать правила безопасности и принимать меры предосторожности

Остальные недостатки вполне устранимы и опытными людьми во внимание практически не принимаются.

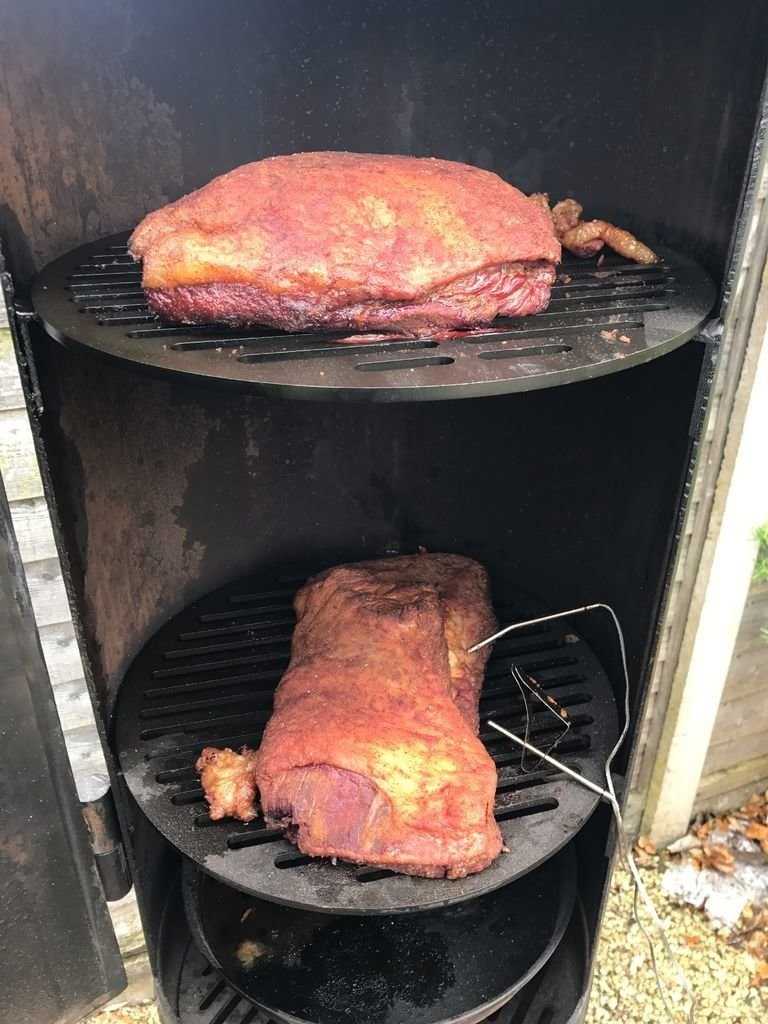

Изготовление самодельной коптилки

Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.

Для копчения нужно иметь не одну, а две или более камер.

В первой камере располагается продукт, который предстоит коптить.
Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
Сначала разжигают щепу, а потом прикрывают доступ воздуха.
В результате начинается тление щепы.
Дым по трубе перемещается в камеру с продуктами.
Продукт окуривается дымом, приобретает соответствующий вид и цвет.

Различают горячее и холодное копчение.

При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.

Как сделать коптильню в домашних условиях?

В следующем проекте выполняется изготовление нескольких рабочих устройств:

Мангал для жарки шашлыков, колбасок и других изделий на огне.
Печь для варки пищи.
Печь может использоваться для получения дыма.
Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.

	Для изготовления плиты нужно подготовить уголки для передней стенки. Напиливаются они из катаного уголка 50·50 мм.
	В дальнейшем выполняется сварка уголков на передней стенке.
	Готовая стенка имеет вид.
	Привариваются дверки. Одна служит для подачи дров, другая используется в качестве поддувала. Через нее удаляют золу, полученную в результате сжигания дров или угля.
	Остальные стенки вырезаются из металла толщиной 6 мм. Размеры указаны на прилагаемых эскизах.
	Печь в сборе собирается на сварке.
	Стенки привариваются с помощью внутренних уголков. Они используются для получения угла 90 ⁰. Предварительно на стенках снимается фаска, тогда получает более толстый слой сварного шва.
	Сверху устанавливается панель. На ней имеются кольца, в которые можно устанавливать посуду для приготовления пищи.
	Внутрь монтируются чугунные колосники. Они разделяют пространство топки и поддувала. Обычно колосники выполняют съемными.
	Для монтажа мангала используют специальные ножки. Из полосового металла изготавливают специальную подставку радиального типа. В нее и будет укладываться образующая баллона.
	Сваривая ножки между собой создают готовую опору под мангал.
	Производят сборку мангала. Устанавливают баллон на место. Конструкция может при необходимости разбираться.
	Усиление крышки выполняется с помощью сегментов. Они не позволят крышке менять геометрию при нагревании и остывании.
	С левой стороны приваривается система из труб. Она будет использоваться для подвешивания шампуров.
	Дымовые трубы монтируются на стене.
	Между камерами нужны промежуточные трубы. По ним дым может из печи переправляться в камеру копчения. Нужно предусмотреть режимы переключения движения дымового газа.
	Специально устанавливается переключать движение дыма по трубам. Имеется специальная рукоять управления. При разных положениях внутри трубы дым будет направлен в трубу или в камеру.
	В мангале монтируют специальный поддув. Для него используется перфорированная труба.
	Попутно нужен угольник из трубы. Дополнительно используется патрубок, который подводится внутрь камеры.
	Свинчивая отрезки труб, получают сборочное изделие.
	По месту расположить нетрудно. Предварительно на дне изготавливается отверстие, куда поместится труба диаметром 27 мм.
	Теперь внутрь будет поступать воздух и поддерживать горение.
	Готовая установка располагается под навесом. В нижней части подставки монтируют подстолье. На нем можно располагать посуду и полуфабрикаты.

Видео: коптильня из газового баллона своими руками.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
не ставьте конструкцию близко к легковоспламеняющимся предметам;
не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

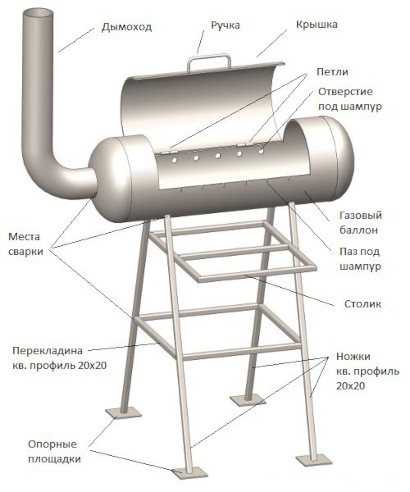

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

Просто приварив отрезки труб или арматуры нужной длинны к днищу.
Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.

Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.
