Особенности конструкции обрешетки односкатной крыши, требования к шагу

Особенности конструкции односкатной кровли

Односкатные конструкции: экономичность и функциональность

Практичные немцы давно оценили преимущества лаконичного дизайна и экономичной конструкции односкатной крыши. С появлением на рынке новых кровельных материалов все больше наших соотечественников, особенно в регионах господства ветров, обустраивают односкатным покрытием не только гаражи, сараи, бани, но и возводят частные дома с таким верхним ярусом. При этом выгодно используется разность высот стен: наибольший свес ориентируется на солнечную сторону, где удачно можно поместить жилую зону, а в нижней части обустраиваются подсобные и бытовые помещения. К отвесной стене, противоположной той, с которой скатывается снег, можно вплотную пристроить другое строение. Таким образом, дом с односкатной крышей – это еще и экономный расход стройматериалов.

От чего зависит угол наклона односкатной крыши

Варианты конструкции

Односкатная крыша представляет собой одну половинку от наиболее распространенного варианта конструкции – двускатной кровли. С точки зрения конструкции это намного проще, так как требуется лишь увеличить высоту одной стены и уменьшить размер противоположной.

Упрощается строительство стропильной системы, поскольку вся крыша представляет собой единую плоскость без ребер или ложбин Источник yandex.ru

Существует два варианта конструкции:

• Вентилируемые. Отличаются наличием вентиляционного зазора между кровельным покрытием и стропильной системой.
• Невентилируемые. Уложены на опорную конструкцию плотно, без воздушного зазора.

Принципиальным различием между ними является область использования – вентилируемые кровли нужны только на жилых домах.

Вспомогательные помещения в подобных элементах не нуждаются Источник kak-sdelat-kryshu.ru

Причина этого в том, что воздух жилых помещениях содержит большое количество водяного пара. Он конденсируется на холодных поверхностях и впитывается в материалы, разрушая их. Страдают деревянные и металлические элементы конструкции, что рано или поздно приводит к необходимости ремонтировать или полностью переделывать крышу. С точки зрения конструкции разница состоит только в наличии слоя контробрешетки между кровлей и стропильной системой, которая и создает вентиляционный зазор.

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

• пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
• пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.

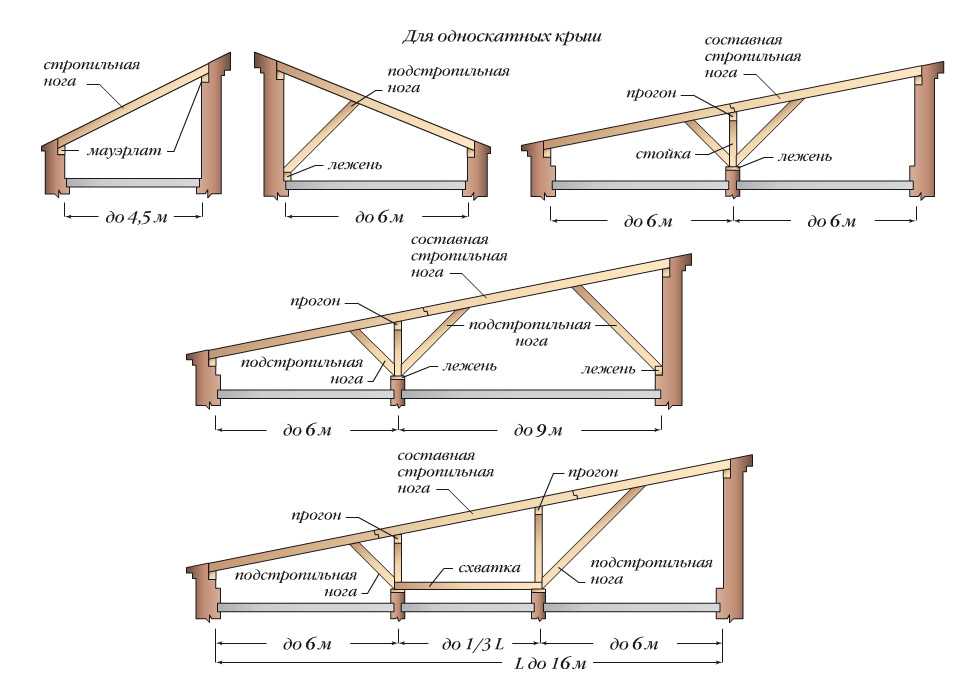

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Проектирование односкатной крыши

Основой строительства любой крыши является подготовка и разработка проекта возведения конструкции. Для того чтобы была правильно выполнена односкатная крыша своими руками чертежи и фото являются важным моментом этапа планирования. На чертежах следует указывать направление уклона крыши. В большинстве случаев следует располагать уклон в наветренном направлении. Поэтому для того чтобы обезопасить настил и сделать крышу более надежной необходимо знать, в каком направлении чаще всего дует ветер в данной местности. Стропильную систему нужно устраивать таким образом, чтобы нагрузка крыши и нагрузка от погодных факторов, распределялась на опоры равномерно. В процессе разработки конструкции крыши необходимо продумать такой момент, как выносливость стропил, в случае чрезвычайно большого количества осадков в зимнее время.

Крыша односкатная дома своими руками видео поможет определить важные моменты при подготовке проекта

Важно правильно подобрать угол наклона скатов. Помимо этого, нужно предварительно выбрать материал для перекрытия кровли

Необходимо подбирать такой материал, который точно справится с нагрузками от ветра и снега. Важный момент: в зависимости от нагрузки необходимо увеличивать уклон крыши. При этом следует помнить, что, чем круче угол ската, тем кроля будет сильнее испытывать нагрузку от ветра.

Для перекрытия односкатной крыши можно использовать следующие материалы:

• шифер двух видов: плоский и волнистый. При выборе такого материала следует соблюдать уклон более 20 градусов;
• рулонные материалы. Применяя рулонное покрытие, следует делать уклон ската от пяти до десяти градусов;
• черепица разных видов. При использовании черепицы в качестве материала для перекрытия крыши следует соблюдать уклон 25 – 35 градусов;
• фальцевый материал. Уклон должен быть от 18 до 30 градусов.

Угол наклона ската изменяется в зависимости от такого показателя, как гладкость выбранного перекрытия. Так, если материал полностью гладкий, то необходим минимальный угол наклона. В том случае, если строительство производится на открытой территории, то рекомендовано делать небольшой угол наклона, для того чтобы крыша была меньше подвержена влиянию ветров. Если же строительство проходит в районе с другими постройками или в окружении высоких насаждений, рекомендуется выдерживать высокий угол ската, так как это позволит снегу свободно скатываться вниз.

Расчет материалов

Как рассчитать материалы для односкатной крыши?

Произвести правильные вычисления помогают следующие критерии, которые указываются в проектах и чертежах односкатных крыш:

•ширина и длина постройки

Здесь важно учитывать количество несущих стен;
угол наклона кровли;
длина готового покрытия;
материал, из которого будет выполнено кровельное покрытие.

Если крыша планируется для хозяйственной постройки, то здесь достаточно сделать незначительный угол наклона 10о. Для жилого помещения рекомендуется тщательно обдумать устройство чердачного пространства. Если в дальнейшем это пространство будет использоваться для жилых целей, то угол ската должен не менее 45о.

Материалы и способы проектирования крыши с одним скатом

Возведение любой кровельной конструкции требует учёта многих обстоятельств, здесь и предполагаемая толщина снежного покрова, и преобладающие ветра, и расположение на участке уже готовых сооружений. Всё же, как построить односкатную крышу своими руками? Начнём с проектирования кровли, основой которого является точный чертёж. Необходимо учесть ряд обстоятельств, таких как:

1. габариты будущего сооружения, от которых зависит выбор материала мауэрлата, стропил, горизонтальных балок и вспомогательных крепёжных элементов;
2. отдельно стоящую постройку необходимо ориентировать с учётом преобладающих годовых ветров, чтобы избежать излишней ветровой нагрузки на кровлю;
3. угол наклона скатов определить с учётом предполагаемой снеговой нагрузки, а также с выбранным типом кровельного материала;
4. определить место выхода печных и вентиляционных труб и способ их гидроизоляции;
5. выбор теплоизоляции и способа её крепления, а также материал гидро- и пароизоляции;
6. вычислить длину свесов и согласовать с длиной стропил и обрешётки;
7. уяснить, как будут закрываться карнизные и боковые свесы, а также необходимость защитной верхней и боковых ветровых планок;
8. выбор способа отвода дождевой и талой воды.

Нужно помнить, что деревянные элементы конструкции должны быть сухими, очищенными от коры и обработанными антисептическим составом.

Кровельные покрытия следует выбирать в зависимости от угла наклона скатов, поскольку их эксплуатационные характеристики имеют рекомендованные производителем пределы. Построенная с учётом свойств материала кровля прослужит дольше и не скоро потребует ремонта. Кровельные материалы рекомендуется выбирать следующим образом:

• битумные виды покрытия не рекомендуется использовать при больших углах наклона ската, можно использовать от 8 о до 25 о;
• шиферный лист можно укладывать от 15 о до 40 о, поскольку он имеет большую жёсткость;
• профнастил можно использовать при углах от 10 о до 45 о, при малом наклоне требуется больший нахлёст;
• металлочерепица покрывается при 8—50 о, поскольку материал достаточно жёсткий.

Важно отметить, что чем мягче кровельный материал, тем чаще и надёжнее должна быть обрешётка

После выбора материала необходимо рассмотреть конструктивные особенности односкатной крыши, которые во многом зависят от назначения постройки

Постройка сарая своими руками или кровли жилого дома обозначает различный подход к выполнению работ и определённые технические требования

После выбора материала необходимо рассмотреть конструктивные особенности односкатной крыши, которые во многом зависят от назначения постройки. Постройка сарая своими руками или кровли жилого дома обозначает различный подход к выполнению работ и определённые технические требования.

Стропильная система

Стропильная система односкатной крыши планируется таким образом, чтобы низ был с подветренной стороны и направлял потоки вверх. Для этого нужно узнать основное направление ветра в регионе – в метеоцентре или через сводки в интернете. На верхушке стены балки крепятся с шагом 70-80 см на сейсмопояс или мауэрлат по верхней кладке стены и фиксируются стальными скобами. К балкам крепятся стропила – они станут опорой для крыши, но количество балок и опор должно быть равным. Таким образом, получается прямоугольный треугольник от вертикальной ноги до края крыши.

Для фиксации стропильной ноги, которая станет опорой обрешётки, она укладывается одним концом в нижнюю часть кровли, а второй крепится к вертикальной балке. Этот принцип одинаков для всех балок, но следует внимательно следить за уровнем – угол каждой части должен быть таким же, как у остальных – для этого достаточно от края до края натянуть несколько нитей и по ним выравнивать высоту и наклон.

Монтаж

После того, как вы сделали схему будущей крыши, рассчитали основные параметры конструкции и закупили материалы, можно приступать к монтажным работам. Для сборки потребуется следующий инструмент: электрическая дрель, шуруповерт, строительный степлер, рубанок для обработки древесины, ножовка или болгарка, шнур, маркер для разметки и линейка. Монтаж выполняют в следующем порядке:

К стене дома с помощью прочных анкерных болтов или металлических шпилек прикрепляют мауэрлатный брус. Нужно позаботиться о надежности крепления, так как на него будут опираться стропильные ноги.

Установка своими руками пошагово

Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 30.

Поэтапно процесс возведения состоит из следующих шагов:

1. По периметру стен укладывают полосы толи или рубероида.
2. Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
3. Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 30 = 1,5 м.
4. С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
5. Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
6. Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
7. В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
8. По обрешётке укладывают гидроизоляцию.
9. В данном примере в качестве кровельного материала используют профлист.

О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.

Обустройство кровельного покрытия

Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.

Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.

Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.

Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.

Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.

Конструкция стропильной системы

Стропильная система односкатной крыши имеет очень простую конструкцию. Она состоит из стоек, прогонов, стропильных и подстропильных ног. Все эти элементы можно увидеть на схеме ниже.

Некоторые элементы стоит рассмотреть подробнее:

• Мауэрлат. Представляет собой основание, на которое укладывают фермы. Его кладут на стены. Обычно в качестве материала выбирается брус 150х150 мм. Мауэрлат принимает на себя вес крыши.
• Подкос. Служит дополнительной опорой для стропильной ноги. Его монтируют под углом от стойки и крепят к прогону. Также подкосы называют подстропильными ногами. Они предотвращают прогиб стропил.
• Стропильные ноги. Расстояние между ними варьируется в пределах от 60 до 120 см. За счет их установки на стены образуется геометрия скатов крыши.
• Лежень. Его функция идентична функциям мауэрлата, однако, крепят эту деталь на внутренние несущие стены сооружения.
• Стойка. Является вертикальной опорой, которая опирается одной стороной на несущую перегородку.
• Схватка. Ее располагают горизонтально. С помощью схватки стягиваются стойки, что предотвращает их распирание.
• Кобылки. Их следует применять, если длины стропил недостает для создания свеса. Такие доски обладают меньшим сечением. Конец кобылки должен располагаться на расстоянии от стены постройки минимум на 40 см.

Каждый из этих элементов является важной частью стропильной системы. При выборе материалов следует учитывать возможную нагрузку на систему стропил.. Расчет стропильных ног осуществляется с учетом различных нагрузок, воздействующих на крышу

Нагрузка на каркас может быть нескольких видов:

Расчет стропильных ног осуществляется с учетом различных нагрузок, воздействующих на крышу. Нагрузка на каркас может быть нескольких видов:

• Статические. К таким нагрузкам относится давление покрытия кровли и обрешетки, а также дополнительных элементов конструкции.
• Динамические. В их число входят ветровые и снеговые нагрузки. Для каждого региона существует свой перечень показателей.
• Особые. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и торнадо.

Только при учете всех возможных нагрузок крыша будет прочной и долговечной. Если постройка будет иметь большие размеры, за помощью с расчетами следует обратиться к профессиональным строителям.

Последовательность монтажа

Как выполняется определение общей площади

Перед тем, как рассчитать площадь двухскатной крыши, нужно произвести описанные выше вычисления и обратить внимание на такие нюансы:

площадь крыши состоит из суммы площадей каждой скатной поверхности;
если скаты одинаковые, то для получения итогового результата нужно произвести вычисления одного из них и умножить на «2»;
если скатные поверхности разных размеров (что тоже встречается, хоть и редко), тогда рассчитывается квадратура каждой в отдельности, и они суммируются;
для простой формы скатной поверхности (правильный прямоугольник), когда углы равны 90 градусов, расчёт основывается на определении площади прямоугольника

Если форма неправильная (есть углы, не равные 90 градусам), тогда скат целесообразнее разделить на более мелкие фигуры – прямоугольный треугольник с прямоугольником, а затем уже суммировать найденные для них площади;
собираясь рассчитать площадь кровли двухскатной крыши, не стоит забывать о том, есть ли мансардные окна, вентиляционные отверстия, трубы от дымохода, парапеты, а также обратить внимание нужно на карнизы и фронтонные свесы.. Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции. Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные

Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные

Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции. Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные.

Расчет двухскатной крыши — конструкции и площади

В первую очередь нужно узнать каждую сторону прямоугольника, т.к. площадь будет равна их произведению:

• одна из них будет равна длине ската, к которому добавлена величина карнизного свеса;
• вторая – длине дома вместе с удвоенным значением фронтального свеса (не забывайте учитывать, что он добавляется с двух сторон).

Допустим, у нас дом 9х10 метров. Длину ската можно найти, отталкиваясь от сути теоремы Пифагора, по которой квадрат гипотенузы (она у нас выступает в роли длины ската) равен сумме квадратов катетов (в нашем случае это высота конька и половина ширины здания – 3,15 м и 4,5 м). Выполнив несколько арифметических действий, получаем величину ската 5,5 метров. Фронтонный свес составит 0,6 м, а карнизный – 0,5 м.

Подставив в основную формулу все данные, получим:

S=(10+2*0,6)*(5,5+0,5)=67,2 кв. метра.

У нас получилась площадь одной скатной поверхности, а для определения всей крыши её необходимо умножить на «2» (в случае, если две стороны одинаковых размеров).

Результат: S общ. = 134,4 кв. метра.

Все эти данные нужно получить ещё на этапе проектирования, для того, чтобы заложить в смету все необходимые расходы на приобретение материалов для строительства двускатной крыши. Покупая кровельное покрытие, нужно брать небольшой запас, т.к. оно обязательно будет укладываться внахлёст, а значит, с большим расходом. Чем круче скатные поверхности и выше угол наклона, тем «расходнее»  окажется покрытие, в основном на запас берут от 8 до 15 процентов.

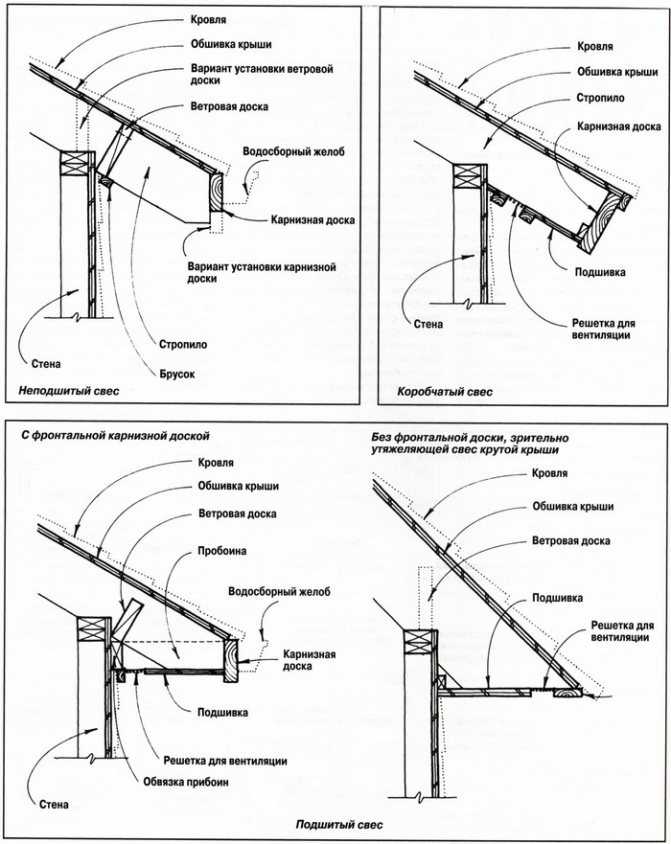

Разновидности карнизов

Большинство современных домов имеют двухскатные крыши. При такой конструкции строение имеет две боковые стены и две фронтальные. Причем, боковые расположены с тех сторон, куда спускаются стропильные ноги кровли, а фронтальные – не имеют свесов.

Обустраивать карнизы необходимо и со стороны боковых стен, и над фронтальными тоже. Ведь свесы выполняют целый ряд функций:

• украшают дом, закрывая стропильную конструкцию;
• защищают крышу от ветра, холода и влажности, проникающих через открытые концы стропил;
• являются частью вентиляционной системы подкровельного пространства: через отверстия в карнизах воздух проникает под крышу, проветривает слои тепло- и гидроизоляции, а затем выводится через конек;
• закрывают верхнюю часть стен от ветров и косых дождей, предотвращая намокание дома.

Важно! Есть конструкции крыш, не предусматривающие устройство карнизов, существуют и укороченные варианты свесов. Однако для большего теплосбережения внутри дома и защиты его от влажности лучше все-таки оборудовать крышу карнизами

У четырехскатных (вальмовых) крыш фронтальный карниз отсутствует, ведь здесь стропила выходят на все четыре стены дома. В двускатных крышах фронтальный карниз является боковым скатом наклонной кровли. Выполняют такой свес, закрепляя на стропилах несущие перекладины, которые выступают над стенами.

Часто можно встретить конструкцию, при которой свес является продолжением обрешетки, которая набивается на слой пароизоляции. Тогда карнизная доска крепится прямо на доски обрешетки.

Боковой карниз образовывают стропила, выступающие за пределы стен. Такие свесы есть у всех скатных крыш, их размеры могут быть разными, нормой считается карниз от 40 до 70 см. Для обустройства свеса нижние части стропил подрезаются в один размер и соединяются доской, к которой впоследствии будет крепиться обшивка карниза.

Очень важно в процессе подшивки карниза соблюдать режим вентиляции кровли. Если этого не сделать, теплый воздух начнет конденсироваться в воду, тем самым нанося вред материалам «кровельного пирога» и стен дома

Внимание! Отверстия для вентиляции должны быть только у боковых свесов, тогда как фронтальные карнизы подшиваются наглухо

Как сделать односкатную крышу: выбор материала и его подготовка

Правильно подобранный материал – это основа надежности и долговечности любой строительной конструкции. В случае с крышей вам понадобятся следующие материалы:

брус или бревна. Из них монтируется стропильная система, а также балки и мауэрлат

Поэтому большое внимание нужно уделять качеству древесины. Лучше всего, если влажность дерева не будет превышать 20%, а из пород стоит выбирать лиственницу или другие хвойные деревья

Сечение бруса подбирается в зависимости от размера конструкции и ее веса. В любом случае диаметр бруса должен быть не менее 100 мм, а сечение бревна равным 120х120 мм. Для того чтобы древесина лучше сопротивлялась процессам гниения, порче паразитами и другим негативным воздействиям, ее рекомендуется обрабатывать специальными пропитками – этим вы значительно продлите срок службы всей конструкции;

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

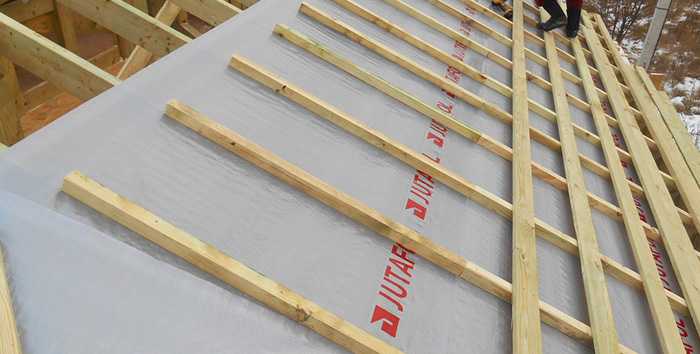

Монтаж обрешетки и контробрешетки

В случае с односкатной кровлей обрешетка бьется два раза. И в обоих случаях она несет особые функции. Для формирования полноценного кровельного пирога применяется нижняя и верхняя обрешетка.

Нижняя обрешетка монтируется на нижней части наслонных стропил или на нижнем поясе ферм. Её главная задача – удержание утеплителя.

При наслонных стропилах установку нижней обрешетки начинаю с нижней части здания. Крепление провожу анодированными саморезами. Обрешеткой закрывается вся площадь сразу. Крепление провожу всплошную или с прозорами. Можно использовать необрезную доску, бока которой полностью зачищены от обзёла.

Если кровля формируется с помощью ферм, то нижняя обрешетка устанавливается изнутри здания. В этом случае я использую обрезную доску, чтобы прилегание было максимально плотным.

Бывают случаи, когда монтаж ферм провожу на готовое перекрытие. Тогда нижняя обрешетка не устанавливается вовсе.

Контробрешетка – брусок с размером 20*40 мм (30*40 мм), который устанавливается на верхнее ребро стропил или верхний пояс ферм. Её цель – формирование вентиляционного зазора между кровельным покрытием и гидроизоляционной пленкой. Крепление бруска провожу гвоздями длиной 40 мм.

Верхняя обрешетка – основа кровельного покрытия. Её монтаж проводится снизу вверх с заданным шагом. Для металлочерепицы применяется доска шириной 100 и толщиной 30 мм. Такой размер позволяет надежно ложится волне листа на обрешетку. И если шаг будет «гулять» в пределах 15 – 20 мм, ширина доски не позволит того, чтобы крепёж прошел мимо. Для штучной черепицы использую брус 40*40 мм.

Если верхним покрытие будут рулонные битумные материалы или гибкая черепица, то поверх обрешетки из досок монтируется выравнивающий слой из ОСП-плит.

Достоинства и недостатки односкатных крыш

К преимуществам крыш с одним скатом относятся:

Незамысловатая конструкция

В процессе составления проекта надо учесть лишь несколько моментов:в случае большой площади ската снеговая нагрузка будет увеличена;
кровля с одним скатом не боится нагрузок от ветра, однако важно позаботиться о том, чтобы плоскость крыши была направлена навстречу ветру. Нагрузки от снега и ветра можно компенсировать с помощью увеличения угла наклона и усиления системы стропил.

Экономичность

По сравнению с простой двускатной кровлей здесь понадобится приблизительно в 2 раза меньше древесины и времени на выполнение строительных работ.
Простота. Построить конструкцию можно без особых знаний, навыков и крупногабаритной техники. Все детали имеют маленький вес, перемещать и укладывать их можно вручную. Опорный пояс закрепляется на стенах различной высоты, а стропила монтируются на мауэрлат. Если есть необходимость, на основание можно установить вспомогательные опоры по вертикали. Их следует обвязать брусом. В таком случае стропильные ноги должны быть установлены на более высоком уровне.
Высокий показатель использования площади. Верхний этаж будет использован на 100%. Здесь можно устроить балкон и большие окна от напольного основания до потолка.

Существенных недостатков у крыш с одним скатом нет. Есть лишь несколько особенностей, отличающих этот вид устройства кровли от других:

• специфический внешний вид. Одиноко стоящая высокая постройка с односкатной крышей понравится не всем, однако если правильно спроектировать дом и вписать его в существующий дизайн участка, то этот недостаток можно превратить в преимущество: совмещенная крыша из нескольких скатов на различных уровнях составит достойную конкуренцию вальмовой. В этом случае особое значение имеет кровельное покрытие. К примеру, ондулин может украсить и подчеркнуть изгибы односкатной постройки, а профнастил сделает здание похожим на сарай;
• маленькая высота чердачного помещения. Но ведь его можно и не устраивать, всё будет зависеть от проекта. Например, в помещении для сна потолок должен быть низким, а в холле и комнате для игр — наоборот. Следовательно, постройки с единым скатом позволяют сэкономить финансы на строительных работах.

Стропильная система

Основанием любой кровли являются стропила и обрешетка. Они равномерно распределяют нагрузку кровельного материала и осадков (снега). Прежде чем приступить к сооружению стропильной системы, необходимо учесть погодные условия местности (сила ветра, дождь). При этом все расчеты должны быть проведены с запасом.

Расчет стропильной системы необходимо проводить на этапе проектирования сооружения. Здесь учитывают угол наклона односкатной крыши, план стен и перегородок, площадь сооружения, длину большого пролета.

Какой должен быть угол крыши? Это зависит от крепления к опорам стропильной системы. Сегодня существует три типа крепления:

• Наклонные;
• Висячие;
• Скользящие.

При сооружении наклонных стропил их располагают под углом. Нагрузка происходит на внешние стены. Другим концом стропила упираются в балку. Крепеж осуществлен подкосами и стойкими. В качестве опоры может выступать перегородка или внешние несущие стены. Шаг между стропилами может составлять от 60 до 140 см. Такое расстояние зависит от типа покрытия кровли, толщины древесины. Помните, что сооружение такой кровли требует наличие разной высоты стен. Такой тип стропил часто используют для сооружения нежилых построек.

Если нельзя соорудить опору для стропильной системы между боковыми опорами, используют висячий тип. Стропильные фермы в таком случае сооружают на земле. После их переносят аккуратно на крайние опоры. Это самый трудоемкий процесс, а сложность работы заключается в больших пролетах кровли. Несущие элементы изготавливают из металла, железобетона или древесины.

Опорой в скользящих стропилах является коньковая балка. Для соединения стропил и стен применяют «скользяшки». Такой тип стропил используют для возведения кровли в доме из древен. Таким образом, компенсируется большая усадка сруба, предотвращая повреждение здания в местах, где соединяются основные его элементы.

Выводы

При выборе односкатной стропильной системы стоит познакомиться с ее преимуществами и недостатками. Такие конструкции обладают определенным набором свойств. К примеру, односкатные кровли больше пропускают тепло, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол склона, который влияет на самоочищаемость крыши. Поскольку стропильная система опирается на балки перекрытия, последние следует выбирать очень тщательно.

При создании стропильной системы необходимо сделать точный чертеж, в котором указываются все элементы конструкции и размеры. Существует несколько типов систем, подходящих для построек разной ширины. Также различают виды стропильных систем, предназначенные для установки на деревянные или кирпичные дома.

Что еще почитать по теме?
