Каркасная баня своими руками: пошаговая инструкция по обустройству + советы по выбору материалов

Утепление основных элементов каркасной бани

Что можно отнести к основным элементам бани? Это потолок, стены, фундамент и как следствие фундамента – полы. Например, утепление потолка бани – это очень важный момент. Если стены достаточно утеплить на толщину 10-15 сантиметров, то потолок уже должен иметь большую толщину утеплителя. Здесь уже актуальна толщина в 15-20 см. В данном случае речь идёт о минеральных утеплителях, так как пеноплекс можно применить с параметрами в два раза меньше, чем у минваты (толщина).

Утепление каркасной бани эковатой

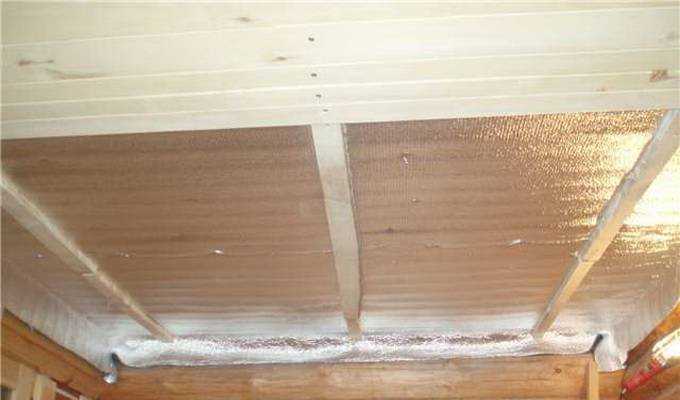

Почему именно потолку уделяется такое большое внимание? Здесь простые законы физики. Всё тепло стремится вверх, в данном случае – к потолку

И вот здесь важно тепло не выпустить в перекрытие и на просторы улицы, а удержать в парной. Поэтому, слой теплоизоляции на потолке делается несколько больше, чем в стенах

Полы в парной также играют огромную роль. Если они холодные – ни о каком комфорте говорить не приходится. Так что, утепление пола бани – это тоже важная задача. Каркасные бани часто ставят на винтовой фундамент. Он удобный и практичный. Но в плане его утепления у многих могут возникнуть некоторые вопросы. Здесь это описывать не буду, так как есть соответствующая статья. Просто, мысль вот в чём: если будет промерзать фундамент, значит, будут сильно охлаждаться полы.

Чтобы избежать этого неприятного казуса, полам (так же как и фундаменту) следует уделить особое внимание. Снизу на несущие балки пола можно прибить даже не обрезную доску, так как она нужна как основание для утеплителя

Сверху укладывается пеноплекс, все швы пропениваются монтажной пеной.

Утепление бани

Деревянные балки, доски, бруски обязательно пропитываются защитными, водоотталкивающими, гидрофобными пропитками. На пеноплекс, а точнее на несущие балки настилаются не протекающие полы. Так можно сделать в парилке, предбаннике или в комнате отдыха. В мойке лучше всего сделать бетонную стяжку с уклоном под слив, залитую на листах пеноплекса. А сверху сделать деревянные протекающие полы.

На этом буду заканчивать. Надеюсь, после данной статьи, такой вопрос, как утеплить баню каркасного типа, для Вас уже не будет актуален. А может быть, наоборот, возникло множество новых вопросов, которых раньше в голове совсем не было. Знаю по себе: теория – это одно, а практика совсем другое. Когда начинаешь что-то строить, всегда возникает куча проблем, которые приходится решать по ходу действия. У кого возникли вопросы или сомнения – спрашивайте, отвечу по мере возможности. Удачи Вам в утеплении каркасной бани!

Цитата мудрости: Не всегда возражай на возражения.

https://youtube.com/watch?v=kjNvPqZKeqo

Гидроизоляция каркасной бани своими руками

Настильный потолок обычно укладывают на бесчердачных типах кровли. В процессе того, как правильно сделать каркасную баню, на балки или стропила накладывают шпунтованную доску, поверх которой делают пароизоляцию из двух листов фольги или технического полиэтилена.

Гидроизоляцию каркасной бани выполняют из двух листов пергамина или рубероида, затем поперек уложенных досок прибивают брус 50×100 мм от края до края потолка с шагом 50-70 см. Между полученными ребрами размещают теплоизоляционный слой из глиняной смеси, керамзита, минеральной ваты или другого материала. Далее укладывают два слоя гидроизоляции и прижимают рейкой, горбылем или иным пиломатериалом толщиной 25-35 мм, после чего приступают к обшивке кровельным покрытием.

Подшивной потолок, в противоположность предыдущему варианту, обшивают шпунтованной доской по низу стропил или балок. Образовавшееся пространство между ними заполняют точно по такой же схеме: два листа паро- и гидроизоляции, один слой теплоизоляции и снова два листа паро- и гидроизоляции. Поверх полученного перекрытия настилают ходовую доску из шпунтованного пиломатериала толщиной 35-50мм.

Подвесной потолок монтируют следующим образом. Сначала по нижнему краю балок или стропил набивают брусок сечением от 25×40 до 50×40 мм. На него укладывают шпунтованную доску, а в образовавшееся пространство между балками или стропилами — два листа паро- и гидроизоляции, один слой теплоизоляции и снова два листа паро-и гидроизоляции. Поверх полученного перекрытия также настилают ходовую доску из шпунтованного пиломатериала толщиной 35-50 мм либо сразу делают кровлю.

Обычно воздуховод, печную трубу и чердачный люк устанавливают между балками и стропилами, чтобы сохранить целостность несущих деталей, а значит, обеспечить прочность всего потолка.

Однако по разным причинам это не всегда удается. Тогда прибегают к следующим способам. В месте установки люка или пересечения потолка с трубой сначала убирают лишний брус и между соседними с ним брусьями закрепляют ригель из такого же пиломатериала с помощью металлической скобы. Затем к серединам ригеля подводят концы недостающего элемента бруса.

Как выполнить монтаж утеплителя на стены бани

Что именно первым делом утеплять – пол или потолок – каждый хозяин решает для себя сам, но только по завершении этих работ следует приниматься за стены. Сам процесс довольно прост в реализации.

Для начала на стены набивается вертикальная обрешетка. В качестве материала для направляющих можно воспользоваться как деревом, так и металлом. При выборе следует ориентироваться на финишную отделку стен. Прикрепляется обрешетка при помощи гвоздей, шурупов или саморезов по металлу. Толщина направляющих зависит от предполагаемой толщины утеплительного слоя.

В полости обрешетки укладывается утеплитель. Если это рулонный материал, такой как минеральная вата, то для его монтажа не требуются дополнительные крепежные элементы. Иногда используют скобы, которые легко вбиваются при помощи мебельного степлера. Если это листовые варианты, такие как пенопласт или пенополистирол, то их можно зафиксировать влагостойким клеем или при помощи дюбелей-грибков. При монтаже нескольких слоев утепления из разных видов утеплителей крепление производится исходя из их характеристик.

Затем поверхность утеплителя обшивается гидроизоляционными материалами. Для их крепления можно воспользоваться все тем же строительным степлером. Пароизоляционные полотна укладываются внахлест, и все швы обязательно промазываются силиконовым термостойким герметиком. Вся полученная конструкция зашивается финишным отделочным материалом.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

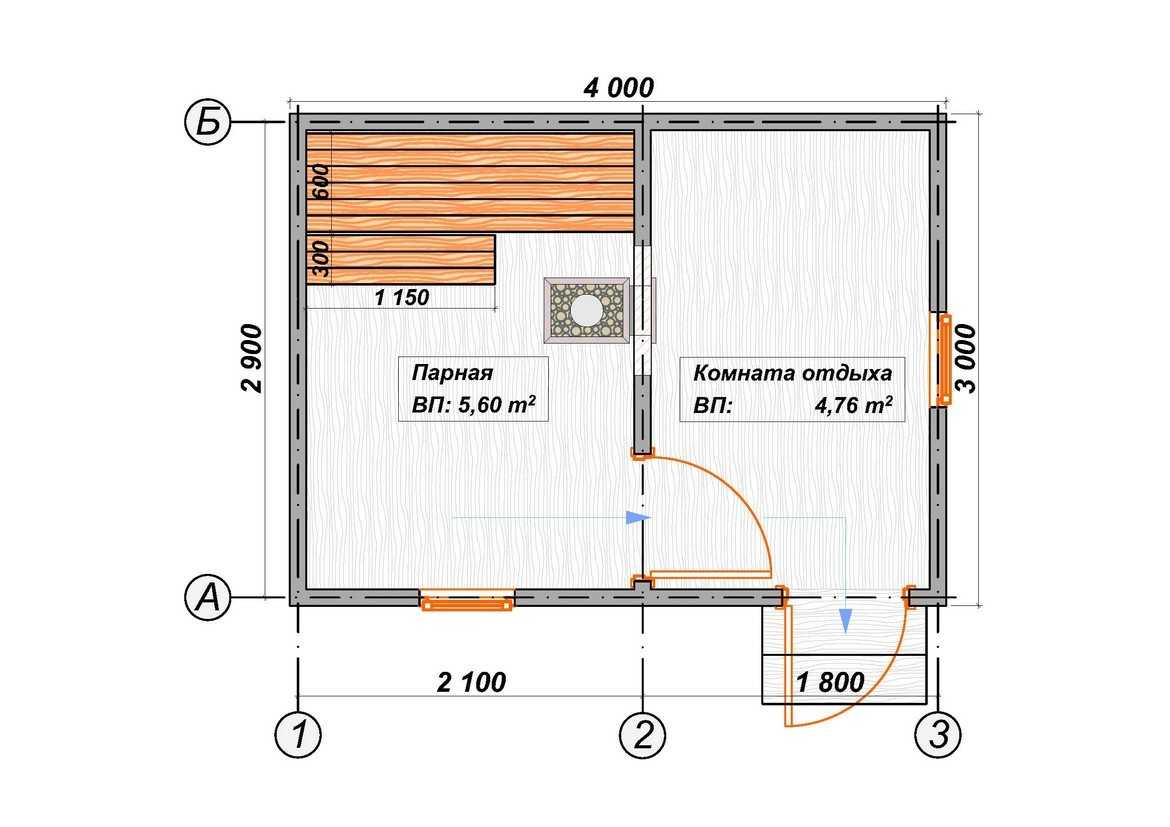

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

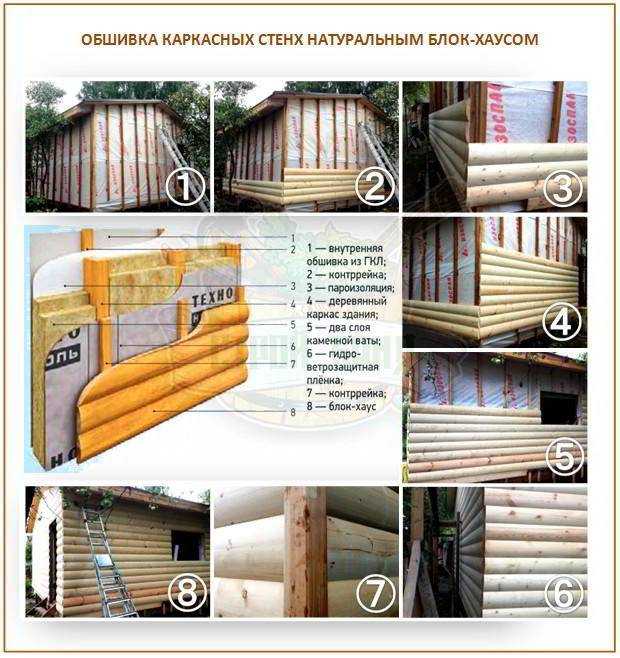

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Этап II. Строим фундамент

Строительство самой простой каркасной бани своими руками обычно не требует предварительного изготовления фундамента ввиду ее легкости. Но, если вы не хотите, чтобы стены стали сыреть, тогда основание делать все-таки придется.

Деревянный брусовый: для мини-бани

Если ваша баня будет от силы 3х4, и стены с крышей планируются легкими, тогда вы можете поставить простой деревянный фундамент, закрепив его кольями по бокам:

Такой фундамент особенно хорош для капризных глинистых почв, которые не страдают избыточной влагой, но при этом сезонно подвижны.

Столбчатый: для высоких грунтовых вод

А вот для строительства на неравномерной и неоднородной почве, где грунтовые воды расположены довольно близко, больше подходит столбчатый фундамент:

Чтобы соорудить такой фундамент, вам не понадобится ни техника, ни дополнительная строительная бригада. Достаточно вооружиться буром, асбестовыми или пластиковыми трубами, и уметь замешивать цемент. После чего переходим к таким шагам:

• Шаг 1. Выравниваем участок.
• Шаг 2. Размечаем место расположение будущих столбов.
• Шаг 3. Бурим отверстия и делаем внизу каждого из них гидроизоляцию.
• Шаг 4. Постепенно заливаем бетон и аккуратно поднимаем трубу.
• Шаг 5. На отметке 20-30 см трубу закрепляем, ожидая застывания бетона, и армируем.
• Шаг 6. Как только застынет основание, заполняем трубу бетоном уже до конца.
• Шаг 7. Формируем ростверк – при помощи обычного крепкого бруса.

Экономично и просто, что и нужно для каркасной бани. А вот как выглядит дальнейшее строительство на таком фундаменте:

Фундамент из блоков: под легкую баню

Для бани средней архитектуры, где будет стоять тяжелая печь и ходить далеко не один человек, хорошо подойдет крепкий фундамент из блоков:

Но строить такой фундамент разрешено только на том грунте, где глубина промерзания не превышает одного метра.

Свайно-винтовой: для сложных почв

Без этого вида фундамента не обойтись, если вы строите солидную каркасную баню (или даже баню-дом), а глубина промерзания грунта находится низко. Тогда до более твердого основания придется добираться современными сваями. Это достаточно простая технология, и обычно можно обойтись рабочей силой четырех человек:

• Шаг 1. Размечаем места будущих свай.
• Шаг 2. Бурим отверстия нужной длины, которую рассчитываем исходя из полученных данных о грунте.
• Шаг 3. Ставим сваи и постепенно ввинчиваем их в землю.
• Шаг 4. Собираем и закрепляем обвязку.

Ленточный: для надежных почв

Если почва на участке пучинистая, то лучше остановить свой выбор на простом ленточном основании. Для того чтобы соорудить такой фундамент, нужно сделать вот что:

• Шаг 1. На выбранном месте проводится планировка, а по ней уже выкапывается траншея – шириной около 40 см и глубиной 50 см.
• Шаг 2. Траншею нужно заполнить песком до уровня земли и послойно утрамбовать, постоянно поливая водой для лучшей усадки.
• Шаг 3. Ставим опалубку – высотой 50 см и шириной – 30 см.
• Шаг 4. Основание в опалубке нужно армировать металлическими трубами и прутками – для прочности.
• Шаг 5. Теперь можно заливать бетон – либо за один подход, либо послойно, но не давая предыдущему слою успеть высохнуть.
• Шаг 6. Поверх всего нужно положить рубероид – для гидроизоляции каркасных стен.

Посмотрите фото, как это делается:

А вот как выглядит строительство небольшой каркасной бани на таком фундаменте:

О сборном ленточном фундаменте вам придется задуматься, если вы собрались строить достаточно большую каркасную баню:

Суть такого основания в том, чтобы создать максимально надежную опору на любом виде почв, кроме плавающих.

Это интересно: Как правильно смешивать краски: освещаем тщательно

Пол

Следует сразу сказать о том, что, в зависимости от сезонности использования, каркасные бани делятся на летние и всесезонные.

Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.

Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.

Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.

В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.

При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.

В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию.
Рассмотрим пирог пола каркасных бань:

1. черновой пол;
2. слой гидроизоляции и ветрозащиты;
3. слой утеплителя;
4. слой щитового покрытия лаг;
5. слой пенополистирола;
6. пароизоляция;
7. арматурная сетка;
8. система теплого пола;
9. бетонная стяжка;
10. финишное напольное покрытие.

Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.

Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:

1. К нижней части лаг крепятся бруски сечением 50*50 мм;
2. На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
3. Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
4. Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
5. Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
6. Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
7. Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
8. Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).

Важно! Доски и иные деревянные элементы нельзя окрашивать либо покрывать лаком. При нагревании происходит выделение вредных веществ, что губительно сказывается на здоровье.

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д

— т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.

Информация. В предбаннике в качестве финишного покрытия разрешается использовать ламинат со специальным водоотталкивающим покрытием.

Полезное приложение – как рассчитать требуемую толщину утепления стен бани

Программа помогает быстро спрогнозировать необходимую толщину утепления стен в бане, в зависимости от используемых материалов, особенностей конструкции и климатических условий региона.

Несколько пояснений по работе с калькулятором

Выбирается один из типов утеплителя.

Далее, пол карте схеме, показанной ниже, необходимо определить нормированное значение сопротивления теплопередаче для своего региона

Внимание – нас в данном случае интересуют значения, показанные фиолетовыми цифрами – для стен. Найденное значение указывается в соответствующем поле ввода данных

Карта-схема для определения требуемого значения термического сопротивления конструкции стен

Указывается материал стены. Если здание имеет каркасную конструкцию, то это, скорее всего, будет доска, которой стена обшивается с обеих сторон.

Как видно, в череде предлагаемых материалов есть и такие, что не рассматривались в сегодняшней статье. Мало кому, наверное, придет в голову делать баню из железобетона. Но хотя бы для сравнения, или для какой-то особой ситуации, эти данные лишними не станут.

• Следующим пунктом необходимо указать толщину стены. Если, опять же, это каркасная конструкция, то можно указать суммарную толщину наружной и внутренней обшивки. Тогда калькулятор в итоге, по сути, покажет требуемую толщину каркасной стены. Другой вариант для «каркасника» — указать толщину стены, равную «0», а обшивку показать в полях внутренней и внешней отделки, к которым мы сейчас переходим. Одним словом, действуем по обстоятельствам, так как нередко каркасное стена кроме обшивки имеет еще и отделку.
• Следующие две группы полей – это материалы внутренней и внешней отделки стены и их толщина. Если этих слоев или нет, или их нежелательно учитывать в расчетах, просто оставляется значение толщины по умолчанию, равное «0».
• Наконец, очень часто в банях для надежной пароизоляции стен внутри используется фольгированный утеплитель. Он, помимо защиты стен от пара, имеет выраженные отражающий эффект (действует по принципу термоса). А кроме того, собственная толщина вспененного пенополиэтилена тоже вполне значимо участвует в общем утеплении. И использование такого слоя весьма существенно влияет на расчетную толщину утепления.

Итоговое значение дается в миллиметрах. Его останется только привести к стандартным толщинам выбранного термоизоляционного материала. Таким образом, калькулятор дает возможность быстро перебрать несколько вариантов, чтобы выбрать наиболее подходящий.

Калькулятор расчета толщины необходимого утепления стен

*******

Теперь, зная характеристики разных материалов, которые могут быть использованы для строительства бань, можно выбрать тот, что больше подойдет по стоимости и сложности самого строительства. Больше информации о возведении банных построек можно узнать на нашем портале, где подробно рассказано, как рассчитать необходимое количество материалов, а также пошагово описаны этапы выполнения работ.

В завершение публикации – видеосюжет, в котором специалист-строитель высказывает свое мнение о сравнительных достоинствах деревянных и каменных бань.

Этап VII. Утепляем и пароизолируем

Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.

Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.

Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.

Если все сделать именно так, то получится такой слоеный пирог стен бани:

• вагонка наружная;
• пергамин;
• утеплитель;
• пленка полиэтиленовая;
• вагонка внутренняя.

Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно

Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя

А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.

И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.

Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!

Термоизоляция стен

В соответствии с конструктивом стенового сэндвича в каркасном домостроении утепление стен бани не является внешним или наружным. Оно внутреннее, поскольку представляет собой заполнение сот, созданных вертикальными стойками из толстых досок или бруса.

Заполняем пустоты

Разумеется, речь идет об основном изоляционном слое. Чаще всего используется минеральная (базальтовая) вата. Но не потому, что это «самый теплый материал», а в силу ряда других причин:

• Пожаробезопасность. Деревянный каркас — это самая легковоспламеняемая стеновая конструкция. Поэтому заполнение негорючей каменной ватой в значительной степени снижает риск возгорания.
• Паропроницаемость. Для снижения уровня конденсации влаги из воздуха внутри стенового сэндвича используется принцип нарастания паропроницаемости слоев: значение параметра должно увеличиваться по направлению от внутренней поверхности стен — к наружной. У рулонов и матов из минеральных волокон паропроницаемость выше, чем у внутренней деревянной обшивки. Это увеличивает ресурс деревянного каркаса за счет предупреждения гниения и образования грибковой плесени.
• Цена вопроса. Во-первых, вата дешевле плит ЭППС и напыляемого пенополиуретана (ППУ). Во-вторых, при использовании ваты можно обойтись без затрат на вентиляцию стенового сэндвича. В третьих, можно сэкономить на оплате труда монтажников: утепление каркасной бани своими руками по этой схеме является простым делом, так как все используемые материалы достаточно легки.

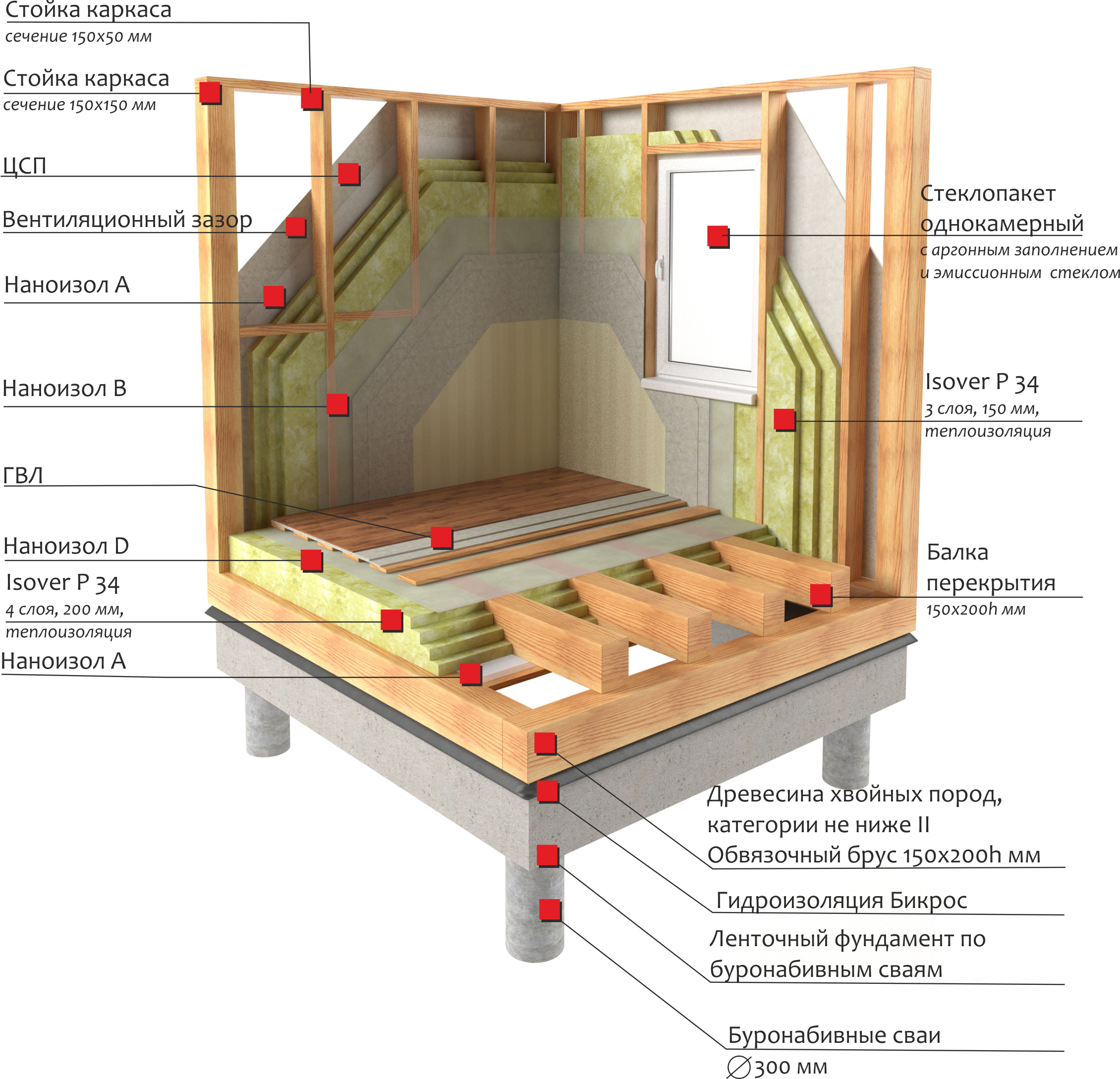

Схема устройства каркасной бани

Так как непродуваемый традиционный стеновой материал отсутствует, в сэндвиче применяются специальные ветрозащитные плиты Isoplaat, производящиеся из мелкодисперсного порошка древесины хвойных пород, пропитанного влагозащитными составами (смолами и парафинами). Эти плиты выполняют и роль конструктивной жесткости стен. При использовании минеральной ваты сэндвич для утепления стен бани выглядит следующим образом (по направлению изнутри парной — наружу):

1. декоративная отделка из массива дерева (вагонка, шпунтовая наборка, либо обычная дощатая обшивка);
2. пароизоляционная мембрана (например, фольгированный материал);
3. слой каменной ваты;
4. гидроизоляционная мембрана;
5. ветроизоляция Isoplaat;
6. декоративная обшивка с высоким уровнем паропроницаемости.

Следует заметить, что даже без наружной обшивки качественная ветрозащита сохраняет свои свойства в течение 5 — 10 лет. Особенность утепления стен в каркасных банях с помощью минеральной ваты является монтаж больших толщин утеплителя (до 150 — 200 мм в зависимости от климатической зоны). Распространен прием сочетания рулонных и плитных материалов, образующих 2 слоя изоляции.

Теоретически вместо ваты можно использовать ЭППС или ППУ, однако требуется идти на определенные проектные ухищрения, чтобы защищать эти материалы от воздействия температур свыше + 75 °C. Во-первых, печь не располагается ближе 1,5 м к стене. Во-вторых, обязательным является использование фольгированных отражающих материалов с собственным утепляющим слоем. Причем, между фольгоизолом и плитой утеплителя должен выдерживаться вентилируемый зазор 1,5 — 3 см.

В остальном структура сэндвича повторяет уже описанную.

Наибольшую сложность представляет собой обустройство мощной вентиляции, способной высушивать воздух внутри каркаса. Эта мера делает схему утепления с помощью ЭППС и ППУ значительно более дорогой. Поэтому вспененные полистиролы и полиуретаны практически не исползуются в банях данного типа.

Возможно наружное утепление плитами ЭППС. В этом случае вместо ветрозащитных материалов типа Isoplaat каркас обшивается листами OSB, на которые сверху наклеивается плитный вспененный пенополистирол.

Строим стены

Строительству стен каркасной бани следует уделить особое внимание. Учитывая то, что обогрев помещений происходит периодически, стены должны быть спроектированы таким образом, чтобы:

• предотвратить теплопотери;
• позволить быстро обогреть пространство.

Монтаж стен может происходить в двух вариантах:

• устройством прямо на фундаменте (на полу);
• поднятием и установкой готовых стеновых конструкций.

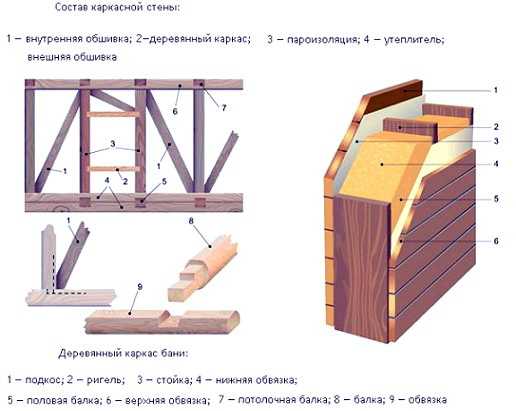

Вне зависимости от способа монтирования, состав пирога стен каркасной бани включает в себя следующие элементы:

1. внутренняя декоративная обшивка;
2. слой пароизоляции и гидроизоляции;
3. утеплитель;
4. слой ветрозащиты и гидроизоляции;
5. внешняя обшивка стен;
6. внешняя фасадная обшивка.

Внимание! При строительстве стен непосредственно на обвязке следует отталкиваться от ширины листов обшивки. Чаще всего таким материалом служат листы ОСП с размерами 1220*2440. В соответствии с этой шириной и определяется расстояние между стойками так, чтобы между их центрами получалось 1220 мм

В соответствии с этой шириной и определяется расстояние между стойками так, чтобы между их центрами получалось 1220 мм.

Расчет стоек каркаса в зависимости от размеров строения

Когда мы строим каркасную баню своими руками, нужно исходить из длины каждой из стен, чтобы не ошибиться с расстояниями между стойками. Учитывая, что расстановка стоек на любой стороне строения не зависит от длины и стоек на других стенах, возьмем стены разных длин по отдельности. Для примера возьмем каркасную баню 4 на 4 своими руками:Ширина стоек взята равной 100мм, они обозначены квадратами(схематичный вид сверху). Указаны расстояния между стойками

Обратите внимание, что между крайними стойками расстояние будет меньше, т.к. ширина листа OSB не кратна длине стены. Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:Здесь ситуация похожая, крайний лист тоже придётся обрезать

Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:Здесь ситуация похожая, крайний лист тоже придётся обрезать

Обратите внимание, что это расположение справедливо для каркасной баня 3х4

Чтобы правильно разместить стойки для каркасной бани 6х4 своими руками, можно воспользоваться следующей схемой:
Т.к. расположение стоек зависит только от длины стен, то же справедливо для каркасной бани 6 6 своими руками.

Схема монтажа стен на фундаменте выглядит следующим образом:

1. Первым делом крепятся угловые стойки с минимальным сечением 100*100 мм (оно зависит от толщины утепления и этажности бани. Для двухэтажной желательно ставить стойки 150*100 мм или 150*150мм);
2. Через каждые 1220 мм устанавливаются промежуточные стойки. В случае если между центрами крайних стоек ширина пролета осталась меньше 1220 мм, происходит последующая подрезка листа ОСП по нужным размерам. Имейте в виду, что на крайние стойки OSB должна заходить полностью!;
3. От нижней обвязки к стойкам крепятся укосины, которые помогают отрегулировать строгую вертикальность;
4. Монтируются коробки(каркасы) будущих дверей и окон;
5. Для обеспечения жесткости конструкции, на высоте 1-го метра от низа стойки между собой скрепляются прогонами (досками с сечением 25-50*100 мм.). Проемы, предполагающие расположение в них дверей, остаются свободными;
6. Поверх стоек укладывается брус верхней обвязки. Для этого в брусе размечаются места, куда приходятся стойки и срезается половина толщины. Таким образом, торцы стоек получаются утопленными в брус для дополнительной надежности.

Внимание! Все деревянные элементы каркаса подлежат обязательной обработке антисептиком. Это защитит их от гниения и продлит срок эксплуатации.

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле

При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле. При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса.

В то время, пока производится сборка стен, можно заливать фундамент, или ввинчивать сваи.

Тем более, сборные каркасы стен можно поднять при наличии спецтехники или помощников.

Преимущество сборки и поднятия готовых конструкций ощущается при возведении двух-трехэтажных конструкций.
Стыковку всех перпендикулярно приходящихся деталей лучше всего производить при помощи металлических усиленных уголков. Так можно будет добиться особой жесткости конструкции.

Монтаж кровли

Значит, какие еще были доделки сделаны?

Были установлены специальные подпорки. Чтобы потом, когда фасад обшивать будем, плоскость передней стены была готова для обшивки фасада.

Плюс, эти подпорки усиливают фронтальную часть кровли.

На выносе крыши снега будет достаточно много лежать. А по расчетам, куб снега ближе к весне весит 800 кг. То есть на фронтоне эта нагрузка может достигать и трех тонн.

Поэтому подпорки мы сделали с двумя целями: фасад выровнять и дополнительно усилить кровлю.

Постелили пленку, сделали немного с напуском.

По хорошему, под пленку нужно стальной капельник оцинкованный класть, чтобы конденсат, который на пленке будет накапливаться, по этому капельнику стекал.

Но у меня чердак холодный, поэтому в моем случае это нецелесообразно.

Раскатывали сначала первый рулон пленки, ближе к краю крыши. Потом второй на него внахлест на 15 см. И сверху уже прибивали бруски, на картинке сверху вы можете их видеть.

Контробрешетка

Она служит для того, чтобы был вентиляционный зазор. Иначе в пространстве между пленкой и основной обрешеткой, которая уже поверх контробрешетки будет идти горизонтально, будет образовываться конденсат.

Если не будет вот этой циркуляции воздуха, доска будет гнить.
