Как сделать крышу на бане своими руками - пошаговая инструкция от а до я

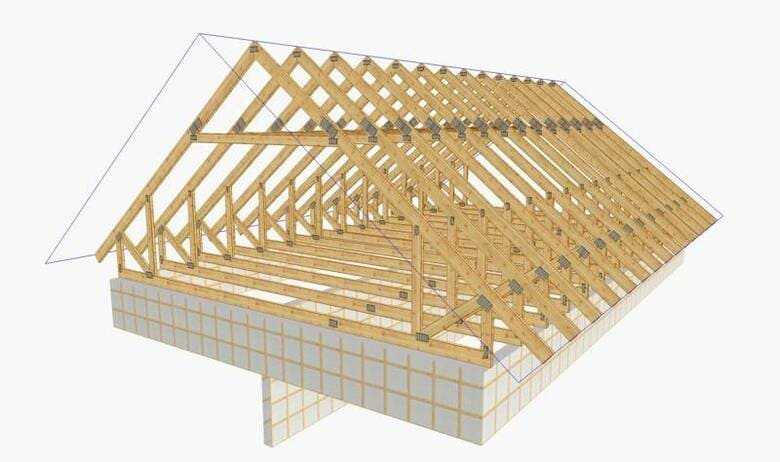

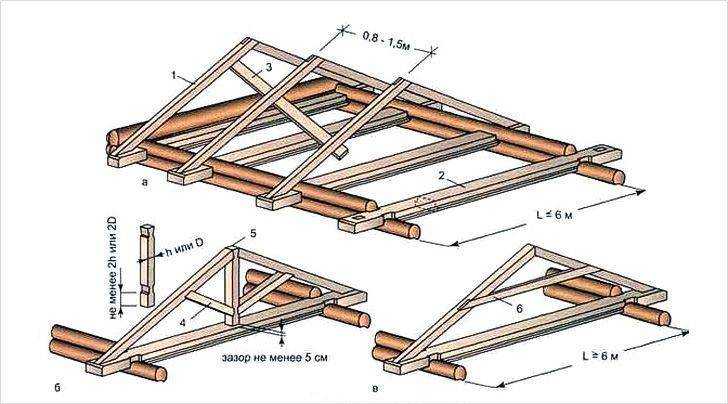

Устройство стропильной системы двухскатной крыши

Монтаж стропил двускатной крыши осуществляется с использованием деревянных или металлических балок. В первом случае балки представляют собой доски, бревна или брус. Во втором – изделия металлопроката: швеллеры, профильные трубы, двутавры или уголки.

Самое основное в обустройстве кровли – монтаж стропил двускатной крыши, на видео в Интернете их часто называют стропильной ногой. Исходя из сложности конструкции и размеров кровли определяется и необходимость использования лежней, раскосов, прогонов и даже мауэрлатов.

Кровля (монтаж двускатной крыши) предполагает наличие стропил, которые условно можно поделить на несколько видов, отличающихся между собой по техническим характеристикам и принципу монтажа:

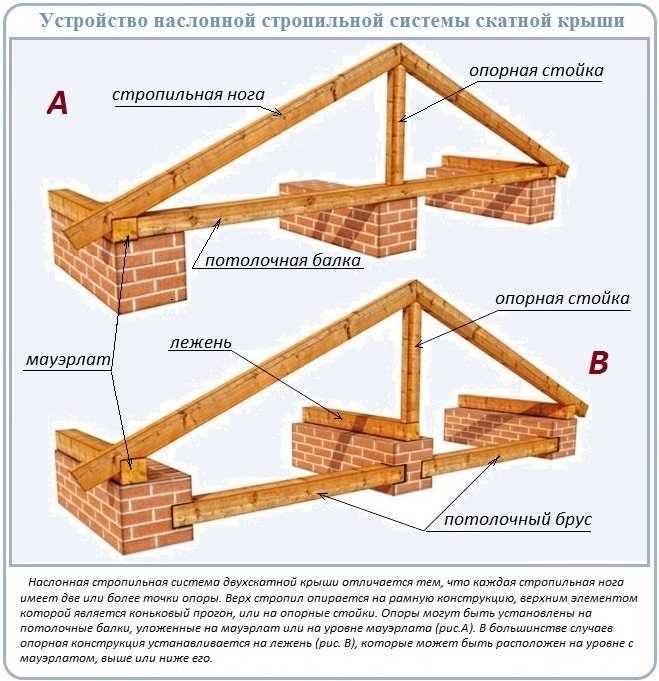

Наслонные стропила – пятки в них обладают прочными конструктивными опорами. Наслонная стропильная нога упирается нижним краем в мауэрлат или в потолочный венец сруба. Верхним краем стропило может упираться в зеркальный аналог смежной стропилины (распорная система), или горизонтально уложенную балку под коньком (безраспорная система).
Висячие стропильные ноги, которые сверху упираются одна в другую, а снизу устанавливаются на дополнительную балку – затяжку. Она, в свою очередь, соединяет нижние пятки соседних стропил, образуя треугольный модуль, называемый фермой. Затяжка компенсирует процессы растяжения и давление на стены осуществляется только по вертикали. Это распорная система, которая при этом не передает распор на стены.

Относительно типа стропил подразделяются и сами конструкции: наслонные либо висячие.

На самом деле конструктивные особенности стропильной системы гораздо более сложные, чем приведенные стандартные примеры.

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж
Сниженный расход строительных материалов
Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет
Наличие чердака, подходящего для создания жилых или технических помещений
Защита от скопления дождевой воды или снега
Простота обслуживания и ремонта

Кровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

Крыша для бани своими руками: пошаговая инструкция

Укладываем балки поверх обвязки стен. Они предназначаются в качестве опоры. Для дальнейшего обустройства чердака фиксируем балки в гнёздах. На этом процессе обязательно соблюдать горизонтальность, а выступ брусков за стены должен быть менее 50 см.
Монтируем стропила из дерева на опору при помощи деревянных или металлических накладок. Стропила могут иметь форму досок, бревен или брусьев. Расстояние между ними должно быть меньше одного метра.
Спиливаем все лишние детали в «коньке» кровли.
Сооружаем на конструкции настил из дерева для дальнейшего применения рулонного покрытия. Или прибиваем сверху вниз обрешётку к зафиксированной у «конька» доске, если планируется покрывать баню черепицей.
Натягиваем на обрешётку гидроизолирующий слой. Для эффективной циркуляции воздуха нужно, чтобы не было провисаний.
Укладываем ровно рубероид с припуском в 10–15 см. Начинаем выполнять процесс от «конька».
Определяем место дымохода. Он должен располагаться больше чем в 0,5 метра от ближайшего стропила. Используем листы железа для обрешётки в радиусе 40 см от предполагаемого отверстия. Это необходимо для обеспечения пожаробезопасности.
Отмечаем маркером и срезаем выступающие края.
Закрепляем лист кнопками для устойчивости.
Укладываем внахлёст второй лист.
Закрываем «конёк» асбестоцементной заготовкой или листом оцинкованного материала.

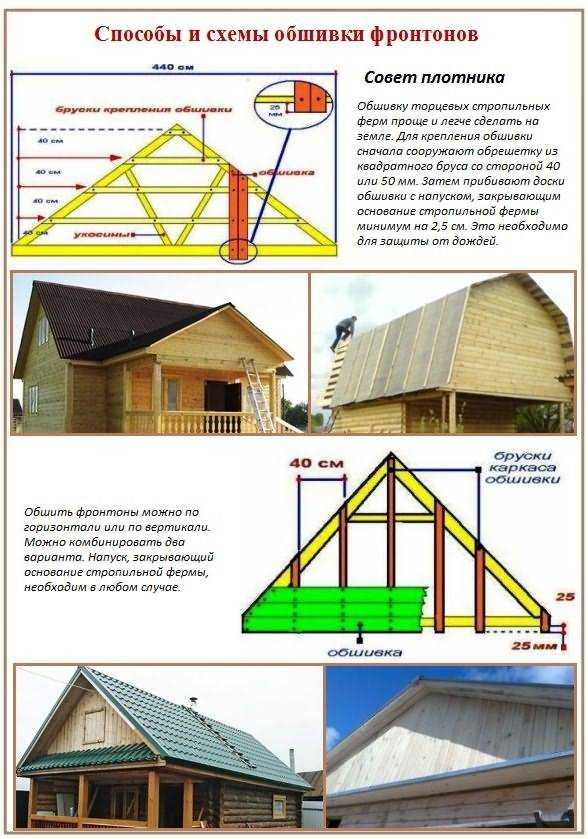

Оформляем фронтоны. Для этого используйте материал на своё усмотрение. Оптимальным вариантом обшивки считается сайдинг и вагонка.
Оставляем отверстия для окон и дверей, если предполагается обустройство чердака.

Технология устройства односкатной крыши для бани

При монтаже стен для бани одну из них увеличивают по высоте в соответствии с проектом. Обычно это длинная стена прямоугольной постройки, так как длина ската кровли должна быть как можно меньше. Это позволяет изготовить более крепкую односкатную крышу для бани своими руками с меньшими материальными затратами.
Если крыша планируется с чердаком, то на отметке уровня низкой стены выполняют пазы для соединения с балками перекрытия потолка на одинаковом расстоянии со стропилами. Верхний брус стены так же снабжается пазами под стропила. Пазы обрабатываются антисептиком.
По размерам, взятым из чертежа, изготавливаются стропила в нужном количестве. Их части, опирающиеся на балки, пропитывают гидроизоляционным составом, заворачивают в рубероид, вставляют в готовые пазы и крепят к стенам металлическими скобами или шпильками. Стропила, уложенные на верхний мауэрлат, стягиваются с ним при помощи шпилек и пластин. Если длина ската превышает 4 м, между стропилами и балками ставят дополнительно подкосы или опоры.
Зашивку фронтонов бани производят досками или основным материалом ее стен. Чердак бани комплектуется вентиляционным окном в одном из фронтонов. Оно необходимо для удаления пара под крышей, образующего без проветривания конденсат.
В поперечном направлении на стропила укладывают с провисанием гидроизоляционную пленку и крепят к ним с помощью степлера. На пленку к стропилам крепится брусок, на который укладывается обрешетка из доски с шагом 0,2-0,5 м либо сплошная из влагостойкой фанеры. На сплошную обрешетку укладывают мягкую кровлю, на разреженную обрешетку — профнастил, металлочерепицу или ондулин.
Крепление к обрешетке металлочерепицы или профнастила производится саморезами с силиконовой шайбой в нижней волне. Нахлест материала идет на одну волну. Ондулин крепится гвоздями с широкой шляпкой в верхнюю волну. Мягкую кровлю устраивают на специальном подкладочном слое при помощи промышленного фена. Рубероид клеится на битумной мастике.
Крепят планки карниза и ветровые планки, оставляя вентиляционный зазор

Если в бане дымовая труба проходит через крышу, необходимо уделить особое внимание конструкции такого перехода. Расстояние от дымовой трубы до деревянных конструкций по правилам пожарной безопасности принимается не менее 20 см

Поэтому труба снабжается металлическим коробом, который заполняется базальтовой ватой или другим негорючим материалом. Снаружи труба выводится через специально выполненные проходки, где выполняется ее гидроизоляция.
Крышу бани необходимо обязательно утеплять, чтобы потом не увеличивать время и топливо на ее прогрев. В случае устройства односкатной крыши без чердака утепляют ее скат подшивкой утеплителя изнутри. Плиты утеплителя укладывают без зазоров между стропилами. В среднем, толщина утеплителя принимается величиной 10 см. Он укладывается послойно так, чтобы стыки одного слоя перекрывались другим слоем, исключая мостики холода. Крепление утеплителя между стропил производится с помощью реек. Затем он обшивается фольгированной пароизоляционной пленкой, блестящей стороной обращая в помещение парилки. Крепление пленки к стропилам производится степлером. Затем на нее поперек стропил крепят бруски, на которые устанавливается обшивка парилки.
При наличии чердака в конструкции крыши утепляют потолок бани. Для этого на балки перекрытия укладывается черновой пол. Снизу он обшивается гидроизоляционной пленкой, между балок укладывается утеплитель, аналогично утеплению ската. Утеплитель закрывается пароизоляцией, а затем и внутренней обшивкой бани.Видео о строительстве односкатной крыши для бани смотрите ниже:

Надеемся, что наш материал и сопровождающие его фото односкатной крыши для бани помогут вам разобраться в ее нехитром устройстве. Такая кровля удобна и экономична, но если вам в бане понадобится мансардный этаж, то кровлю лучше делать двускатной.

Утепление плоской крыши своими руками

Наружное утепление плоской кровли включает в себя устройство паро-барьерного слоя, укладку теплоизоляции, гидроизоляции, а затем рулонного покрытия. Завершающий слой – укладка насыпного материала.

Прежде чем приступить к работе, надо очистить поверхность кровли от мусора, пыли, и выровнять ее. Затем уложить пароизоляцию, как описано выше. После этого приклеить утеплительные плиты при помощи холодной мастики либо специального клея.

Укладку плит производят с полуперекрытием шва, что позволяет обеспечить однородность покрытия. Допустимо уложить несколько слоев плит вразбежку и проклеить их скотчем. Подобный способ укладки позволит предупредить возникновение мостиков холода.

Далее укладывают гидроизоляцию. Нередко применяют огневой способ клейки гидроизоляционного ковра: на плиты укладывают цементно-песчаную стяжку слоем не менее 3 см. После ее укладки надо подождать, когда бетон наберет необходимую прочность, затем зачистить поверхность от наплывов и грязи.

Гидроизоляционный слой приклеивают при помощи кратковременного воздействия огня. Способ клейки очень подробно описан на упаковке материала. В результате воздействия огня утеплитель не теряет своих свойств. После этого укладывают рулонное покрытие крыши и насыпают керамзит либо другой подобный материал.

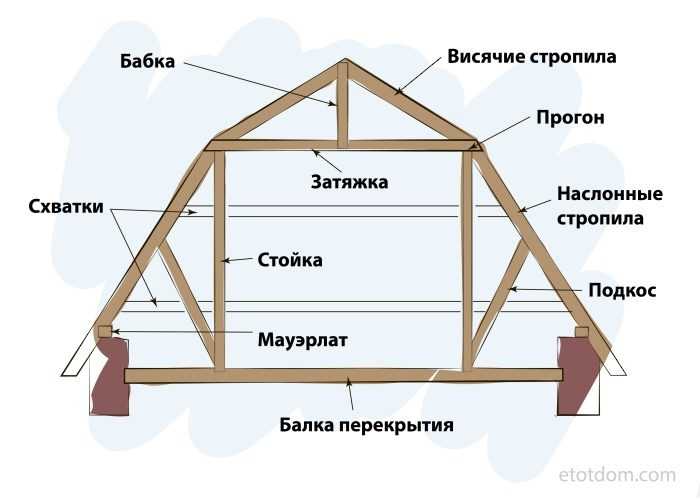

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

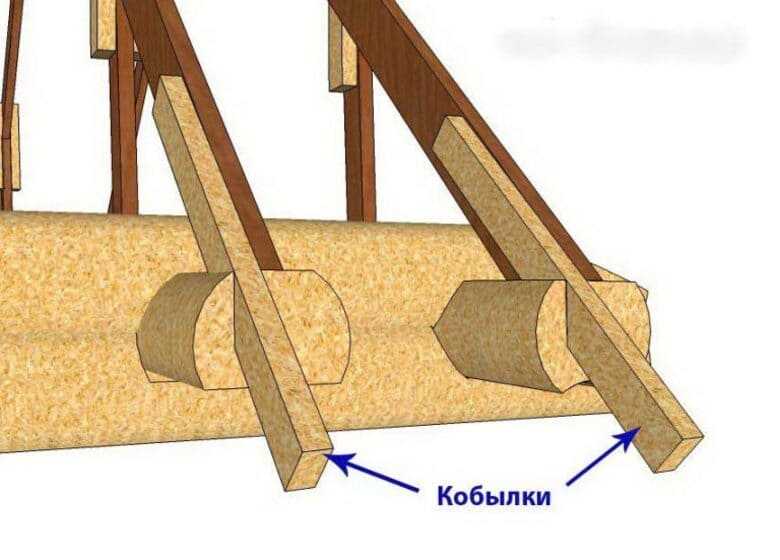

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

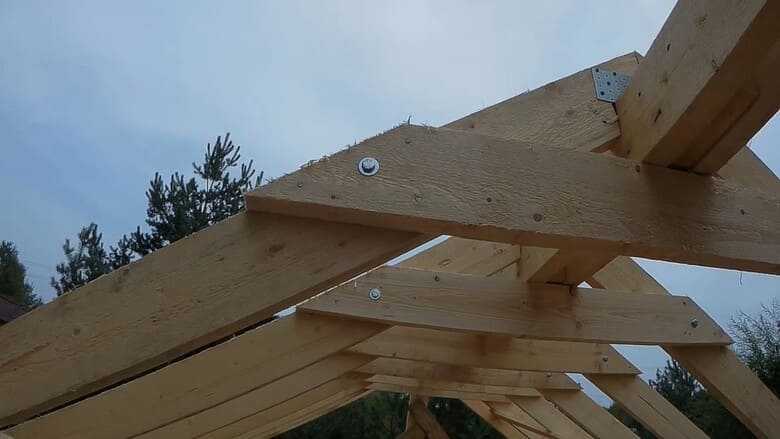

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
установка центральных стропил;
монтаж угловых стропил, которые крепятся к диагональным брусьям;
установка затяжки, которая используется для закрепления ног у конька;
монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
установка подкосов, которые закрепляются на стропильной ноге и ригеле;
монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Строительство своими руками

Описание возведения двускатной крыши для бани лучше представить в виде пошаговой инструкции.

Строительство крыши начинают с монтажа мауэрлата. В его качестве используют брус сечением 50х50 мм или 100х50 мм. Горизонтальные балки крепят на несущих стенах анкерными болтами.
В торцах строения на балках перекрытия устанавливают стойки, на которых закрепляют коньковый ригель.
Стропильные ноги опирают на мауэрлат и соединяют с коньком.
По стропилам набивают гвоздями доски параллельно стенам (обрешётку).
Настилают гидроизоляцию из полиэтиленовой плёнки.
Сверху набивают контробрешётку из деревянных реек перпендикулярно доскам обрешётки.
На чердаке натягивают плёночную пароизоляцию, фиксируя её на стропилах степлером.
Контробрешётку делают сплошной или с шагом реек 100 – 150 мм в зависимости от вида кровельного материала.
Вид кровельного покрытия выбирает застройщик исходя из своих предпочтений. Это может быть рубероид или битумная плитка, профнастил или фальцевая кровля, черепица или шифер.

Как построить вынос над террасой?

Вынос кровли — удачное конструктивное решение, дающее возможность отдохнуть после бани в летнее время на открытом воздухе под навесом. Вынос бывает фронтальным и боковым.

В первом случае скаты кровли, как бы выдвигаются вперёд без стен. Концы передних стропил опирают на колонны. Под навесом возводят подиум. Получается уютная площадка, где можно комфортно себя чувствовать при любой погоде.
Второй вариант предусматривает расширение вбок одного из скатов двускатной крыши. Нижние концы стропил удлиняют на 2 – 3 метра, которые опирают на прогон на стойках. Такое решение придаёт облику бани оригинальный красивый вид. Под навесом устраивают площадку, где можно поставить стол, стулья, лавки, шезлонги и пр.

Как выбрать кровельный материал?

Для бани можно выбрать разные кровельные материалы:

Металлочерепица. Материал обладает небольшим удельным весом. Черепицу в металле просто монтировать. Имеет привлекательный вид в широкой цветовой гамме. Редко применяется для обустройства кровли бани по причине дороговизны материала.
Мягкая кровля. Это рулонные покрытия и мягкая черепица. Самый популярный вид кровельного материала для бань каркасного типа так, как обладает небольшим удельным весом. Мягкую кровлю укладывают по горячей битумной мастике.
Композитная черепица. Материал обладает целым набором достоинств. Прост в монтаже, длительный срок службы (50 лет), прочен и гибок. Редко используется для бань из-за высокой стоимости.
Профнастил. Дёшев, лёгок, быстро монтируется. Профнастил выпускается в широкой цветовой гамме. Застройщики часто используют его для бань.
Ондулин. Материал с каждым годом набирает всё большую популярность. Хорошо подходит для кровель небольших построек таких, как бани. Ондулин лёгок, прост в обработке и недорого стоит.
Фальцевая кровля. Дорогой материал. Застройщиками используется для обустройства кровель объектов элитной недвижимости. Крыть им баню не имеет смысла по экономическим причинам.

Вентиляция

Вентиляция чердака необходима для любого вида крыши, в том числе для двускатной крыши бани. Летом кровля раскаляется, что вызывает испарения смолистых веществ из деревянных элементов стропильного каркаса. Это пагубно сказывается на состоянии древесины. Зимой, скопившийся конденсат в виде наледи, довершит её разрушение. Не дать возникать таким явлениям может постоянная циркуляция воздуха.

В холодных чердаках стропила и обрешётку оставляют открытыми, если кровля состоит из волнистых листов таких, как черепица, шифер или ондулин. Воздух свободно проходит под волнами кровли внутрь чердака и выходит наружу. Так же вентиляция в двускатных крышах обеспечивается каналами между фронтоном и кровлей и через её свесы. Устройство слуховых окошек во фронтонах обеспечивают постоянную циркуляцию воздуха на чердаке.

Вентиляция холодного чердака бани:
