Стропильная система вальмовой крыши: от проектирования и расчета площади до возведения со схемой простого или сложного каркаса

Отличия для разных типов кровли

С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.

За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.

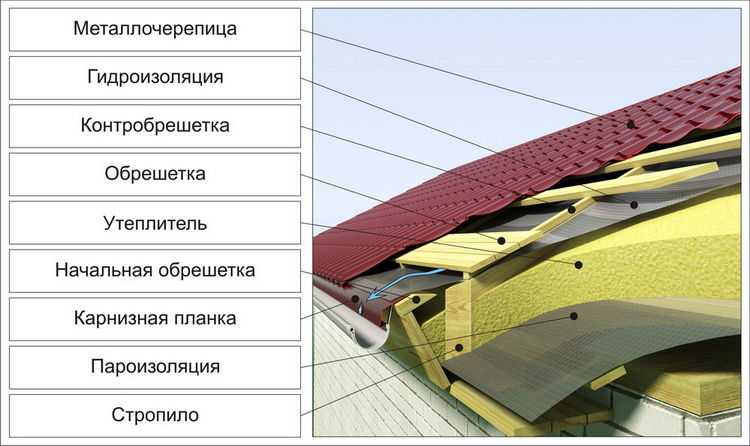

Кровельный пирог в разрезе

Конструкция является многослойной и включает как минимум:

• стропильный каркас;
• обрешетку;
• контробрешетку;
• гидроизоляционную прослойку;
• само кровельное покрытие.

При таком исполнении крыша не защищена от тепловых потерь, при необходимости такой опции пирог усложняется, а именно – утепляется с обязательной защитой изоляционной прослойки от пара и механических воздействий изнутри и ветра с наружной стороны, и заложением нормативных вентиляционных зазоров.

Схема утепленного пирога включает:

• Внутреннею обшивку, в идеале – из дышащих материалов, монтируемую как минимум с 1-2 см отступом от паробарьера.
• Слой пароизоляционной пленки, закрепляемой с внутренней стороны стопил.
• Легкий и дышащий утеплитель.
• Обрешетку и контробрешетку.
• Гидроизоляционный слой, укладываемый с отступом от утеплителя и не препятствующий выводу конденсата изнутри.
• Кровельное покрытие. Из-за сложности раскроя крупных листов вальмовые крыши рекомендуют покрывать мелкоштучной черепицей или мягкой кровлей с простой фактурой, без стыкующихся узоров.

Отличия для частных домов и нежилых строений

К примеру, в домах с жилыми мансардами и используемым пространством утеплитель закладывается в пироге с соответствующими паро- и гидроизоляционными прослойками. В зданиях с нежилыми чердаками, наоборот, из-за сложной формы скатов выгоднее утеплять само перекрытие, а не крышу.

При этом утепленные вальмовые кровли обязательно вентилируются с поступлением воздуха через карнизные свесы и выводом через коньковый прогон.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Выбор угла ската кровли и определение высоты конька

Расчет вальмовой крыши

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

Установка верхней башенки

Далее, опорные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Вид снаружи Вид изнутри

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

• На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

• Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

• Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

• Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
• Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
• Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.

• Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

• Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
• Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений. Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу

Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются :

• мауэрлат;
• прогон;
• опорная доска;
• затяжки;
• нарожники;
• обрешетка;
• стропила рядовые;
• стропила диагональные (накосные).

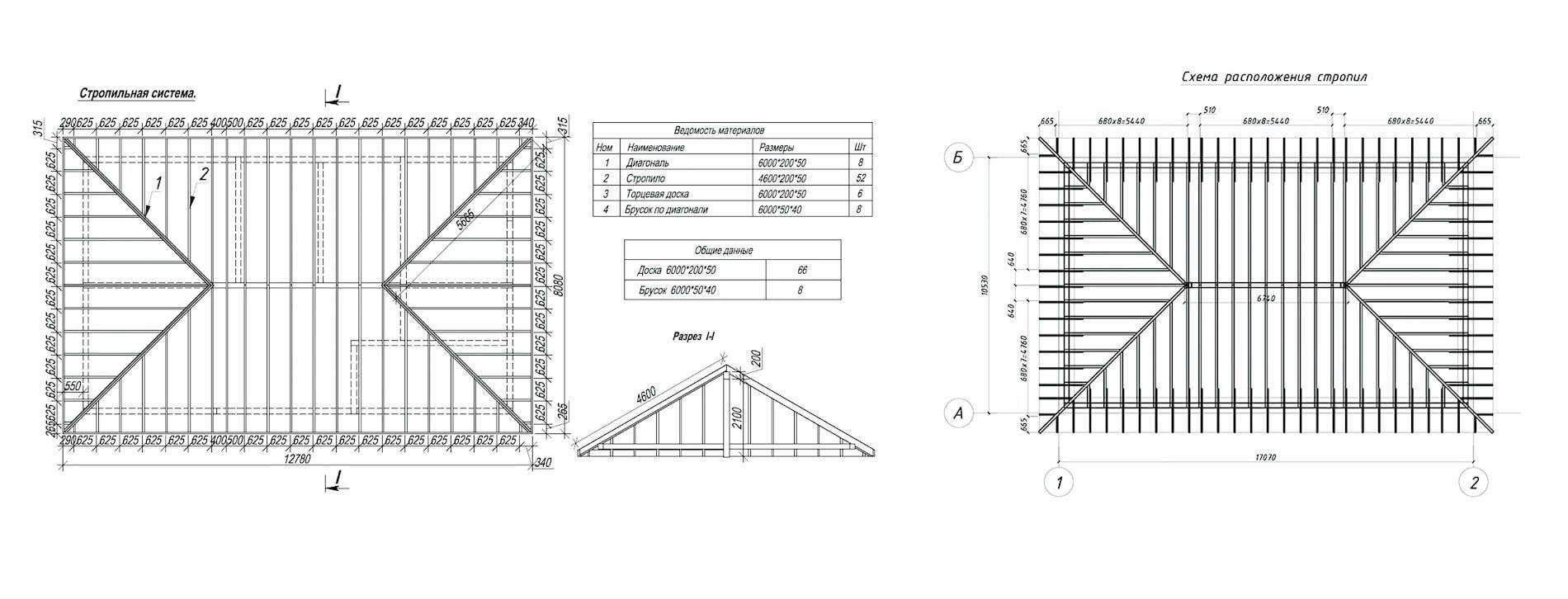

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Устройство каркаса

Стандартный каркас таких крыш включает мауэрлат, коньковый прогон, диагональные и рядовые стропила, нарожники и подкосы. В зависимости от способа крепления стропил и сложности, конструкция усиливается лежнем, вертикальными опорами, шпренгельными фермами, затяжками и аналогичными элементами.

Опорная балка

Функции нижней опорной балки для всех четырех скатов кровли выполняет мауэрлат, надежно привязанный к стенам из блока или кирпича, или верхний венец деревянных срубов. В домах со стенами из материалов с высокой пористостью или низкой прочностью на изгиб (газо- и пенобетон, арболит, ракушечник, теплая керамика) под мауэрлатом обязательно закладывается монолитный разгрузочный пояс, отделяемый от пиломатериалов гидроизоляционной отсечкой.

С учетом высоких ожидаемых нагрузок (опорный брус воспринимает и перераспределяет вес всего каркаса, пирога и снежного покрова) данный элемент выполняется цельным, замкнутым по периметру и максимально прочным. Минимальное сечение мауэрлата составляет 100 мм, рекомендуемый шаг крепления не превышает 80-100 см.

Накосные элементы

Формирующие скаты и наклон крыши, длинные диагональные стропила устанавливаются сдвоенными или имеют сечение от 100-150 мм. Их верхние концы упираются друг в друга при шатровом исполнении крыши или в край конькового прогона при вальмовом. Для обеспечения нужного примыкания они обрезаются под выбранным углом заранее и фиксируются гвоздями и перфорированными пластинами.

С учетом ограничения длины у стандартных пиломатериалов в 6 м и требуемого запаса в 5-10% по длине для обеспечения качественного крепления, диагональные ноги часто приходится сращивать. Сращиваемый участок размещают в верхней части, испытывающей максимальные нагрузки и дополнительно подпираемой подкосами или вертикальными стойками.

Коньковый брус

В висячих конструкциях одиночный конек не имеет дополнительной поддержки, правильно рассчитать такой каркас четырехскатной крыши могут только профессионалы.

В остальных случаях конек опирается на вертикальные стойки и лежень, привязываемый к внутренним несущим перегородкам или мауэрлату.

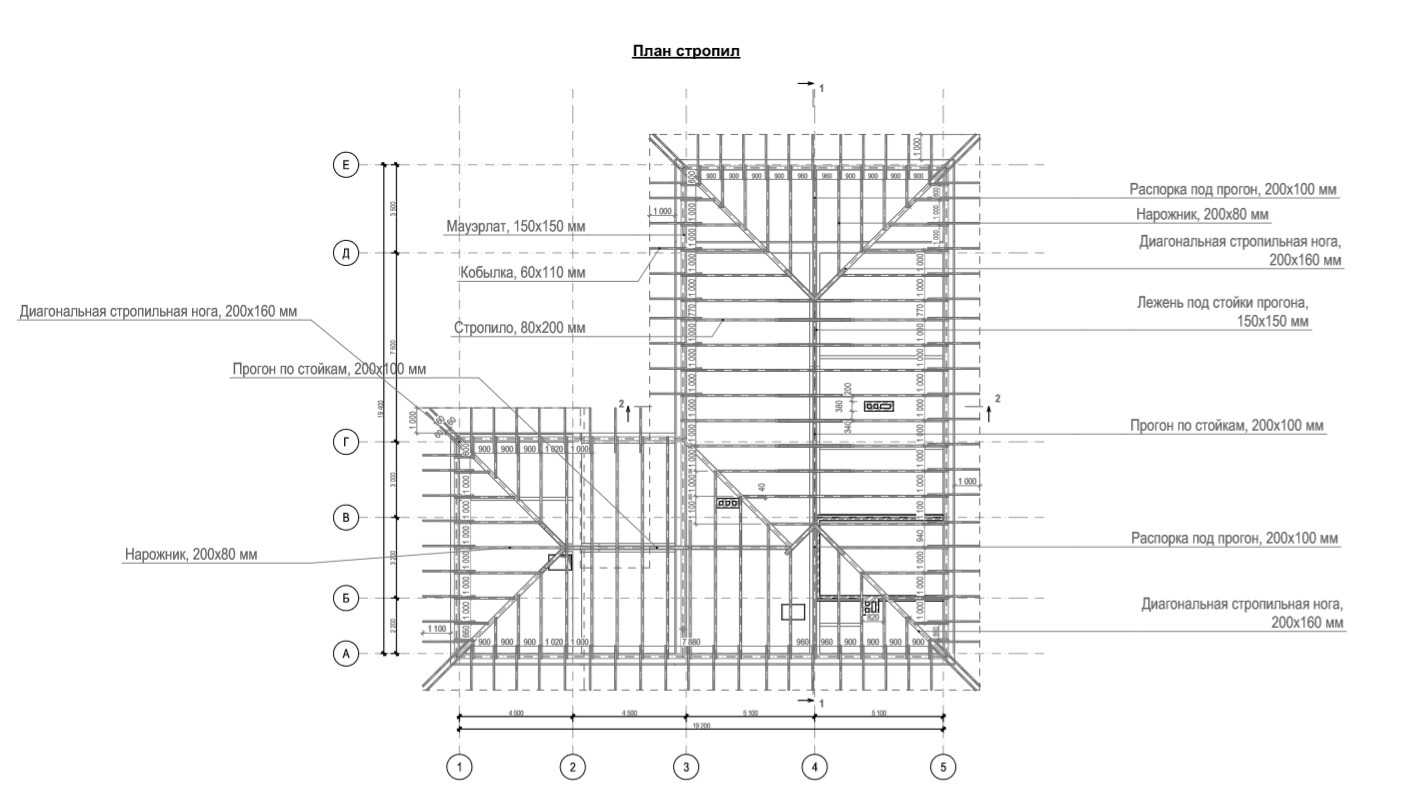

План обустройства несущей конструкции

Остальные элементы остова (рядовые стропила и формирующие углы скатов нарожники) выпиливаются по шаблону из досок или бруса с сечением от 50 мм (от 30 – для нарожников) и размещаются с равным интервалом друг от друга. Нижний край опирается на мауэрлат, верхние соединяются между собой, опираются на конек или диагональные стропила.

Именно рядовые стропила и нарожники удерживают утепляющую прослойку кровельного пирога и обрешетку, перераспределяя вместе с ней весовые нагрузки по всей площади скатов. Также они формируют карнизные свесы, впоследствии подшиваемые с возможностью доступа свободного воздуха для вентиляции кровли.

Усиливающие элементы

Все зависимости от типа стропильной системы диагональные ноги каркаса всегда усиливаются в зонах максимальных нагрузок. При длине стропилины в пределах 7,5 м для этих целей достаточно 1 подкоса, монтируемого под углом в пределах 45-53° с упором в верхнюю часть ноги.

При длине в пределах 7,5-9 м накосная стропилина вдобавок усиливается шпренгельной фермой, размещаемой в углу, на высоте в пределах четверти длины балки. При длине более 9 м каркас укрепляется вертикальной стойкой, подпирающей центр.

При высоких рисках распирания стен каркас стягивается затяжками – горизонтальными балками, стягивающими стропильные пары и фиксируемые на мауэрлате. Эти элементы чаще встречаются в системах с висячими стропилами. Помимо этого, для усиления конструкции часто используются деревянные бруски и доски, набиваемые на нагружаемые узлы или участки.

Примером служит прибоина или шпренгель, дополнительно соединяющие обычные стропила в верхней части каркаса с двумя коньковыми прогонами, деревянные брусочки в местах фиксации нарожников или ветровая балка.

Особенности возведения вальмовой крыши

мауэрлат и накосное (диагональное) стропило

Опорой для крыши с четырьмя скатами служит мауэрлат, монтаж которого подробно описан в инструкции по возведению двускатной крыши. Особенностью вальмовой кровли является то, что мауэрлат требуется укладывать на все четыре внешние стены здания.

Разбираясь, как сделать четырехскатную крышу, следует отметить, что ключевой особенностью конструкции является наличие диагональных стропил, соединяющих конек и углы строения. Именно эти стропила берут на себя максимальную нагрузку.

Крайне важно выполнить правильную разметку диагональных стропил, конькового прогона и опор для него. Это позволяет обеспечить абсолютную симметричность конструкции, что является залогом равномерного распределения нагрузок на крышу сооружения и предотвращает ее деформацию

После монтажа мауэрлата устанавливаются опоры под коньковый прогон, который должен быть закреплен строго горизонтально на высоте, предусмотренной проектом. К коньковому прогону крепятся диагональные стропила, выполненные из бруса или двойной доски.

Чтобы обеспечить необходимую длину диагонального стропила, в ряде случаев приходится монтировать их из двух частей. Чтобы разгрузить место стыка, под него рекомендуется установить опору.

Наибольшей жесткости конструкции можно добиться, если стык с опорой будет располагаться на расстоянии, равном четверти длины стропила от его верхней части, закрепленной на коньке. В целом, для монтажа диагональных стропил удобнее всего использовать cборные (клееные) стропильные ноги, которые отличаются высокой прочностью и идеально подходят для возведения сложных конструкций.

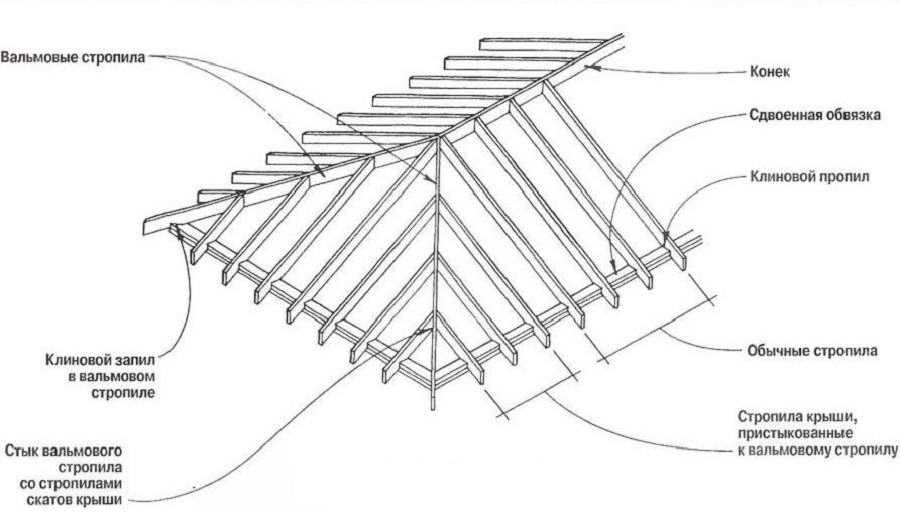

После установки основной конструкции, состоящей из конькового прогона и диагональных стропил, монтируются стропила для монтажа обрешетки. К особенностям вальмовой крыши относится использование не только полноразмерных стропильных ног, которые верхней частью крепятся к коньку (центральных стропил), но и нарожников – угловых стропил, упирающихся верхним торцом в диагональные стропила.

Длина нарожников уменьшается по мере приближения к углу треугольного или трапециевидного ската. Шаг расположения стропильных ног определяется на этапе проектирования, при этом на каждом скате, независимо от его длины, должно быть смонтировано не менее трех центральных стропил.

крепление нарожников к стропилу

Чтобы обеспечить жесткость всей конструкции, в нужных местах устанавливаются опоры, затяжки и раскосы. Монтаж обрешетки завершает создание стропильной системы. Монтируется гидроизоляция, кровельный материал. Изнутри закрепляется утеплитель и пароизоляция

Если предполагается использование пространства под крышей в качестве жилого помещения, особое внимание следует уделить теплоизоляции и вентиляции кровли. Кроме того, необходимо спроектировать и затем правильно смонтировать мансардные окна

Как правильно запилить?

Углы примыкания стропильных ног размечаются с помощью угольника Свенсона и запиливаются. У кровельщиков существуют правила, которых они придерживаются при запиливании и креплении стропил вальмовой крыши. Сюда относят такие нюансы:

важно сохранять единую линию положения стропил, для этого можно использовать шаблон;
в качестве шаблона можно использовать обрезок доски или фанеры, где будет проведена линия от нижнего края на третью часть ширины стропилины;
аналогичную черту проводят на всех брусьях, которые планируют подпиливать.

Впоследствии разметку переносят на стропила, проверяя точность готового изделия. Проходят по всей крыше и проверяют степень примыкания по всей длине мауэрлата. Допустимы перепады в 2-3 мм, при необходимости делают коррективы.

Информация

Общие сведения по результатам расчетов

• Угол наклона боковых стропил
  — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.
• Угол наклона вальмовых стропил
  — Угол наклона крыши со стороны вальмового ската.
• Площадь поверхности крыши
  — Общая площадь кровли с учетом свесов.
• Примерный вес кровельного материала
  — Нагрузка на стропильную систему крыши от кровельного материала.
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина боковых стропил
  — Длина стропильной ноги с боковой стороны строения и с учетом свеса.
• Длина вальмовых стропил
  — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.
• Длина диагональных (накосных) стропил
  — Длина так называемых ребер в количестве 4 штук.
• Рекомендуемое сечение стропил
  — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.
• Количество боковых и вальмовых стропил
  — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.
• Объем бруса для стропил
  — Объем материала для стропильной системы в кубометрах.
• Примерный вес стропил
  — Общая нагрузка от стропильной системы.
• Количество рядов обрешетки
  — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Кровельный пирог, схема в разрезе

Требования к пирогу стандартные – укладываемые слоями материалы должны обеспечивать хорошую герметичность и изоляцию при сроке службы, как минимум совпадающим с долговечностью используемых пиломатериалов в каркасе и обрешетке. Стандартная схема включает обрешетку и контробрешетку, слой гидроизоляции и кровельное покрытие.

Отличия для жилых и нежилых домов

В домах с жилыми мансардами или эксплуатируемым подкровельным пространством в схему добавляют тепло- и пароизолирующие прослойки.

Слои пирога укладываются с обязательными вентзазорами:

• 1-2 см — от паробарьера до внутренней обшивки;
• 2 до 4-5 см – от верхнего слоя утеплителя до гидроизоляции;
• 2-3 см и выше – от гидроизоляции до покрытия.

Пирог выполняется дышащим и продуваемым, за 4-5 см до места примыкания к коньковому брусу теплоизолирующая прослойка остается открытой.

Отличие между домами постоянного проживания, периодически посещаемыми дачами и нежилыми строениями проявляются в паропроницаемости используемых материалов. В первом случае акцент делается на правильном вентилировании самого пирога и заложении возможности вывода конденсата изнутри. В остальных – на обеспечении максимальной защиты от внешних атмосферных воздействий.

На нашем сайте есть публикации о том, как построить четырехскатную кровлю своими руками, в том числе, для дома с мансардой и беседки.

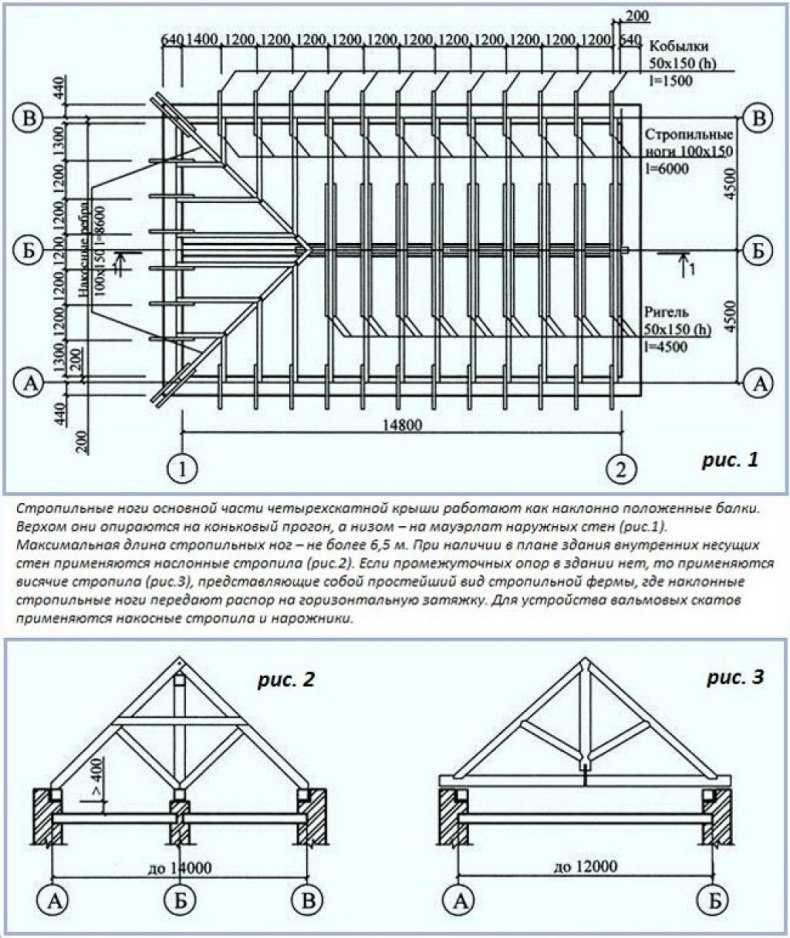

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов. Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

На этапе проектирования можно предусмотреть чередование наслонных и висячих ферм. В этом случае висячие стропила монтируются в местах, где отсутствуют промежуточные опоры (т.е. если расстояние между опорами превышает 6 метров).

Разновидности четырехскатной кровли

Четырехскатная кровля может быть шатровой, полувальмовой или вальмовой. Чтобы правильно выбрать вариант кровли нужно рассмотреть особенности каждого из этих трех типов.

Шатровая кровля

Шатровая кровля имеет форму пирамиды. Она состоит из четырех одинаковых треугольных скатов, вершины которых соединены в одной точке. В такой конструкции отсутствует конек. Шатровая кровля может быть использована только в качестве покрытия для квадратных сооружений. Если беседка имеет прямоугольную форму, данный вариант крыши для нее не пригоден.

Вальмовая кровля

Самый универсальный вариант кровли для построек квадратной или прямоугольной формы. Конструкция состоит из различных по конфигурации скатов. В торцах кровли располагаются треугольные скаты, они называются вальмами. Еще два ската трапециевидные. Вершины трапеций соединяются между собой, и линия их соединения называется коньком.

Схема вальмовой кровлиИсточник pinterest.com

Полувальмовая кровля

Это вариант вальмовой конструкции, у которой треугольные скаты укорочены. Такая кровля идеальна для мансардных коттеджей, но для беседок ее обычно не применяют.

Из вышесказанного можно сделать вывод, что лучший вариант для беседки, это вальмовая кровля. Она подходит для беседок любого размера и любых пропорций, достаточно быстро монтируется и хорошо защищает постройку.

Плюсы четырехскатной вальмовой кровли

Беседку можно накрыть плоской, односкатной, двускатной или шатровой крышей. Но многие домовладельцы предпочитают ставить на своих участках беседки именно с вальмовой кровлей. Это объясняется тем, что вальмовый вариант отличается целым рядом преимуществ:

• хорошая зашита постройки от ветра и осадков;
• на крутых скатах не скапливаются осадки;
• такая кровля сама по себе имеет эстетичный внешний вид;
• беседка с четырехскатной кровлей выглядит более солидной;
• скатная кровля не закрывает обзор из беседки;
• для ее обустройства можно применять любые кровельные материалы;
• если несколько видоизменить стропильную конструкцию, можно получить крышу оригинальной формы;
• высокая прочность;
• низкая парусность.

Оригинальный вариант вальмовой крыши для беседкиИсточник dekoriko.ru

Однако для того, чтобы крыша получилась прочной и долговечной, ее нужно правильно рассчитать и запроектировать. Собирать стропильную систему и укладывать кровельное покрытие должны высококвалифицированные специалисты.

Способы и этапы монтажа

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

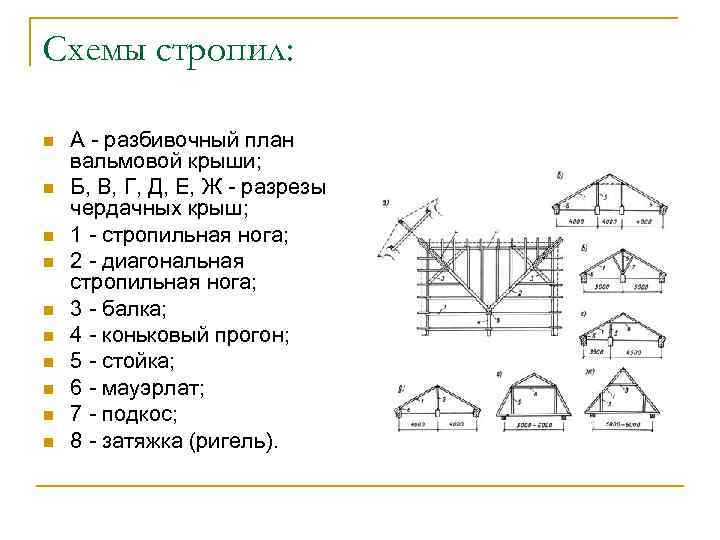

Стропильная система

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

2. Рядовые (промежуточные) стропила. Конструкция вальмовой кровли содержит больше всего стропил такого типа. Для изготовления требуется сосновая доска с сечением 50х150 мм первого сорта. Монтаж рядовых ног подразумевает использование двух способов крепления – жесткого и подвижного. Верхнее крепление, к коньку четырехскатной крыши выполняется по жесткому типу, для него используют гвозди или металлические пластины. Нижнее, подвижное, связывает конец ноги с мауэрлатом по принципу ползунка. Конечно, можно фиксировать стропила, используя лишь жесткий тип крепежа, однако он не способен компенсировать усадку деревянных сооружений.
3. Центральные рядовые (промежуточные) стропила. Конструкция шести стропильных ног не похожа на остальные стропильные элементы. Их верхняя часть подрезается так, чтобы образовать одну плоскость с коньком и угловыми стропилами.
4. Короткие ноги (нарожники). Особенность нарожников в том, что все из них имеют различную длину. Монтаж нарожников своими руками выполняется с помощью гвоздей к диагональным стропилам. Чем ближе короткая нога к верху диагонального стропила, тем больше ее протяженность. Шаг между нарожниками определяет расчет и схема вальмовой крыши, как правило, он меньше, чем расстояние между рядовыми стропилами.

Способы крепления стропил

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Проведение строительных мероприятий

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:

• Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
• Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.
• К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
• Прогон вальмовой системы крепится на вершинах стоек.
• Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
• Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
• Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.
