Конструкция навеса из профильной трубы своими руками

Этап IV. Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Вот, к примеру, хороший видео-урок, как удлинить трубу при помощи сварки и достичь идеальной геометрии:

Вот также очень полезное видео, как отрезать трубу под углом 45°:

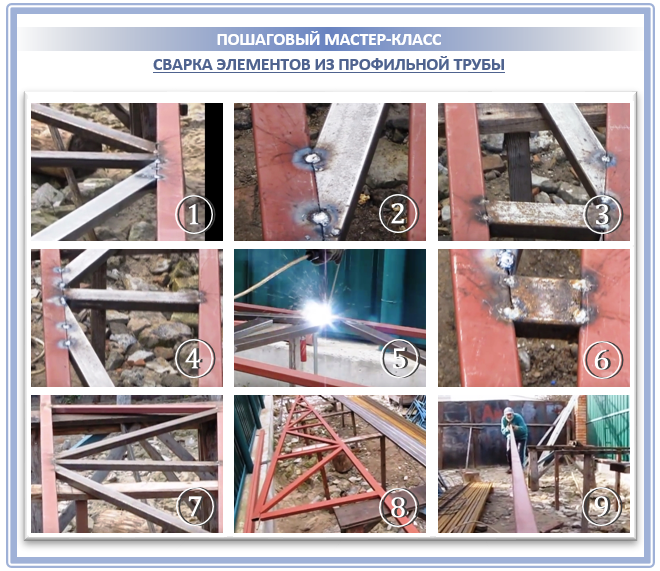

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
Шаг 2. Установите вертикальные опоры для будущих ферм

Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
Шаг 4

Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его
Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы

Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Как рисовать чертёж

Основами чертежа будущего навеса также лучше заниматься прямо на месте постройки. Можно оцифровать все измерения и выполнить расчёты с помощью одной из бесплатных и несложных чертёжных программ в интернете. Пользуйтесь нормами и рекомендациями СНиП: разделы «Стальные конструкции» и «Нагрузки и воздействия». Алгоритм работ для двускатной крыши:

рассчитайте длину и ширину конструкции;
определите величину треугольного пролёта под крышей;
вычислите высоту навеса;
задайте угол наклона кровли.

Прежде всего создайте точный чертеж будущего навеса

На основе этих данных прорисовываются контуры кровли и элементов, которые её поддерживают. Опираясь на схему, вычислите, сколько какого материала вам необходимо. Например, кровельные фермы должны располагаться друг от друга не дальше чем на 1,75 м. От этого напрямую зависит надёжность крыши. Для сложных узлов конструкции лучше сделать отдельный увеличенный чертёж.

Совет. Имея на руках точные расчеты, покупайте материалы не впритык, а с запасом минимум 5%.

Специалисты высчитали, что угол наклона скатов кровли 15-20° долговечен в сильно ветреных регионах. Если увеличить угол до 22-30° — крыша лучше выдержит снеговые и ледяные нагрузки. При монтаже двускатного навеса обычно используются оба варианта. Стойки каркаса из профильной трубы желательно расположить с интервалом не более 3 м.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
Первая изготовленная ферма будет шаблоном для сварки остальных.
После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

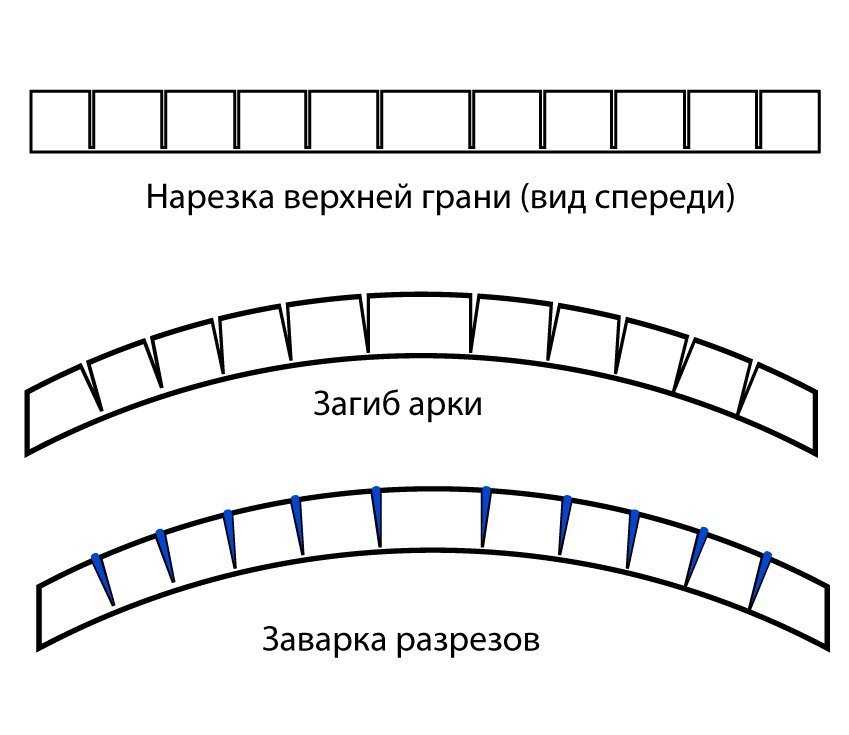

Надрезка

Проводится загиб следующим образом:

Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

Сначала нужно заварить или забить пробкой один конец трубы.
Теперь можно засыпать песок в полость, забить пробку с другого конца.
Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

Сначала нужно очистить участок, наметить место установки навеса.
Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.

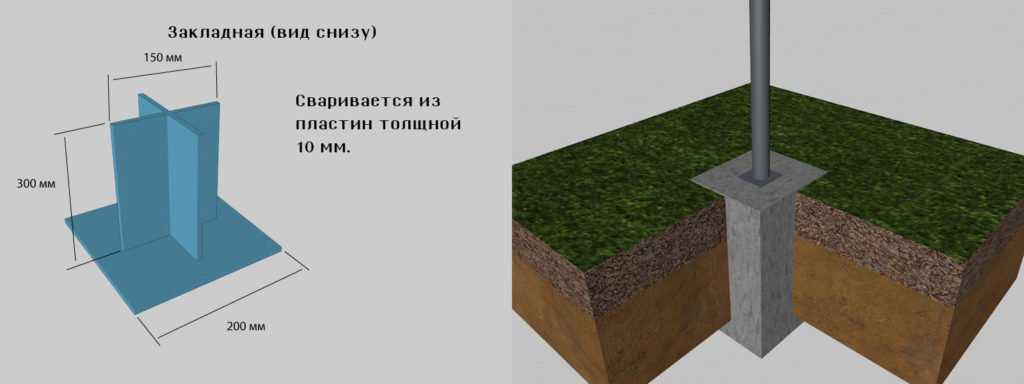

Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Особенности видов навесов по стропильным системам

Каждый вид навеса обладает своими уникальными функциями связанные как с техническими параметрами, так и с физическим строением.

Односкатные навесы

Главный фактор, выделяющий их среди остальных типов каркасов — возможность применения разных материалов для возведения конструкции. Ими могут быть:

Дерево
Металл
Сплавы и смешанные материалы

Форма треугольного треугольника предполагает неравенство в высоте опор. Одна сторона значительно выше другой, при этом защитные способности больше у меньшей части. При создании отдельно стоящих навесов, верхние части стропильных ног крепятся к стене, нижние — к подвесу и опорам.

Схема односкатных конструкций

Двускатные навесы

Данные конструкции — наиболее сбалансированный вариант между ручной работой и применением промышленного оборудования, позволяющий получить качественный результат путём проведения сложных расчётов и вычислений.

Главная особенность, выделяющая двускатные навесы — возможность выбора системы монтажа. Она представлена двумя способами:

Полная работа: выполняется при отсутствии забетонированной площадки или большого объёма фундамента. Сначала проходит предварительный этап, в ходе которого, земля очищается от мусора. Затем проходит индивидуальное выравнивание участка под навес и бетонирование столбов.
Сокращённая работа: выполняется, если присутствует забетонированная площадка. В данном случае, проходит один этап, в ходе которого, сверлится 4 отверстия в бетоне. Далее, опоры крепятся к площадке с помощью анкерных болтов.

Из-за того, что верхние концы стропильных ног опираются друг на друга, необходимо применять технологии вертикального и горизонтального выравнивания для повышения устойчивости системы.

Схема двускатных навесов

Шатровые навесы

Представляет собой один из наиболее сложных видов в плане реализации. При её возведении практически невозможно провести результаты вручную, приходиться применять искусственный интеллект, либо промышленные калькуляторы.

Главная уникальная особенность шатровых каркасов — замечательный внешний вид и практичность, обеспечивающая не только красоту экстерьера дома, но и повышающая обтекаемость и противодействие задержке осадков на крыше.

Идеальная форма, практически неуязвимая к влиянию осадков, достигается путём соединения стропильных ног в вершине шатра.

Схема шатровых навесов

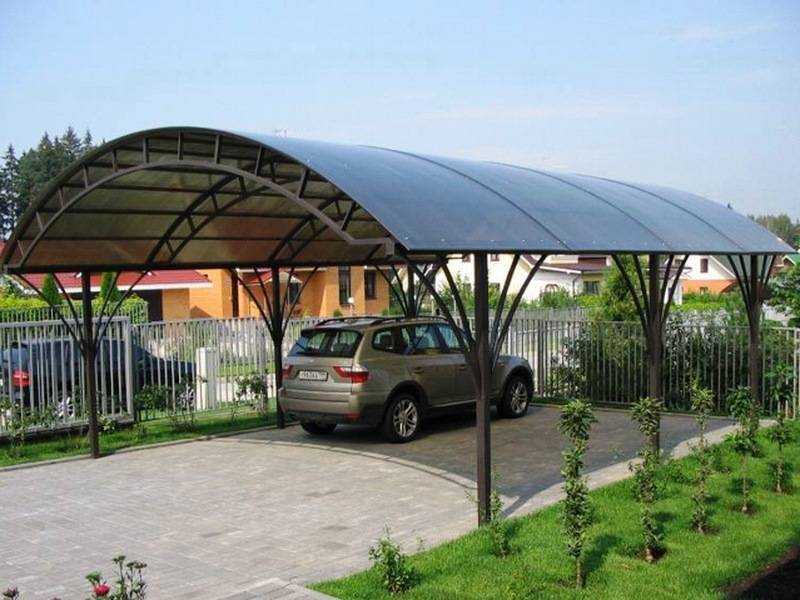

Арочные навесы

Данные конструкции идеально подходят для жилых домов, дач и мест хранения личного автомобиля. Ещё одно преимущество конструкции — идеальная обтекаемость за счёт округлённой формы.

Главный момент при возведении арочных конструкций — выбор материала, из которого будет сделан навес

Немаловажно провести правильный расчёт радиуса изгиба, иначе конструкция рискует разрушиться, либо потерять большую часть своих свойств

Особенность арочных каркасов заключается в кровле. Она имеет форму волны, либо арки или полуарки. Стропильные системы собираются на основе применения дугообразных опор и ферм.

Схема арочных конструкций

Кровля навеса

Козырек навеса изготавливают из:

шифера. Прост в установке, но много весит и требует тщательного просчета нагрузки на фермы. Выпускается малым ассортиментом расцветок;
профнастила. Стоит дороже, но выпускается большим ассортиментом. Его выбирают не только для автостоянок, но и для хозяйственных построек;
сотового поликарбоната. Стоит не дорого, пропускает солнечный свет, эстетически привлекателен. Не очень подходит для автомобиля, так как, из-за создаваемого им парникового эффекта, авто будет в солнечные дни нагреваться.

Выбор конкретной кровли зависит от желания владельца навеса. Для каждого типа есть свой способ их крепления.

Подготовка материалов и инструментов

Перед началом строительных работ нужно заблаговременно подготовить все необходимое:

Профильные трубы необходимого размера, их количество определяется с учетом специфики проекта.
Крепежные детали (анкерные болты) или сварочное оборудование.
Материалы для бетонной смеси (песок, цемент, щебень), необходимые для фундамента.
Ведра или корыта для замешивания бетона, по возможности – специальная бетономешалка.
Лакокрасочное покрытие для антикоррозионной обработки труб.
Гидро, паро- и теплоизоляционные рулонные материалы для кровельного пирога.
Материалы внутренней отделки — при необходимости.
Кровельное покрытие – битумная черепица, профлист, поликарбонат или др.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

Лопата.
Сварочный аппарат.
Нож, ножовка по металлу (болгарка).
Измерительные принадлежности (метр, отвес, рулетка).
Шуруповерт.
Набор ключей.
Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

Нарезать заготовки в размер соответственно чертежа.
Соединить сваркой в каркас боковые фермы.
Приварить фронтальные профили навеса.
Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых труб.

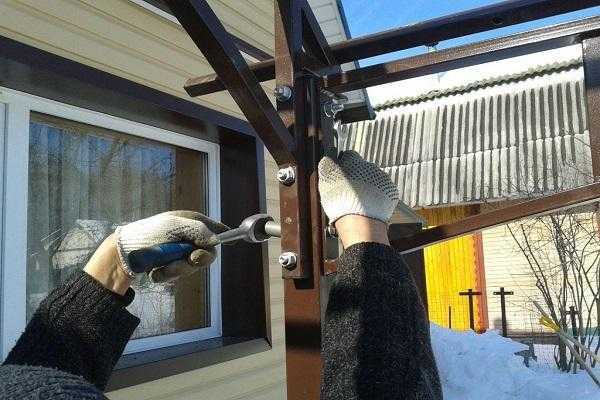

Если нет крана, то можно изготовить конструкцию и наверху:

На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
Соединить перемычки с несущими балками навеса сваркой или саморезами.
Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше. Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

Обязательные моменты

До начала строительства навеса необходимо определиться со следующими моментами:

размещение. Учитывайте последующее использование, размеры участка, стороны света, наличие уклонов. Обустраивать во впадине не рекомендуется. Либо предварительно придется обустраивать дренажную систему.

Если речь идет о зоне отдыха, выбирайте солнечные либо, наоборот, теневые участки подальше от глаз соседей. Навес для автомобиля лучше делать ближе к дому, а хозяйственный — на заднем дворе;

стационарный или временный. В первом случае обустраивается фундамент либо стационарная площадка с асфальтовым, бетонным покрытием. Можно выложить брусчаткой или плиткой. Во втором варианте достаточно ровного места и конструкции, устойчивой к ветру

Важно понимать, что, чем конструкция выше, тем больше вероятность опрокидывания при порывах ветра; форма. В простейшем варианте обустраивается односкатный навес, примыкающий к дому и предназначенный для автомобиля, хранения хозяйственных принадлежностей. Более сложные формы: с двумя и более скатами, в виде купола, арки и т

д. используются для зон отдыха, веранд, террас. Выбирая их, думайте о том, как рассчитать конструкцию, есть ли возможность согнуть трубы нужным образом, как рассчитать нагрузку и т. д

Более сложные формы: с двумя и более скатами, в виде купола, арки и т. д. используются для зон отдыха, веранд, террас. Выбирая их, думайте о том, как рассчитать конструкцию, есть ли возможность согнуть трубы нужным образом, как рассчитать нагрузку и т. д.

Важно сопоставить задачу, возлагаемую на козырек и его форму. Для автомобиля подойдет простая односкатная или двускатная кровля. Купол или арку придется делать очень больших размеров, что приведет к потере устойчивости

А для небольшого козырька над крыльцом выбирается и более причудливый вариант формы

Купол или арку придется делать очень больших размеров, что приведет к потере устойчивости. А для небольшого козырька над крыльцом выбирается и более причудливый вариант формы.

Плюсы и минусы

Односкатная кровля имеет массу весомых преимуществ, среди которых:

Широкие возможности при строительстве. Профильная труба обладает высокими прочностными характеристиками, благодаря чему такая кровля может перекрывать большие пролеты размером в несколько десятков метров.

Для сравнения: деревянные стропильные системы позволяют возводить сооружения относительно небольших размеров, поскольку они не способны выдерживать значительные нагрузки.
Надежность. Металл, обработанный качественным лакокрасочным и антикоррозионным покрытием, сохраняет первоначальные характеристики на протяжении десятилетий.
Крышу не придется ежегодно ремонтировать и восстанавливать. Стропила не поржавеют из-за частых перепадов влажности и не прогнутся под весом тяжелого кровельного материала.
Безопасность. В отличие от древесины, профильная труба не подвержена горению. При возникновении очагов возгорания (например, из-за короткого замыкания электропроводки, подведенной к навесу) такие конструкции не будут воспламеняться.
В худшем случае они могут лишь незначительно деформироваться. Также безопасность достигается за счет того, что односкатная кровля имеет определенный наклон. На ней не скапливаются тяжелые снежные глыбы, из-за которых крыша может рухнуть.

Вместе с тем, такие кровельные конструкции имеют и некоторые недостатки:

Дороговизна. Конструкции из металла имеют сравнительно высокую стоимость, поэтому при их строительстве нужно тщательно планировать каждый пункт денежных расходов.
Большой вес. Тяжелые профильные трубы, вес которых может достигать нескольких центнеров, невозможно поднимать на высоту без применения спецтехники. Кроме того, такая кровля будет оказывать значительную нагрузку на основание, поэтому обустройство фундамента будет более дорогостоящим и сложным.

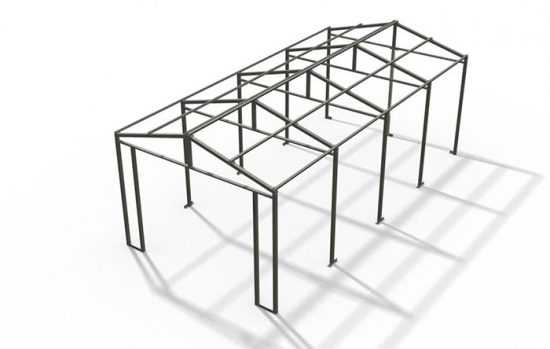

Сборка каркаса

После установки вертикальных опор переходят к сборке навеса:

Сначала ровняют опорные столбы по одному уровню.
Укрепляют периметр. Для этого приваривают сначала короткие участки, а потом длинные. Перед сваркой отрез трубы схватывают в одной точке и фиксируют хомутом, чтобы при сварке ничего не сдвигалось.
На земле собирают четко по чертежу фермы из профтрубы. На них сверлят отверстия под крепеж кровли.
Краном или другим способом их поднимают на нужную высоту и закрепляют.
Дополнительно усиливают наклонными балками опору крыши.

Как альтернатива, сваркой ферм можно заниматься сразу на высоте. Но так сложнее выдержать вертикальность конструкции.

После завершения сварных работ все швы чистят от шлака болгаркой. При появлении трещин укрепляют дополнительно стальными пластинами. Все стыки тщательно красят и вскрывают лаком. Эти зоны подвержены коррозии в первую очередь.

2 Этап: Подготовка площадки и установка опорных столбов.

Очищается и выравнивается территория. Делается разметка, на основании эскизного проекта.

Монтаж стоек идёт с помощью бетонирования.

По соотношению цена / надёжность / простота реализации – это лучший способ, при любом типе грунта.

Бурится лунка глубиной 1,3 м. диаметром 200 мм.
На дно (10-20 см) засыпается песчано-гравийная подушка, трамбуется.
Вставляется столб.
По мере установки проверяется вертикаль уровнем

Это важно не только для дальнейшей работы, но и для получения эстетичного результата.
Столбы устанавливаются в одну линию, с помощью шнурки, а также обязательно должны быть параллельны другой стороне.
Стойки фиксируют, заливают бетоном.
На следующий день, как столбы застыли, отмечаем на них необходимую высоту, рекомендуем от 2,1 до 2,2 м. Размечаем все столбы в уровень, с помощью нивелира, лазерного уровня, или водяного уровня, отрезаем лишние куски.

Если площадка уже покрыта брусчаткой, аккуратно демонтируйте нужное количество брусков. По окончании монтажа их также аккуратно уложите обратно.

Если участок забетонирован, монтаж осуществляют с помощью анкерных столбов. Ставится металлическая пластина (10 мм), которая крепится к бетонированной поверхности анкерами. Потом к этой пластине привариваются опоры.

В случае пристройки навеса к дому, делать смежную со строением стену не рекомендуется. Нагрузка должна распределяться равномерно по конкретному объекту. Поэтому опорные столбы также размещаются вдоль стены.

Не забудьте добавить в смету расходов материалы с инструментами для бетонирования.

Как правильно выбрать профильную трубу

Для конструкций разного размера необходима и труба разного диаметра. Например, материал с сечением 60х60 выдержит каркас шириной не более 3-4 м и длиной до 4-6 м. Проще говоря, сечение должно демонстрировать одинаковую жёсткость в продольном и поперечном векторе. Если конструкция достаточно вместительная, применяйте для стоек трубу от 80х80 мм и выше. Для всех дополнительных частей сечение трубы может быть меньше. Например, 40х20 мм или 40х25 мм.

Труба для колонн не обязательно должна быть круглой в разрезе. Квадратная форма сечения хорошо подходит в тех местах каркаса, где соединение деталей происходит под углом 90°. Обычно элементы крепятся друг к другу:

болтами;
сваркой;
хомутами
резьбовыми соединениями.

Профильная труба

Фермы и другие элементы, поддерживающие кровлю, даже лучше изготавливать из прямоугольной трубы. Это из-за того, что внешние факторы будут оказывать нагрузку на них в вертикальном направлении, сверху вниз. Именно эта форма сечения даёт максимальную жёсткость при таком векторе сил.

Выбор формы кровли

Помимо односкатного типа в частном строительстве спросом пользуются и другие формы крыши:

купольная;
шатровая;
арочная;
двускатная.

Односкатная крыша – простая конструкция, что позволяет строить ее своими силами. Выбирая в качестве материала металл, каркас будет состоять из таких элементов:

верхний пояс;
нижний пояс;
стойки;
раскосы;
шпренгели (раскосы);
крепежные детали (клепки, косынки, сварные швы).

Приобретает популярность односкатка под небольшие дачные постройки, гараж, летнюю кухню с фермой вида полонсо. Это треугольный каркас, где нижний пояс делают приподнятым, ломаным.

Где могут быть задействованы навесы из профиля

Металлический профиль в сочетании с поликарбонатным покрытием позволяют создавать конструкции, которые не боятся неблагоприятных воздействий окружающей среды: перепадов температуры, осадков, влияния солнечных лучей.

Навесы для автомобиля (Фото с сйта https://imnz.ru)

Навесы используются в тех местах, где необходимо закрыть небольшую по размеру территорию. К примеру, они могут понадобиться для:

организации территории автостоянки;
создания зоны отдыха на приусадебном участке;
общественных мест, где есть потребность в создании простого, но надежного укрытия.

Модификаций у таких изделий много, поэтому приходится выбирать наиболее подходящую для определенных целей.

Возведение конструкции

Работы по установке производятся поэтапно:

До того, как сделать навес из труб, сначала подготавливают фундамент.
Затем отмеряют и нарезают материалы, перечисленные в чертеже.
Изготавливают фермы.
У конструкции собирают боковые стенки.
Соединяют кровельные фермы и готовые секции.
Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
Обрабатывают защитными составами металлические поверхности.
Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
Обрезают лишнее кровельное покрытие.
Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а — треугольная решетка, б — опорная, в — раскосная решетка

Преимуществами безфасоночного сварного соединения является:

Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

Необходимость иметь довольно дорогостоящее оборудования;
Необходим опыт в сварочных работах.

Болтовые соединения при производстве изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркаса

Основными достоинствами таких соединений являются:

Простота выполнения сборки;
Нет необходимости в дополнительном оборудовании;
Возможность полного демонтажа сооружения.

Недостатки:

Увеличивается вес конструкции;
Необходимы дополнительные детали крепежа;
Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Конструкция навесов

Чтобы правильно сделать навес, нужно понять из каких элементов он состоит. В основе конструкции – опорные столбы и кровля. Кровля в свою очередь состоит из нескольких деталей:

Несущая балка. Связывает между собой опоры и фермы, на неё приходится большая часть нагрузки. Берётся такого же сечения, что и опорные стойки.
Фермы. Их функция в поддержке кровли конструкции. Это металлическое изделие, в котором элементы соединены в систему геометрических форм. Сечение профиля для их изготовления подбирают в зависимости от размеров постройки. При ширине навеса 3-6 м. для основы формы берётся профиль от 25х25 мм до 40х25 мм. Для соединительных деталей (раскосы) – такой же.
Обвязка. Или по другому обрешётка, прогоны. Обеспечивает дополнительную крепость, связывает воедино всю кровлю.
Облицовка. Это укрытие поликарбонатом или другим кровельным материалом.

Разобравшись с теорией, станет понятнее как построить навес на даче своими руками.

Изготовление

Чтобы конструкция в итоге отличалась прочностью, высоким качеством эксплуатационных свойств, важно производить ее изготовление с соблюдением четкой последовательности необходимых действий

Вот базовые правила, которые необходимо соблюдать для достижения оптимального результата:

Сборка и скрепление элементов фермы производится с помощью прихваток или спаренных уголков;
В создании верхнего пояса участвуют два разносторонних тавровых уголка, стыкующихся между собою наименьшими сторонами;
При создании нижнего пояса используются только равносторонние уголки.
Если ферма очень большая и обладает значительной длиной, то ее элементы соединяются с помощью специальных накладных пластин, а также парных швеллеров для того, чтобы нагрузка на конструкцию распределялась равномерно.
Монтаж раскосов нужно выполнять при соблюдении угла, близкого к 45°, стоек — строго 90°. И те, и другие крепятся с помощью крестообразных равносторонних уголков (или тавровых уголков).
Тавры более всего подходят при изготовлении цельносварных систем.

Только после завершения сборки конструкции с помощью прихваток можно выполнять сварку (ручную или автоматическую), после которой необходимо зачистить все швы. В заключении конструкция полностью подлежит обработке специальным антикоррозийным составом и покраске.

Если при возведении металлической фермы были учтены все вышеописанные правила, то большая вероятность того, что она будет отвечать всем требованиям государственных стандартов и нормам безопасности.

Несущая способность фермы напрямую зависит от ее высоты, и это важно помнить при создании проекта и выполнении чертежей узловых соединений. Трубы из металлопрофиля – наиболее легкий, экономичный и наименее затратный вариант создания конструкций, обладающих высокой прочностью, поэтому именно они стали оптимальным средством для создания стропильных систем больших и малых размеров

В заключение

Навес, сделанный своими руками, позволит в полной мере оценить все его преимущества. Он легко заменит капитальный гараж, оберегая автомобиль от ранней ржавчины и выгорания обшивки салона. Защитит пространство и любые предметы от атмосферных осадков и ветра, поддержит чистоту. Станет полноценным местом для отдыха на дачном участке, что экономичнее, чем производство беседки.

Если у Вас небольшой опыт строительства, монтаж навеса своими руками может показаться сложным. Но это не должно останавливать начинающего мастера. Изучайте больше материала, смотрите видео на YouTube. Чтобы хорошо сделать на практике, для начала осваивается много теории. А затем уже подготовка материала и инструмента, который поможет реализовать Вашу идею.
