Чертежи и расчеты
Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.
При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.
Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

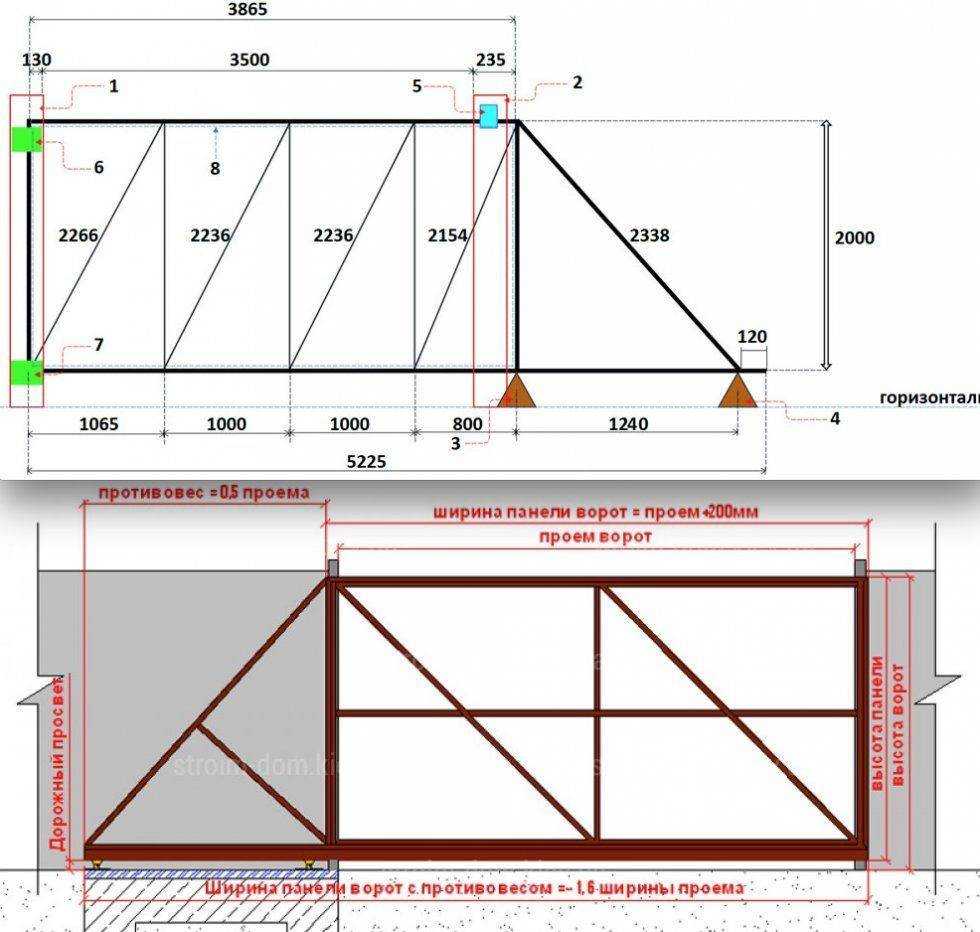

Примерно так должен выглядеть чертеж откатных ворот специалиста
Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.
Особенности проектирования конструкции
Удобство въезда на собственный участок полностью определяется шириной проема, но она же – основа, на которой базируется ценовая составляющая задуманного, сложность обустройства и задействованное в конструкции свободное пространство. Специалисты-проектировщики рекомендуют отталкиваться не от помпезности и желания произвести впечатление на окружающих, а от целесообразности.
Можно использовать стандартный проект, выбрав из многочисленных предложений на Всемирном информационном пространстве.
Индивидуальное проектирование требуется в случаях, которые редко встречаются в частных землевладениях или на дачных участках:
- нужен въезд для габаритного или грузового ТС;
- сразу за въездом находится крутой поворот;
- перед домом оборудована парковка, расположение на которой нескольких авто требует маневрирования.
Кроме точно рассчитанных размерных параметров, непременно учитываются и технические показатели. Под ними подразумевают тип сооружения (а они есть разные) и стройматериалы, оптимальные для этого варианта.
Можно встретить утверждения, что важны только длина и ширина, но в суровой реальности нужно непременно учитывать вес используемых деталей и место, которым располагает владелец участка, чтобы откатывать створку в одну или обе стороны вдоль забора.
Изготовление бетонного основания
Разметка ямы под фундамент для откатных ворот
В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.
Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.
Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.
Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.
Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
Далее привариваем поперечные связи из той же арматуры.
Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.
Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).
В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.
Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется короной
или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.
Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.
Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.
Заливка ямы бетоном
После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.
Изготовление створки ворот и этапы монтажа
Перед началом работ определитесь с размерами ворот — шириной и высотой. В нашем примере рассмотрен вариант с шириной проезда 4 м, длиной направляющей — 6 м, высотой ворот — 2 м.
Материалы и инструменты
Расчет материалов сделан для представленной на чертеже конструкции, с односторонней обшивкой профнастилом, для климата с промерзанием грунта на глубину до 1,5 м.

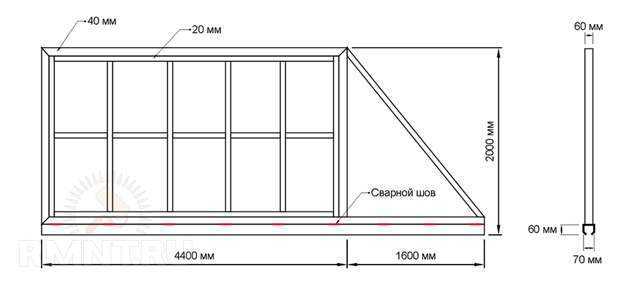

Чертёж ворот
Таблица. Расход материалов на установку откатных ворот
| Материал | Расход | |
| Бетонирование силовой рамы на глубину 1,5 м | цемент | 150 кг |
| песок | 450 кг | |
| щебень | 450 кг | |
| арматура, диаметр 10–14 мм | ~20 м | |
| Закладная | швеллер № 16 — № 20 | 2 м |
| Нащельник | труба квадратного сечения 60х60х2 мм | 2,5 м |
| Полотно ворот (4х2 м) | профнастил | 10 м2 |
| труба прямоугольного сечения 60х40х2 мм | 26 м | |
| труба прямоугольного сечения 40х20х2 мм | 20 м | |
| краска | 1 банка | |
| грунтовка | 1 банка | |
| растворитель | 1 банка | |
| электроды | 1 упаковка | |
| саморезы по металлу | 150–200 шт. |
Необходимые инструменты:
- лопата;
- болгарка;
- сварочный аппарат;
- шуруповёрт;
- уровень;
- рулетка;
- малярная кисть или пульверизатор.
Изготовление створки
Каркас рамы — сварная конструкция. До начала работ нужно организовать место — выложить при помощи строительного уровня кирпичи под будущую конструкцию. Сделайте заготовки каркаса. Очистите трубы от грязи и ржавчины.
Вам понадобятся отрезки трубы 60х40 мм длиной: 6 м — 1 шт., 4,4 м — 1 шт., 2 м — 2 шт., 2,56 м — 1 шт.
И отрезки трубы 40х20 мм длиной: 4,32 м — 3 шт., 1,92 м — 2 шт., 1,88 м — 4 шт.
К направляющей (необходимо купить), закрытой с двух сторон заглушками, приварите трубу 60х40 мм длиной 6 м, прихватывая с двух сторон через каждые 750 мм. Перпендикулярно к основанию приварите (также точечно) трубы 60х40 мм длиной 2 м (подрезав края под 45°) и соедините их верхушки трубой длиной 4,4 м.
От свободного конца основания к ближайшему углу приварите трубу 60х40 мм длиной 2,56 м. Площадь полотна заполните конструкцией из труб 40х20 мм по схеме. При этом узкую трубу нужно варить заподлицо с широкой — при односторонней обшивке и по центру — с двухсторонней.
Сварочные швы зачистите болгаркой и обработайте антикоррозионным средством. Покрасьте полученный каркас.
Раскроите профнастил и обшейте раму при помощи саморезов.
Бетонные работы
Подготовьте силовую раму. Для этого из арматуры и швеллера нужно сварить конструкцию длиной 2,2 м и высотой 1,5 м по представленной схеме.
Схема каркаса для бетонирования силовой рамы
Подготовьте П-образный котлован под раму так, как это показано на рисунке, приготовьте раствор, исходя из расчета материала (порционно), установите раму и забетонируйте конструкцию. Время застывания не менее недели.
Схема монтажа силовой рамы
С противоположной стороны проезда, рядом со столбом забора, установите столб для крепления верхних роликов и уловителей (нащельник). Его можно забетонировать, а можно приварить к закладным конструкциям из уголка, вмонтированным в столб забора.
Монтаж конструкции
При покупке фурнитуры вам дадут инструкцию по монтажу, но иногда у продавца её попросту нет. Рассмотрим общий случай.
1. Приварите регулируемую подставку к силовой раме (в начале и в конце, оставляя необходимый просвет) и установите роликовые опоры на болты подставки.
2. Приварите к силовой раме площадку под привод.
3. Установите ворота на роликовые опоры, продев ролики в прорезь направляющей балки. С помощью уровня выставьте горизонталь на регулируемой подставке. Если подставка не предусмотрена, роликовые опоры привариваются к закладной (швеллеру) после проверки горизонтальности.
4. Каркас верхних роликов приварите к закладным на столбе со стороны силовой рамы. Проверьте, чтобы полотно ворот стояло идеально ровно.
5. Приварите к нащельнику сначала нижний, а затем верхний уловитель. Нижний уловитель должен оказаться на несколько миллиметров выше концевого ролика направляющей. Верхний уловитель приваривается чуть ниже верха ворот.
6. Зажмите болтами концевой ролик в направляющей балке.
7. Установите и подключите привод и при необходимости дистанционное управление.
Ваши ворота готовы к эксплуатации.
рмнт.ру
Плюсы и минусы самодельных конструкций
Популярность самодельных откатных ворот обусловлена их следующими достоинствами:
- Плавным и тихим движением створок.
- Большим сроком службы.
- Наличием автоматизации.
- Устойчивостью к механическим и погодным воздействиям.
- Удобством эксплуатации.
При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.
Список недостатков состоит из таких пунктов:
- В процессе монтажа приходится дополнительно бетонировать столбы.
- Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
- Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.
На самодельные ворота можно установить сигнальную лампочку.
Все детали собираются по инструкции, прилагаемой к роликам
Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.
Для изготовления нужны:
- комплектующие для фурнитуры;
- опорные трубы;
- электродрель;
- стальные уголки;
- гаечный ключ, набор сверл.
Может понадобиться электропривод и аксессуары к нему.
Концевой ролик
Основная его задача – снимать нагрузку с основных роликов. Работает он вместе с нижним улавливателем и должен входить в него без проблем. Концевик выглядит как пластиковое кольцо, вращающееся в П-образном профиле. Вместо полимерного колеса может быть использовано стальное с подшипником. Ролик заезжает в нижний уловитель и распределяет весовую нагрузку полотна на две точки. Закрытые ворота опираются с одной стороны на роликовые каретки, с другой – на концевой ролик.
Роликовый кронштейн
Эта часть роликового механизма изготавливается обычно из оцинкованной стали. Устанавливается на нижнюю панель раздвижных ворот. Предназначение – защита полотна от падения в случае обрыва.
Верхний и нижний уловитель
Это фиксаторы, которые удерживают ворота в закрытом положении. Нижний улавливатель вместе с концевым роликом создает дополнительную фиксацию полотна. Уловители имеют толщину от 2 до 5 мм. Половина веса полотна ложится на нижние уловители.
Ограничитель бокового качания
Вертикальная поддержка в виде поддерживающих роликов используется для поддержания полотна без раскачивания от порывов ветра. Состоит ограничитель из полимерного колеса с креплениями.
Роликовые каретки
Особое внимание при монтаже раздвижных ворот нужно уделить этой детали. Именно на роликовую каретку ложится вес конструкции
По кареткам перемещается несущий профиль, к которому приварено воротное полотно. Каретки принимают на себя ударные и динамические нагрузки, передавая их на опоры. Некачественные ролики быстро разрушаются. Дешевые подшипники вызывают скрип при каждом открывании ворот. Для длительного использования лучше применять усиленные подшипники. Каретки могут быть с полимерными или металлическими роликами. Крепить их лучше на сварку, а не на шпильки и болты.

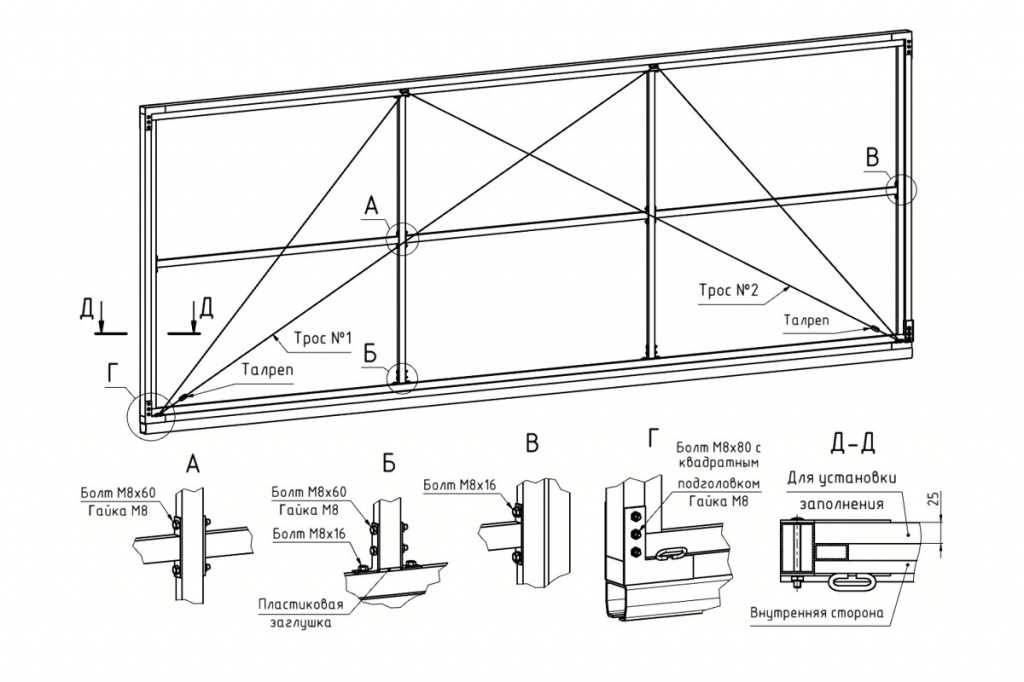

Инструкция по сборке откатных ворот
Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

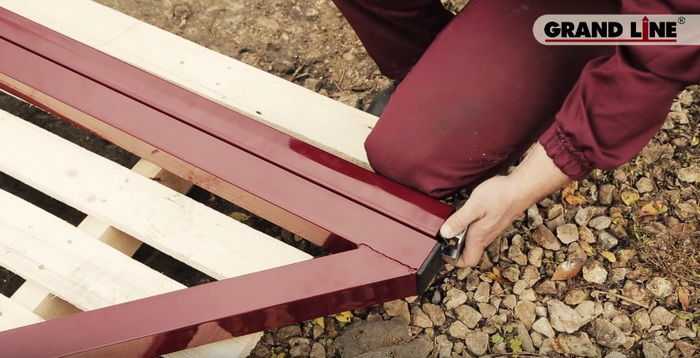

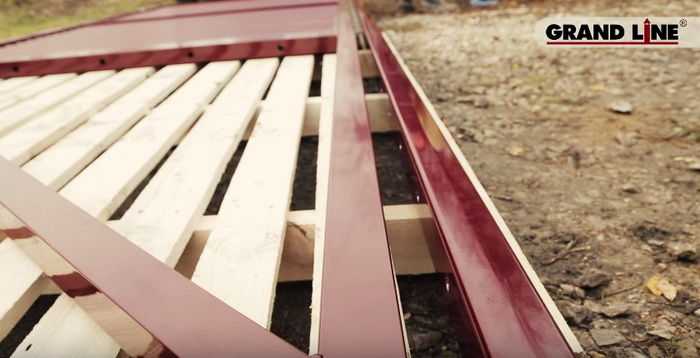

Болтами М8 соединяется угловая рама и откатное полотно.
На отверстия на раме и воротах устанавливаются пластиковые заглушки.

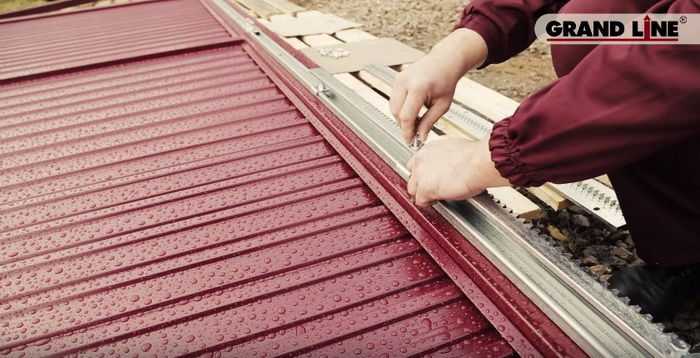

К нижней части откатного полотна прикрепляется направляющая шина.
Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.
В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).

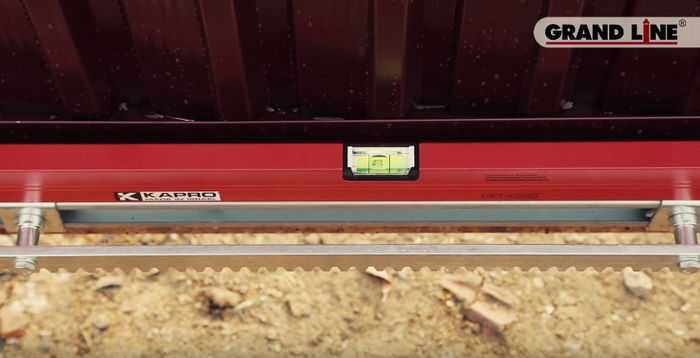

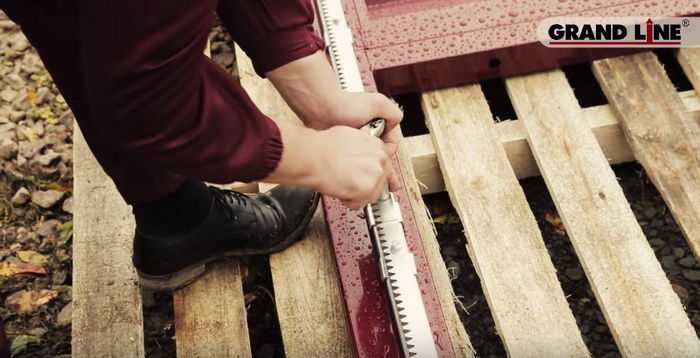

К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).
Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты
Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.

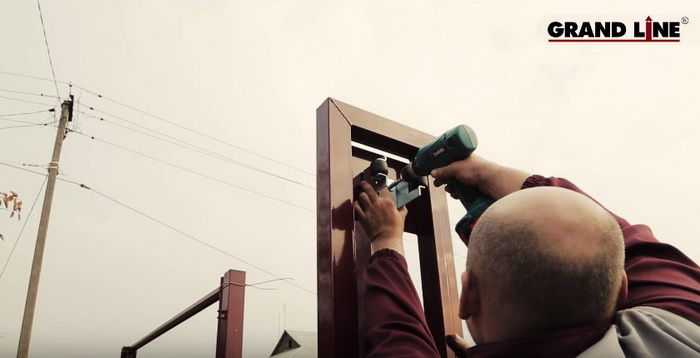

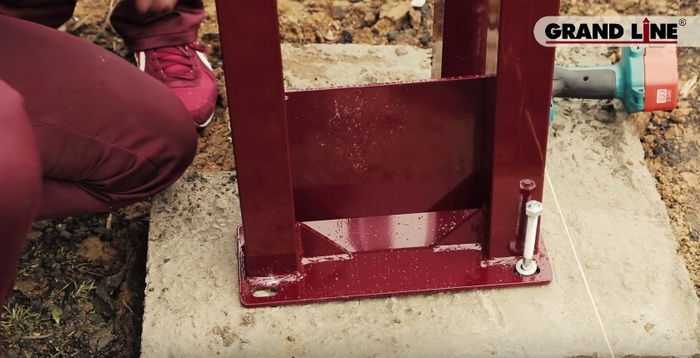

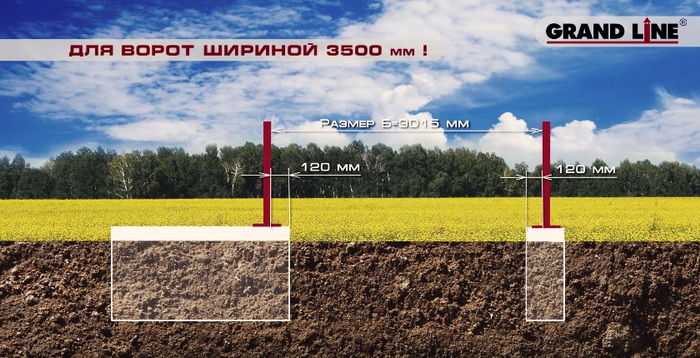

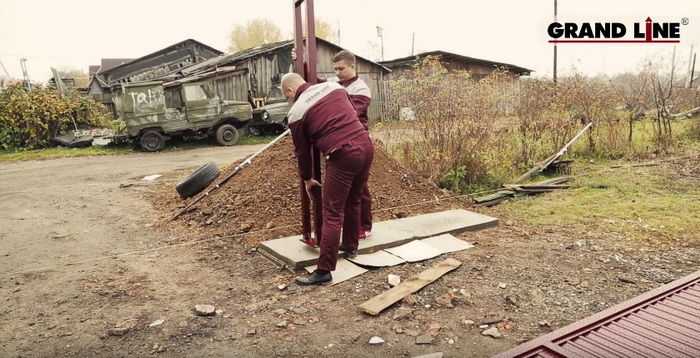

На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.

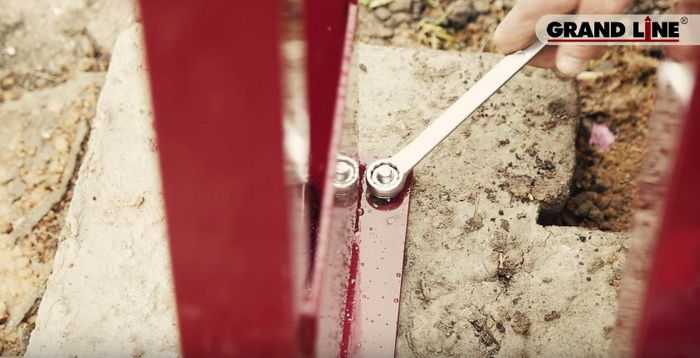

Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.
Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.

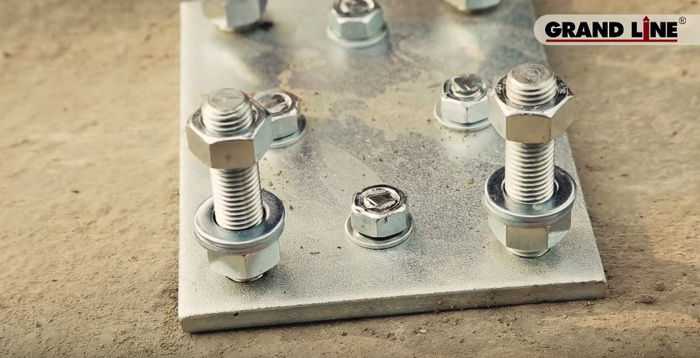

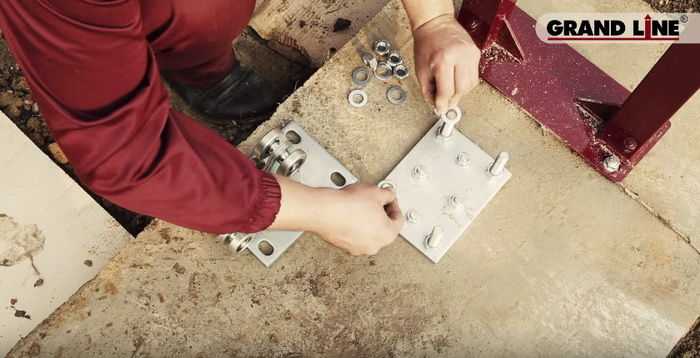

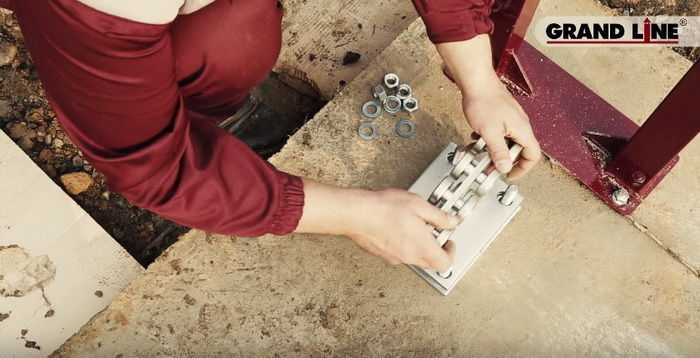

После подготовки крепежей выполняется установка роликовых опор.
В опорную рамку проводится монтаж роликов с помощью небольшой шины.
Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).
По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.
Со стороны уголка надо установить заглушку.
С противоположной стороны установите опорный ролик.

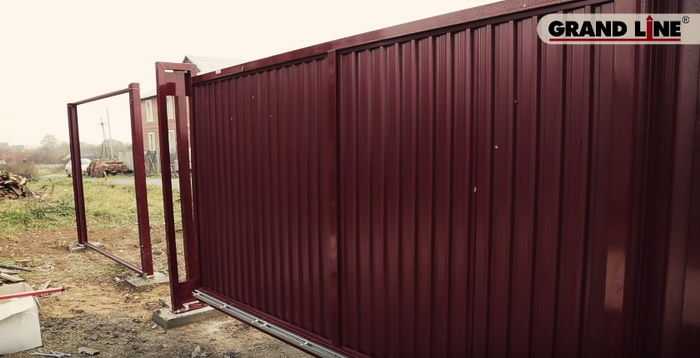

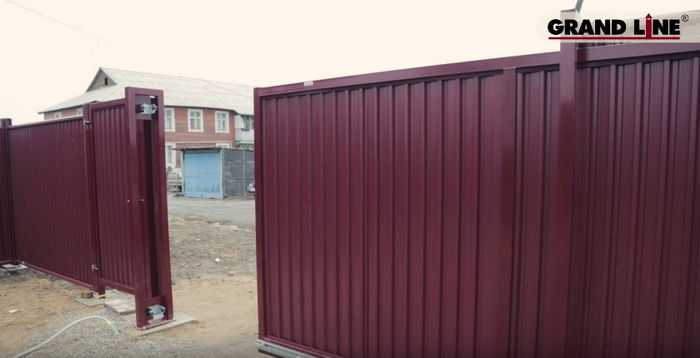

Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.
После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.
Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4 Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.

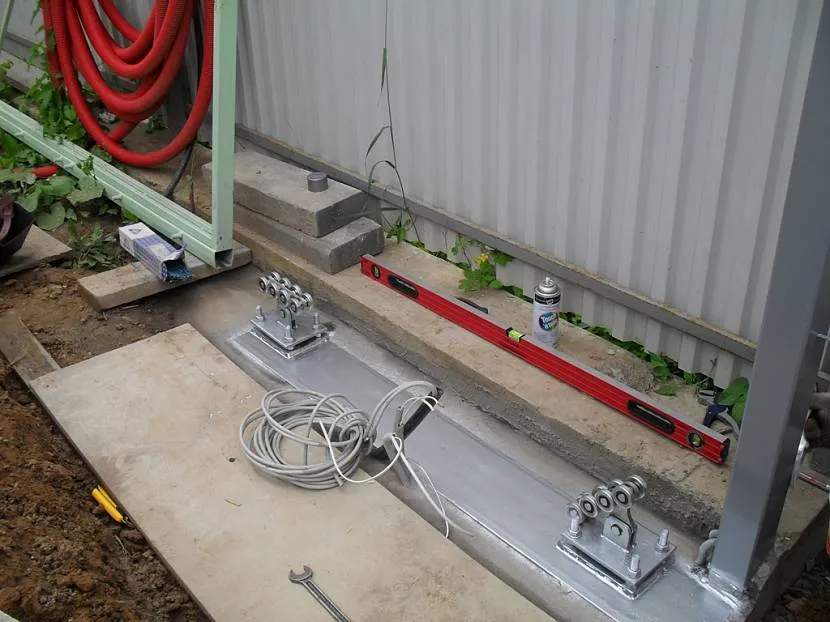

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

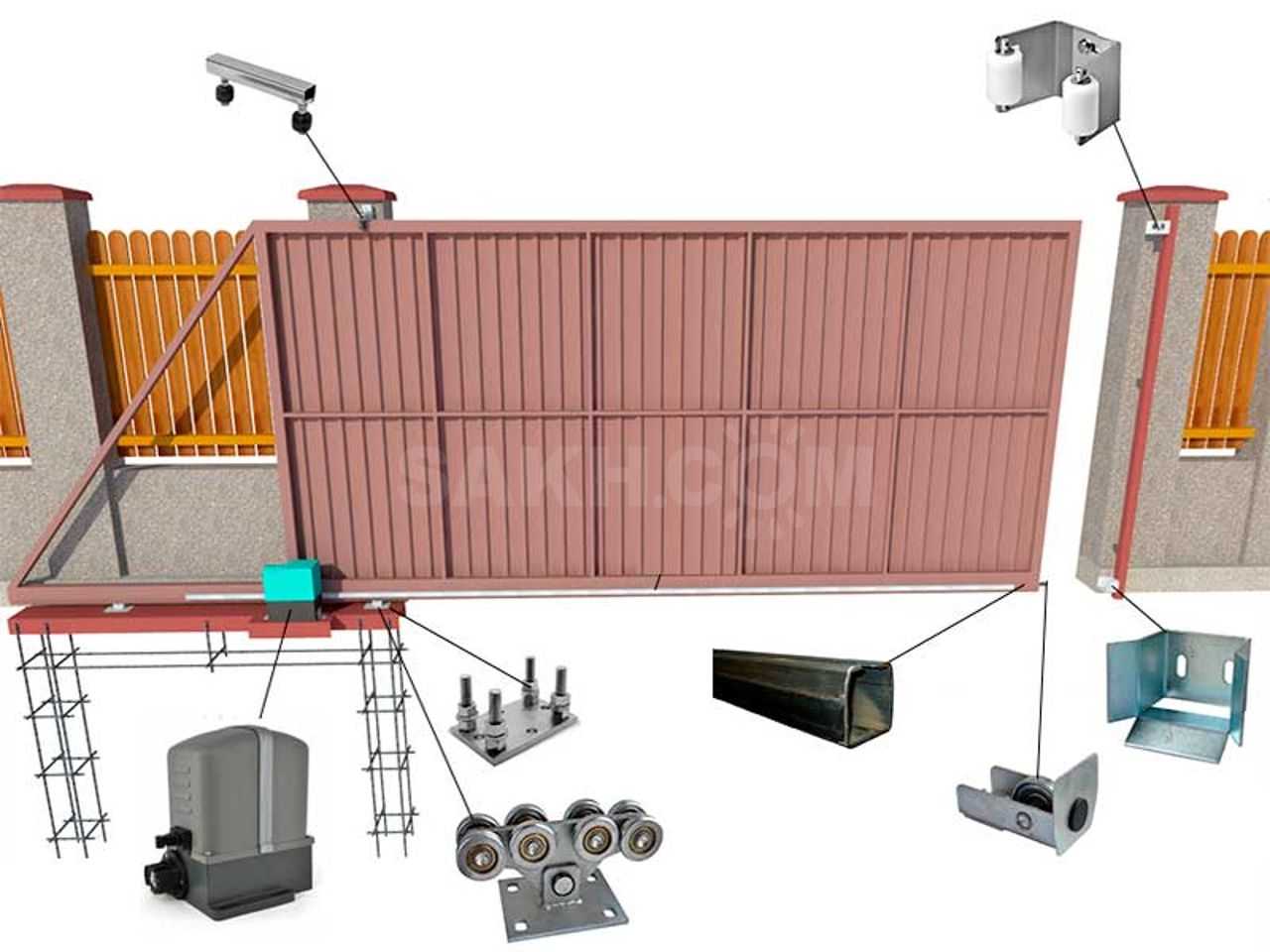

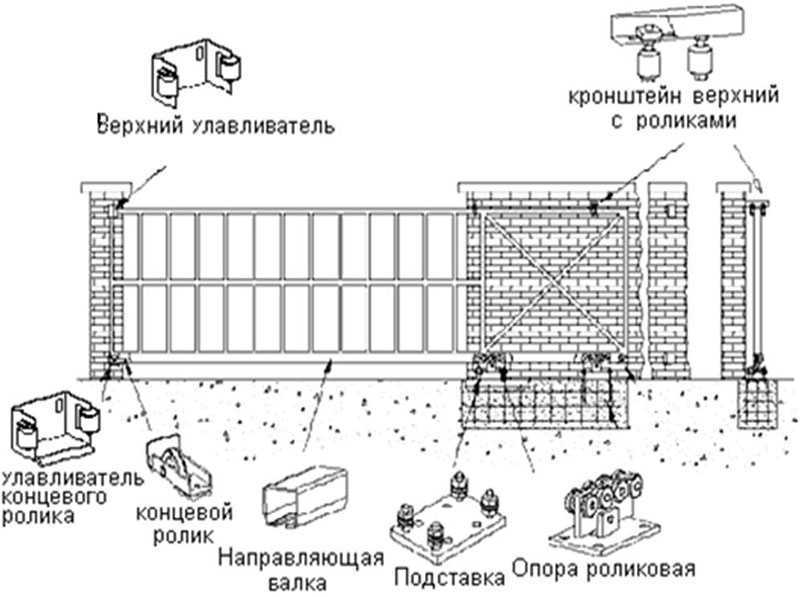

Конструкция и устройство ворот с откатным механизмом

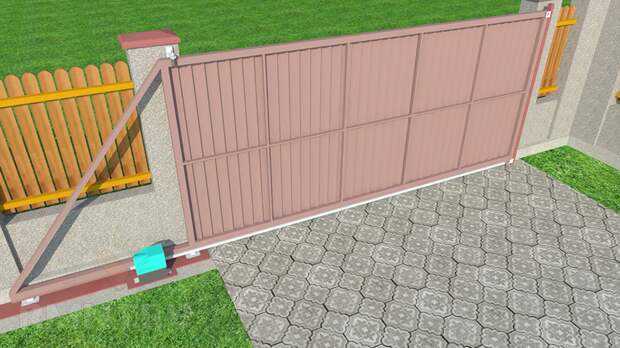

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:
- Каркас для откатного полотна.
Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.
Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.
Полотно для передвижения.
Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.
Несущая балка для ворот.
Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.
В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.
Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
Ролики для перемещения полотна.
Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.
Фундамент.
Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.
Держатели, препятствующие раскачиванию ворот.
Автоматические элементы и зубчатая рейка.
Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.
Изготовление рельсовых откатных ворот своими руками
Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.
ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота
Необходимые для работы инструменты и материалы
Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.
Подготовка основания для двигательного механизма
Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.
Установка опорных столбов и монтаж направляющих
На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.
К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.
ФОТО: youtube.comНижняя направляющая рельсовых ворот
Изготовление полотна откатных ворот
Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.
ФОТО: youtube.comИзготовление рамы ворот
ФОТО: youtube.comОкраска рамы ворот
Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.
ФОТО: youtube.comКаркас ворот, обшитых профнастилом
Установка конструкции и фурнитуры
Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами. По одному ролику ставится сверху для удерживания створки ворот от наклона.
ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик
Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.
Статья по теме:
Главные составляющие ворот
Главные составляющие ворот.
Комплектующие выбирают, учитывая такие критерии: общий вес ворот, ширину проема, высоту полотна ворот.
Консольные комплектующие – главные составляющие устройства ворот. Механизм оборудования включает в себя несколько элементов: с верхним поддерживающим роликом, нижними роликами, концевым роликом балки, с улавливателями (вверху и внизу), с заглушкой на конце направляющей и самой направляющей.
Обшивка рабочей поверхности надежная и недорогая. Хотя существуют и другие: из деревянного бруса, оцинкованного листа, натурального дерева, сэндвич-панелей и много других.
Рама является основной частью. Конструкция ее должна быть устойчивой. В изготовлении задействуют профильные металлические (иногда – алюминиевые) трубы. Длина и ширина ее зависят от проема (его высоты и ширины).
Для автоматических ворот необходимы привод, пульт, ключ, лампа-маячок, рейки зубчатые.
Выбор материала для полотна огромен. Но именно из профнастила ворота делают достаточно часто. Этот стройматериал отличается широким спектром цветовой гаммы и разными видами. Чтобы выбрать что-то подходящее, нужно увидеть материал своими глазами, при желании можно пощупать руками. Ведь ворота ставят не на один год.
Тем более что они не только защищают участок, имущество, но выполняют еще и эстетическую задачу. Сам хозяин должен любоваться своим детищем: ворота, смонтированные собственными руками, должны вызывать только приятные эмоции.
Крепить обшивку из профнастила лучше саморезами 5,5Х19 или заклепками 3,2Х10 вытяжными кровельными. На один лист обшивки их нужно штук 12-14.
Покраска
Покраска ворот входит в аспект ухода, но не всегда является обязательным. Некоторые материалы обладают высокой устойчивостью к природным явлениям, и к коррозии как последствию. Им нет необходимости быть постоянно в краске, которая защищала бы их от таких явлений.
Но если речь идет о дешевых материалах, их определенно нужно красить, и желательно хорошей, специальной краской. Это даст гарантию того, что эти ворота честно прослужат несколько лет, не заржавев. В последствии во время эксплуатации может понадобиться обновить краску. Времени на это уходит крайне мало.
Однако если этим не заниматься, как уже было сказано выше, все может вытечь в довольно серьезные последствия как для самого забора, так и для механизмов, приводящих его в действие.
Стадия подготовки
Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:
- выбор автоматики и комплектующих деталей;
- определение схемы и размеров будущей воротной конструкции;
- подбор материала для облицовки;
- сбор информации о месте, где будет производиться монтаж.
Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Монтаж ворот
Переходим к следующему этапу – как установить откатные ворота:
- Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
- Вставляем в направляющую рамы ролики.
- Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
- Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
- Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.
Монтаж кареток фурнитуры откатных ворот
И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:
- ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
- дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
- чем больше пролет между каретками, тем лучше, но без особых усердий;
- накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
- сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.
Видео описание
В видео показано, как установить откатные ворота своими руками, поэтапно:
На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью
Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи
Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.
Регулируемая по высоте каретка
Заключение
Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.
Чертежи, схемы, эскизы и конструкция откатных ворот
Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.
Ширина проема ворот
Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.
Длина полотна
Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.
Высота ворот
Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.
Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры
Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см
Чертеж
Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.
