Изготовление и установка распашных ворот с элементами ковки

Разнообразие видов и стилей

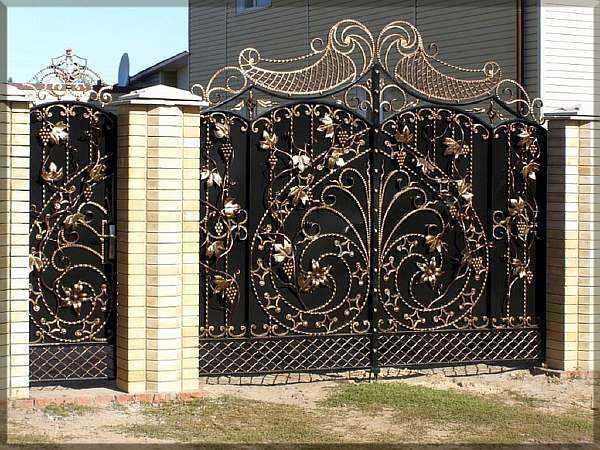

Металлические кованые ворота бывают не только «прозрачными» с различными ажурными узорами. Мастера своего дела готовы предложить и другие варианты:

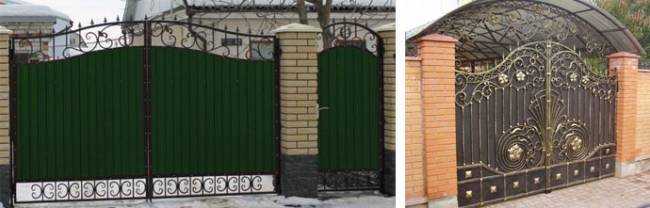

1. Конструкции с листовым железом. На гладкий металлический профиль накладываются оригинальные кованые элементы.
2. Кованые ворота с деревом. Этот вариант выглядит дорого и основательно. Деревянные панели в такой конструкции чередуются с панелями, выполненными с кованым узором. Как правило, такие входные группы, замечательно сочетающиеся с кирпичным, мраморным или каменным окружением, выполняются сплошными.
3. Кованые ворота с поликарбонатом. Листы поликарбоната дополняют изящную художественную ковку металлических ворот.

Что касается стилевого решения кованых конструкций, то здесь существует множество вариантов. Суровая готика, пышное барокко, строгий классицизм, классический романский стиль или выразительный модерн – выбор зависит от вкуса владельца коттеджа и общего стиля, в котором выполнено строение

Независимо от того, самые ли простые кованые ворота или эксклюзивные изделия предпочтет потребитель, важно, чтобы стилевое решение металлического изделия прекрасно сочеталось с крупными и малыми архитектурными элементами и общим дизайном участка

Ассортимент изделий

По способу исполнения различают калитки с коваными элементами:

• открытые. Это решетчатые ограды, предоставляющие практически полный обзор участка с улицы. За счет этого они выглядят легкими, ажурными;
• закрытые. Сплошные секции, отличающиеся большими габаритами и весом. Их основание может быть выполнено из листового металла или мелкой сетки.

По размерам различают изделия:

• входные — простые кованые калитки шириной до 1,5 м;
• въездные — полотна наподобие ворот, в которые проходят транспортные средства.

По высоте входные конструкции могут быть:

• низкими (до 1 м);
• средними (до 1,8 м);
• высокими (от 1,8 м).

Рекомендация: не следует делать полотно слишком габаритным — это приведет к быстрому износу фурнитуры (замка, петель).

По дизайну различают изделия:

• стандартные. Это калитки прямоугольной формы, отличающиеся своей простотой и лаконичностью. Они имеют ровные, строгие линии, минимум декора. Их основные свойства — защита участка, практичность;
• арочные, верхняя часть которых оформлена в виде дуги;
• эксклюзивные. Это красивые кованые калитки, которые изготовляются по индивидуальному эскизу и часто имеют большое количество декоративных элементов, узорчатых вставок.

По материалу изготовления различают калитки:

• полностью кованые, состоящие исключительно из металлических деталей;
• комбинированные, сочетающие в себе разные элементы. Ковка выгодно смотрится на фоне дерева, кирпичного или каменного основания.

Виды профнастила

Профлист делает заборы с решетками более практичными и надежными. Согласно технологии материал покрывают защитным антикоррозионным слоем, благодаря которому ограждения выдерживают неблагоприятные погодные условия. При условии правильного монтажа они простоят не менее полувека.

Для заборов и калиток используют профнастил с обозначением С8 или С10, изготовленный методом холодного проката из тонкой стали (толщина 0,5-0,7 мм). Высота гофры у этих марок составляет 8 или 10 мм. Для ворот лучше всего купить оцинкованное изделие не с лакокрасочным, а с полимерным антикоррозионным покрытием, нанесенным с двух сторон. Полимер выбирают с учетом условий эксплуатации из следующих вариантов:

• полиэстер – увеличивает срок службы с 10-15 до 20-30 лет;
• пурал – ржавчина на металле не появится в течение 50 лет;
• пластизол – толщина слоя 0,2 мм, поэтому профлист становится более стойким к механическим воздействиям (сильный ветер, град, песчаные бури);
• PVDF – идеальная защита от химически активных растворов (например, соленой воды, кислот, щелочей), подходит для ограждения домов в приморских районах.

Многие пользователи выбирают однотонный материал различных цветов. Ворота из красного профнастила хорошо комбинируются с черными решетками, на синем или коричневом фоне эффектно смотрится золотистый декор. Среди новинок стоит назвать рисунок под дерево или кирпич. Издалека имитацию не отличить от натуральных материалов, а в сочетании с ажурными деталями она выглядит особенно богато.

Стоимость ограждений с элементами ковки

Цена готовых изделий зависит от нескольких факторов:

Примерная цена ворот из профнастила с элементами ковки в Москве и Московской области приведены в таблице.

Компания	Цена, рубли
Тех&Ков	от 5000 руб/кв.м
СервисСтрой	68 000 (откатные ворота, 8х2 м)
Центр Ковки	10000 (ворота 3,5х2,2 м и калитка 1х2,1 м)

Монтаж ворот и калитки из профлиста с элементами ковки

Самым популярным типом остается распашная модель, состоящая из столбчатых опор и двух створок, присоединенных к ним с помощью навесов. При установке конструкции применяется типовая технология, как и для других ограждений. Перед началом процесса осматривают и размечают участок. Створки должны распахиваться на улицу, чтобы при открывании они не отнимали полезное пространство двора.

Понадобятся такие материалы и комплектующие:

• лист для обшивки – его количество зависит от размера калитки и площади ворот;
• круглая или профильная труба для столбов с размером сечения не менее 100 мм;
• навесы (лучше с подшипником);
• саморезы по металлу;
• замок;
• грунт, краска, преобразователь ржавчины;
• бетонная смесь из цемента марки 400.

Монтажные работы осуществляют поэтапно:

1. Установка столбов. Размечают участок, бурят скважины для столбов до 1,5 м глубиной. Строго вертикально выставляют опоры, заливают их бетонным раствором, которому дают затвердеть в течение 2 дней.

2. Сварка и сборка каркаса. Рамы для ворот из профлиста и калитки изготавливают согласно чертежу, на котором нанесены все размеры. Сварку выполняют на ровной площадке, не допуская перекосов. Готовые рамы примеряют к опорам, отмечают места расположения навесов и приваривают их. Калитка обычно навешивается на 2 петли, а для тяжелых ворот лучше предусмотреть 3.

3. Обшивка каркаса профнастилом. Его крепят к рамкам саморезами с цинковым покрытием. Подгонку под размеры каркаса выполняют болгаркой с зубчатым диском и на небольшой скорости – во избежание нагрева полимерного покрытия. Чтобы в дальнейшем элементы ковки были расположены в плоскости рамы, лист слегка углубляют по отношению к ней.

4. Оформление запирающего устройства. В створках ворот прорезают пазы для металлического штыря-шпингалета. Другой вариант – приварить уши для навесного замка.

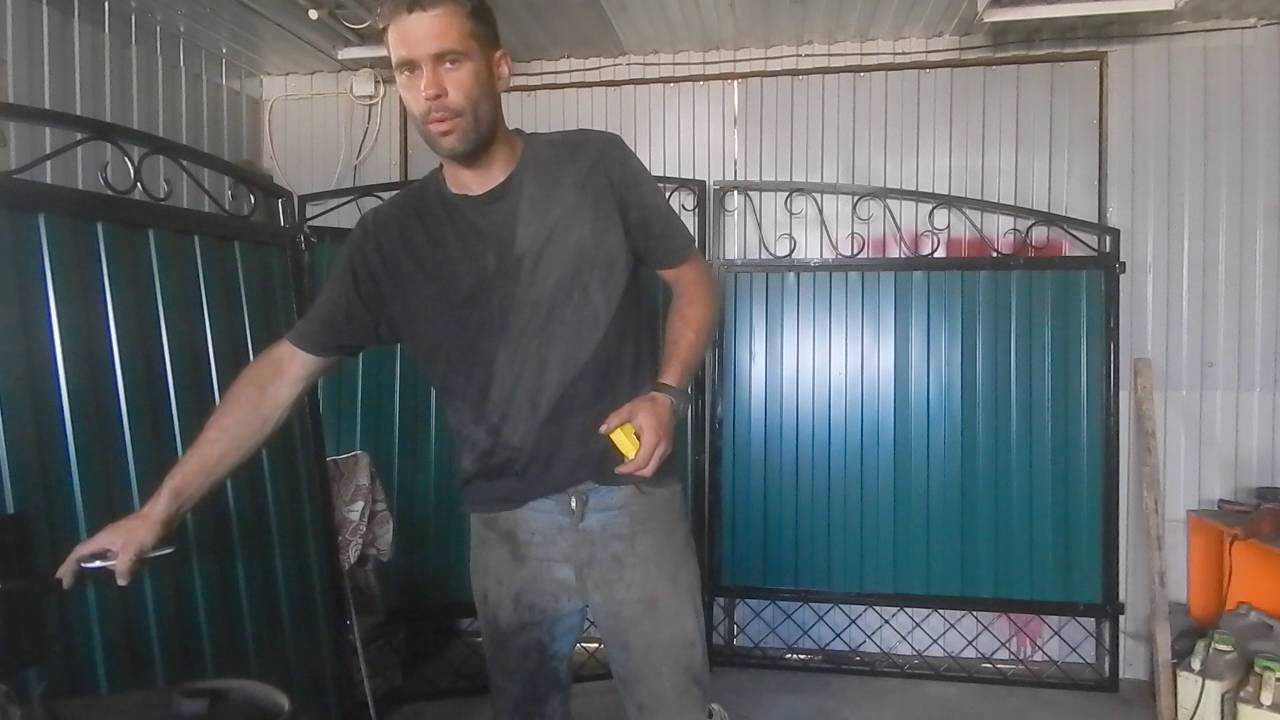

Самодельные ворота ,обзор, размеры и материалы

5. Монтаж элементов ковки. Декор располагают с наружной стороны ворот, а затем приваривают или прикручивают к раме. Чтобы детали держались над плоскостью листа, их сваривают или соединяют между собой дополнительным крепежом.

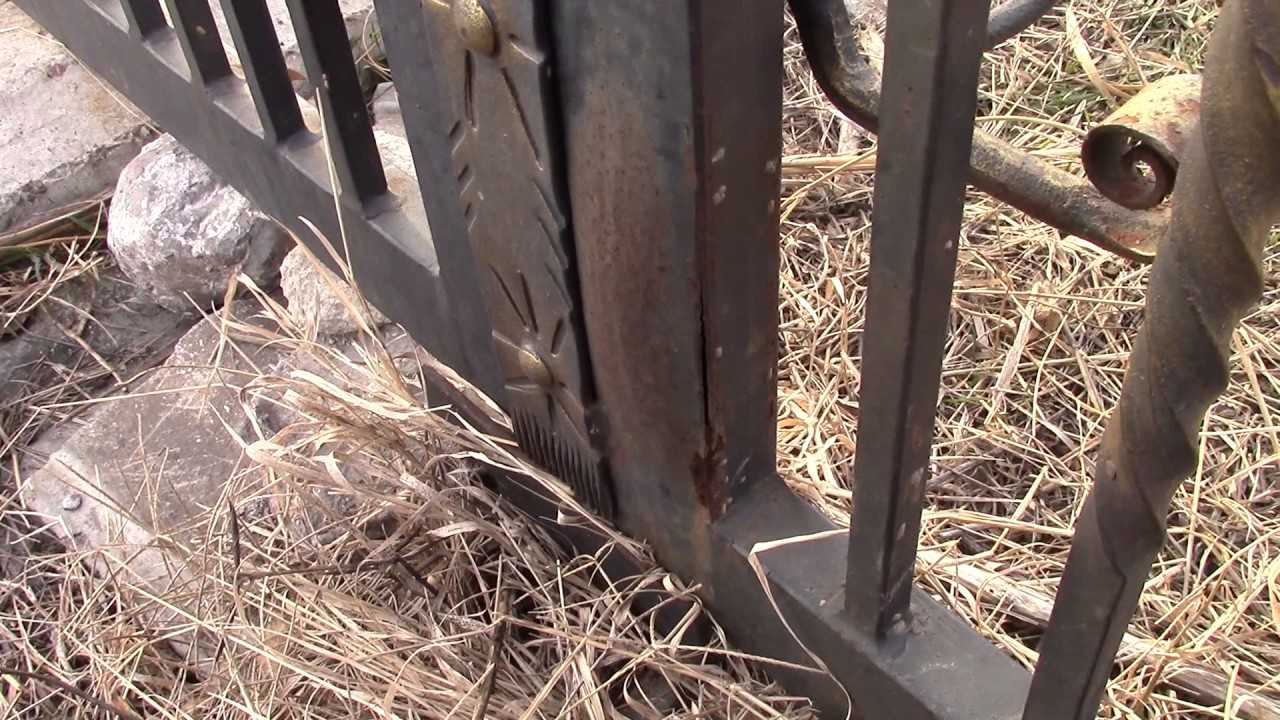

Кованые ворота и калитка. Ошибки при изготовлении,сварке.

Сборка кованых ворот и калитки

Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.

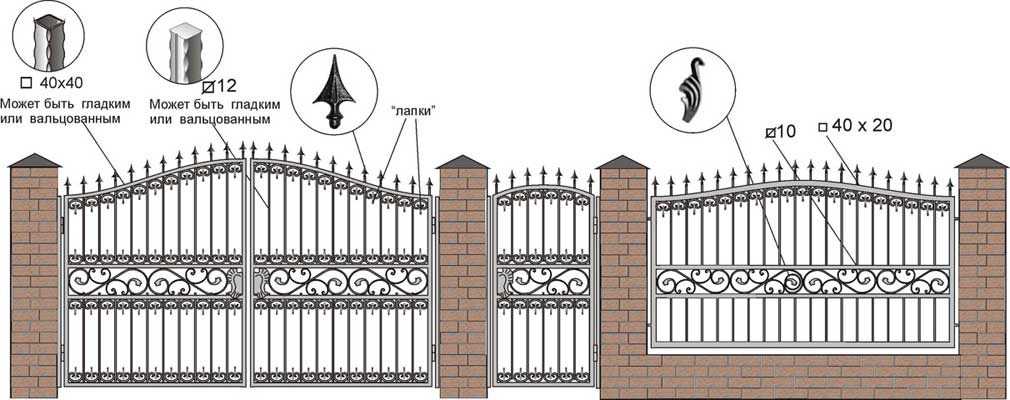

Чертеж для изготовления

Инструменты и материалы

При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.

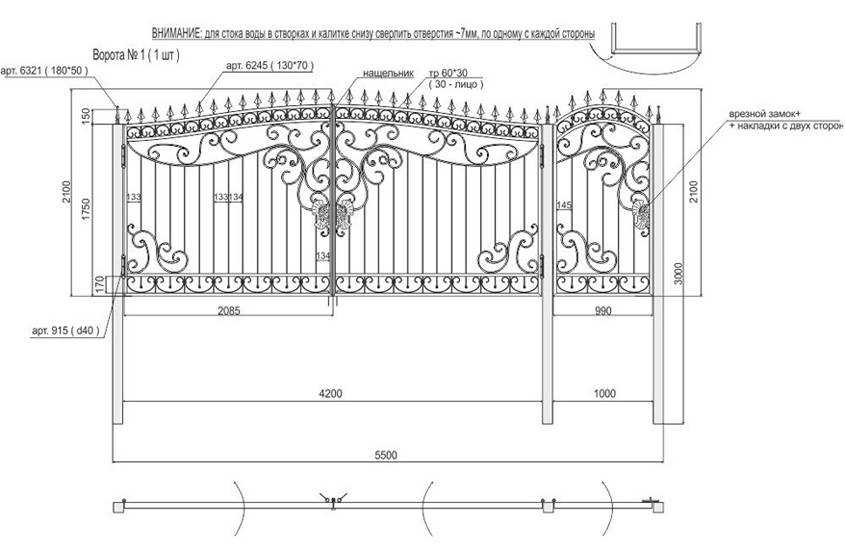

Эскизы ворот

Чтобы ковать различные изделия своим руками, будут необходимы:

• большой ровный стол для соединения деталей;
• аппарат для сварки;
• инструменты для работы с металлом;
• болгарка для обработки сварочных швов.

При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.

Схема створок и калитки

Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.

Принцип холодной ковки

Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.

Эскиз калитки и ворот

Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.

Особенности горячей ковки

Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.

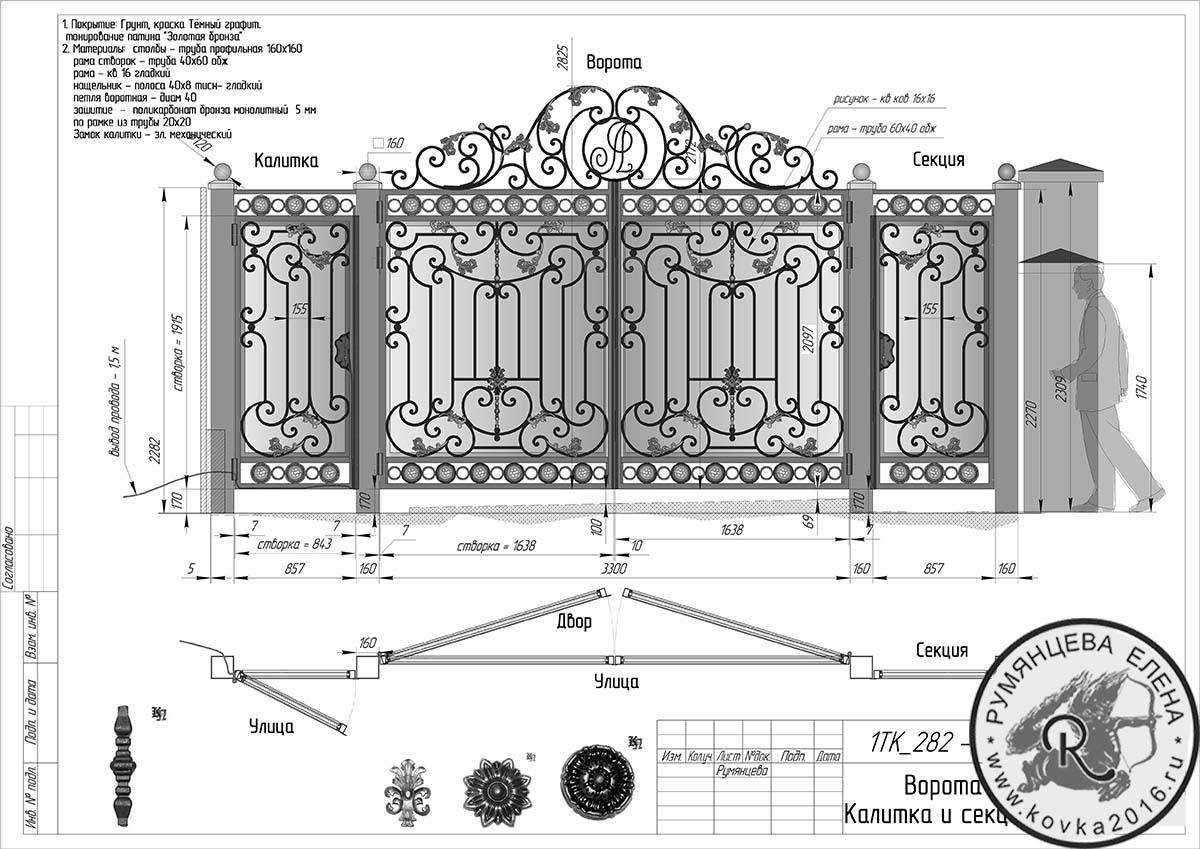

Чертеж створок с коваными элементами

Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.

Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.

Около дома

Изготовление створки

Прежде чем начать работу, нужно подготовить все материалы. Далее пошаговая инструкция выглядит таким образом:

1. Сварка каркаса из профтрубы 30х30 мм. Если обшивать каркас с одной стороны металлическим листом, то желательно использовать более толстую профильную трубу.
2. Предварительная сварка производится точечно, чтобы створку не перекрутило.
3. Каркас проверяется на соответствие размеров.
4. Швы проваривают инвертором.
5. С помощью сварки крепят ручки, после чего обрабатывают шлифмашиной.
6. Все металлические элементы покрывают антикоррозийным составом. Белый налет, который появляется после обработки, снимается ветошью. Далее приступают к окрашиванию изделия. Современные краски не только украшают элементы сооружения, но также защищают от негативных внешних факторов.

Створки с калиткой

Монтаж кованых ворот и калитки

Надежность и долговечность изделия зависят непосредственно от правильного монтажа. Для крепления профильные трубы заглубляют в землю, заливают цементом, дополнительно закрепляют кладкой камня или кирпича. С учетом значительной нагрузки при установке конструкции торопиться не стоит. Нужно выждать, пока фундамент полностью наберет прочность.

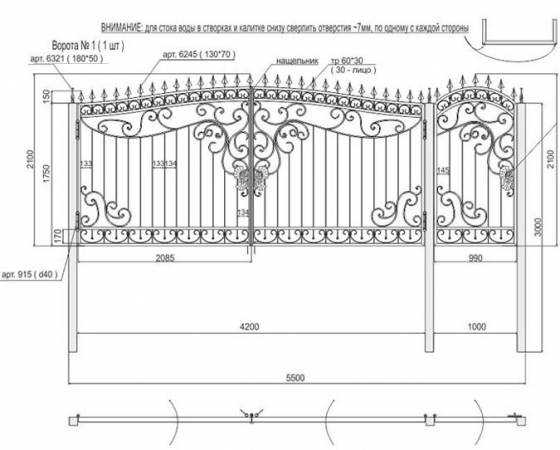

Схема для установки конструкции своими руками

Когда опоры будут закреплены, створки навешивают на петли. Чем створки тяжелей, тем большее количество петель требуется.

Подробную инструкцию по изготовлению и монтажу конструкции кованых ворот и калитки можно посмотреть на видео ниже.

Пошаговая инструкция по изготовлению ворот

Вначале устанавливают столбы для крепления створок и калитки. Как уже было сказано, основанием для них служит труба 100х80 мм.

Установка столбов

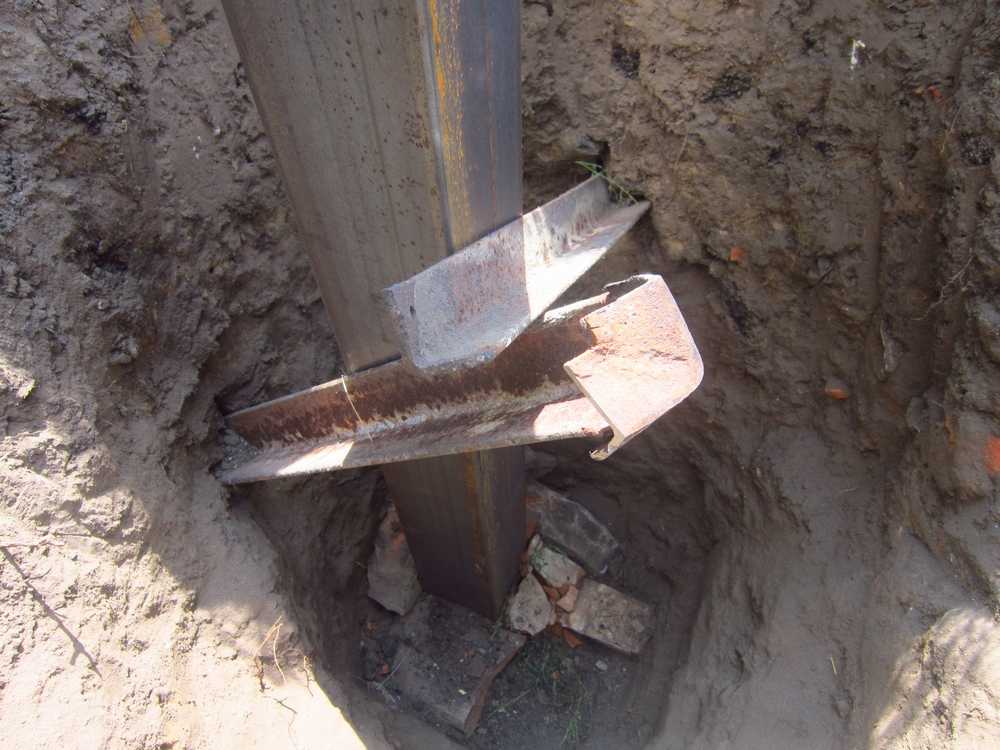

Чтобы установить трубу, понадобятся ямы в грунте. Их глубина должна быть больше точки промерзания грунта на 30–40 сантиметров. Далее:

1. На дне нужно устроить дренажный слой из песка (10–15 сантиметров) и гравия средней фракции толщиной до 25 сантиметров. Дренаж утрамбовать и пролить водой для осадки.
2. Между столбами для крепления створок нужно отрыть канаву на глубину до 40 сантиметров и также уложить дренажный слой.
3. По дну канавы установить арматуру из дорожной сетки 50х50 мм и перемычку из любого металла между столбами, которую необходимо приварить к ним.
4. Поверх сетки поместить швеллер № 10, увязав с арматурой таким образом, чтобы его основание было на уровне грунта. Впоследствии в нём нужно будет сделать отверстие для фиксации створок.
5. Установить столбы в предназначенные для них приямки, контролируя вертикальное расположение, установить временные распорки.
6. Приготовить бетонный раствор марки 300 и залить столбы и канаву вровень с грунтом. Заливку можно производить в грунт.

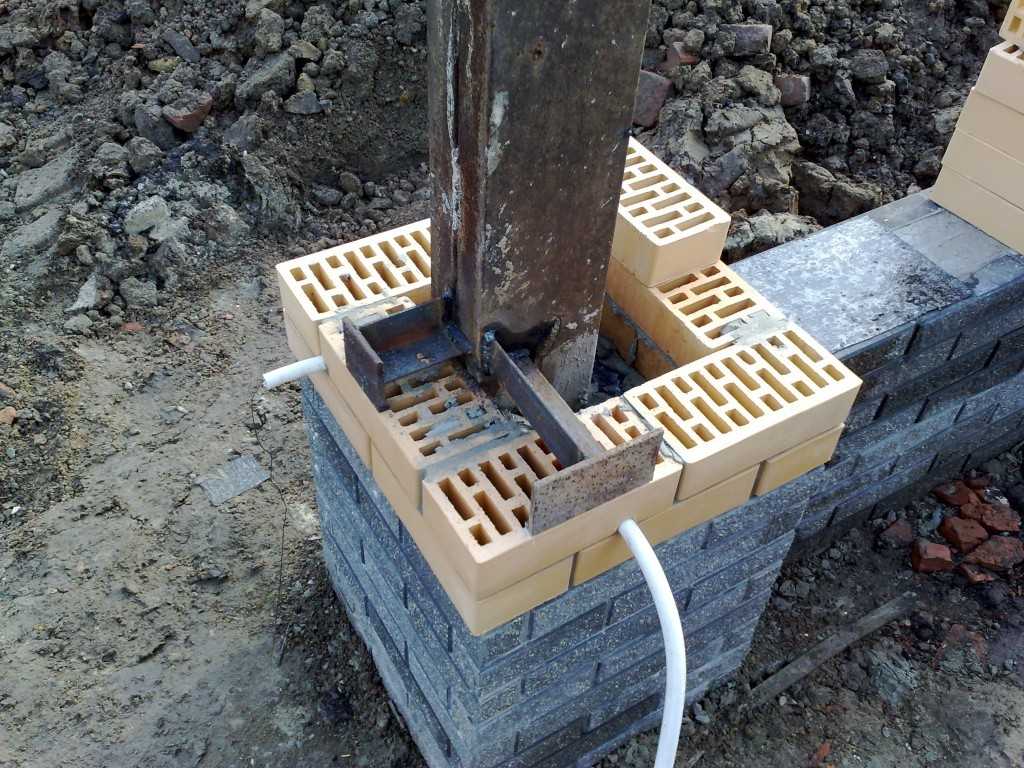

7. Спустя неделю можно начинать кладку облицовки столбов из кирпича или дикого строительного камня.

8. В процессе кладки установить закладные детали для крепления навесов ворот. Их может быть по два или три на каждую створку.

Дальнейшее продолжение работ — минимум через три недели после окончательного застывания бетона и раствора кладки.

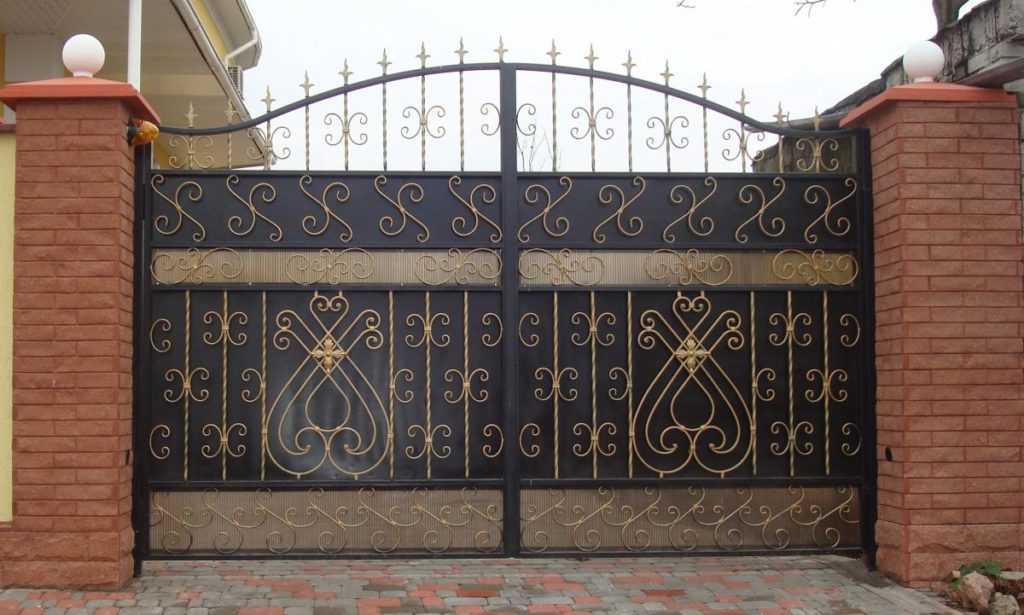

Распашные кованые ворота на мощных каменных столбах смотрятся великолепно

Изготовление створок

Работу нужно начинать с установки стапеля на относительно ровной площадке. Для него понадобится деревянный брус размерами 100х100 или 100х50 миллиметров. Требование к этому устройству — плоскостность по горизонтали. Далее:

1. Разложить детали на стапеле, руководствуясь эскизом.
2. Совместить элементы внешнего контура створки ворот, зафиксировать их струбцинами. Проверить на соответствие чертежу, включая равенство диагоналей.
3. Зафиксировать детали сваркой прихватками и ещё раз проконтролировать размеры, потому что при сварке возможны поводки.
4. Проварить все сварные швы, удалить шлак и зачистить их болгаркой.
5. Установить по эскизу прожилины, проварить.
6. Заполнить полотно содержимым, это может быть стальной лист, сетка или решётка из прутка. Все тщательно проварить, обработать швы.

7. Закрепить гнутые и витые детали декора сваркой.

8. На лицевой стороне установить кованые элементы, изготовленные заранее или приобретённые.
9. Обезжирить конструкцию ацетоном и нанести антикоррозионное покрытие. Затем прогрунтовать поверхность и окрасить изделие выбранным колером.

Фотогалерея: разнообразие декоративных кованых элементов

Установка створок

Для установки створок понадобятся несколько помощников, а если ворота получились слишком тяжёлыми, нужно использовать автокран. Порядок выполнения работ:

1. На боковую стойку приварить навесы.
2. Между столбами устроить деревянную подставку по высоте расположения ворот.
3. Вручную или краном установить створку на место, временно закрепить укосинами.
4. Приварить ответные части навесов к закладным деталям на столбах. Навесы устанавливаются штыревыми частями вверх.

Таким же образом установить вторую створку. Расстояние между ними в месте смыкания должно составлять 20–40 миллиметров. Тщательно зачистить места сварки и обработать их средствами защиты от коррозии.

Как сделать чертеж или выбрать конструкцию ворот

На данном этапе работы требуется руководствоваться двумя правилами: ворота должны быть прочными и надежными, также конструкция должна отличаться красотой и оригинальностью. Совместить эти критерии не сложно.

Важно продумать геометрию створок. Форма может быть любой: от классической квадратной, до эксклюзивной, с ломаными верхними линиями, радиусом или эллипсом

Также важна высота и ширина конструкции, расположение ребер жесткости, подбор фурнитуры, расстояние между элементами ковки. Желательно сделать обрешетку ворот такой, чтобы сквозь прутья на территорию не могли проникнуть люди или животные.

Некоторые модели ворот дополнены глухими листами железа, поверх которых прикреплены украшения из кованых элементов. Глухие ворота с элементами ковки выглядят красиво и закрывают обзор участка со стороны улицы.

Материал и инструмент для изготовления глухих кованых ворот

1. Сварочный электрический аппарат для финишной сварки.
2. Газовый сварочный аппарат для точечной сварки.
3. Мощные тиски, закрепленные на ровной поверхности.
4. Лекальные тисы с длинным рычагом.
5. Набор электродов.
6. Шлифмашинка с диском для шлифовки и полировки металла.
7. Материалы для создания конструкции
8. Столбы для опоры.
9. Раствор для заливки столбов.
10. Кирпичи.
11. Профильная труба для каркаса створок
12. Стальные листы для глухого заполнения, толщина материала не менее 1 мм.
13. Листовая сталь для изготовления кованых пик с острыми наконечниками.
14. Четырехгранники для создания основания пик. Ширина торцов — 1,4 мм. Если использовать более толстые заготовки, то их будет труднее скручивать в спираль. Заготовки с меньшей шириной граней могут сломаться в процессе скручивания.

Как видно из описания применяемого материала, дизайн ворот отличается готическим стилем: глухое заполнение створок, поверх которых на лицевой стороне прикрепляются пики, с острыми наконечниками. Ворота будут иметь стильный, необычный и неприступный вид.

Так как стальная конструкция створок имеет довольно большой вес, опорные столбы должны быть надежными. Для опорных столбов требуется металлическая труба, диаметр которой не менее 25 см, а также облицовочные кирпичи.

Шаг 1

Требуется разметить положение столбов. При этом не стоит забывать о том, что металлические конструкции в дальнейшем будут обкладываться кирпичом. Поэтому желательно заранее высчитать толщину материала.

Шаг 2

Для крепления столбов нужно выкопать две глубокие ямы, не менее метра в глубину. Ширина ямы не должна превышать диаметр металлической трубы на 10 см. В ином случае столб после навешивания тяжелой створки может перекосить.

Шаг 3

Стальную трубу нужно вставить в яму и засыпать щебнем. Щебенку желательно плотно утрамбовать. Труба должна стоять ровно, иначе будут проблемы с открытием и закрытием створок ворот.

Шаг 4

Заливка щебня. Для этих целей требуется развести цемент и песок в пропорциях 1 к 3, тщательно перемешать. Затем сухая смесь разбавляется водой. Раствор должен получиться жидким и однородным.

Шаг 5

Полученную смесь заливают в ямы со щебнем. Повторно проверяется расположение столба. Раствор сохнет несколько дней.

Шаг 6

Приваривание к столбам шинки — крепления, на котором будут располагаться обратные завесы для створок. Шинка должна быть не менее 6-7 см в ширину и выступать из-под кирпичей. Если створки ворот слишком тяжелые, рекомендуется к каждому столбу на одинаковом расстоянии приварить по 3 шинки.

Шаг 7

Укрепленные столбы требуется обложить кирпичом. Кладка кирпичей проводится с помощью кельмы. Вертикальные швы между кирпичами не должны граничить.

Конструкция створок будет стандартной – прямоугольные каркасы с наполнением из листов стали.

Шаг 1

Выбор места, на котором будут свариваться каркас для створок ворот

Важно, чтобы поверхность была абсолютно ровной, иначе каркас перекрутит

Шаг 2

Раскраивается профиль на нужные по размеру заготовки

При крое металла важно соблюдать геометрию углов, по которым будет проходить сварной шов

Шаг 3

Разложенные на ровной поверхности заготовки прихватываются точечной сваркой. Затем проводится контрольный замер всех элементов конструкции и проверка каркаса на деформацию и перекос.

Шаг 4

Если все в порядке, то можно приступить к финишной сварке элементов. Для жесткого крепления профиля при угловой сварке можно использовать струбцины. Затем с помощью болгарки следует зачистить все наплывы на швах.

Шаг 5

Крепление глухих стальных листов. Стальные листы, раскроенные в размер каркаса, укладываются внутрь профиля и по периметру прихватываются сваркой. Швы зачищаются. Черновой вариант створок готов.

Какие бывают ворота?

Существует множество видов кованных ворот.

1) По типу их можно разделить на:

• глухие, они закрыты непрозрачным материалом. Полностью скрывают огражденную территорию
• дизайн глухих ворот.
• прозрачные, из прутьев с различными дополнительными орнаментами. Это тот вариант, который можно сделать самостоятельно, не обладая кузнечными навыками.

комбинированные, сочетание первого и второго типов

2) По конструкции:

• распашные. Когда ворота имеют две створки и открываются в разные стороны.
• откатные. При открывании отъезжают в сторону.

Обе конструкции ворот могут быть автоматизированы.

Какими преимуществами обладают кованые врата:

1. Они универсальны. Прекрасно сочетаются со всеми строительными материалами: деревом, кирпичом, камнем, профнастилом.
2. Большое разнообразие дизайнерского решения. Могут быть классической прямоугольной формы, в виде арки, украшенные всевозможными пиками и переплетениями. Их можно сделать широкими для въезда машин или узкими в виде калитки.
3. Эксклюзивность. Как правило, такие вещи изготавливаются полностью по желанию заказчика. Т.е вы сами можете продумать, как будет выглядеть вход в ваш дом.
4. Прочны и долговечны. Выдерживают самые жесткие погодные условия, перепады температур. Максимум, что с ними может случиться, это покрыться патиной, но это придает им оригинальности и красоты.
5. Такие ворота можно снабдить электроприводом, видеонаблюдением и сложными замками.

Рисунки на полотне ворот

Сделать въезд на участок ярким и незабываемым поможет картинка или рисунок. Декор наносится разными по технике способами:

1. Граффити с помощью баллончиков.
2. Рисунки краской.
3. Орнаменты по трафарету.
4. Самоклеющаяся пленка с 3D-изображениями.

Кованые узоры на металлических створках

Наносить изображение можно на любой металлопрофиль. Рельеф листа придаст ему загадочность. На даче желательно потренироваться на заборе, изобразить мультяшных героев, природу, цветы. Затем самый хороший рисунок создать на воротах.

Владельцы дач, не умеющие рисовать, используют трафарет из пластика или картона.

На фото представлены металлические створки.

Узоры из металла на створках

Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
