Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Виды

Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно и самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров, воротные системы можно разделить на несколько видов.

Откатные

Створка таких ворот сдвигается параллельно забору или одной из стен. Основными компонентами изделий являются полотно, консольная балка, ролики и опоры. Схема крепления данных атрибутов зависит только от выбранного типа створки и места ее расположения.

Самым популярным видом являются консольные ворота, но существуют и подвесные, и рельсовые системы. Последние, к примеру, очень похожи на консольные, но движение осуществляется по специальной рельсе. Существуют и так называемые складные ворота. В них створка как бы входит сама в себя. Достигается это применением металлопрофиля различной толщины и его крепления. Откатные ворота являются универсальными, так как их можно установить как на даче, так и на промышленном объекте.

Распашные

Ворота такого типа состоят из одной или двух створок, которые открываются по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных домовладениях, так и на больших сельхозпредприятиях, где нужны дополнительные ограждения для территорий. Строительство этих ворот является одним из самых простых, что и привело к их столь широкому распространению. Для их монтажа понадобится металл и сварка, с помощью которой варят каркас полотна, а после ворота устанавливают в нужном месте. Сегодня распашные ворота используются в качестве въездных.

Рулонные

Особенностью подобных конструкций является то, что полотно наматывается на специальный вал при движении вверх. Это стало возможным за счет разделения полотна на небольшие участки, которые связаны между собой. Теоретически, рулонные ворота могут устанавливаться на улице в качестве оградительных систем, однако этот процесс довольно трудозатратен, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков этих конструкций можно выделить их небольшую прочность.

Секционные

Ворота такого типа состоят из большого полотна из нескольких секций, которое двигается по специальным направляющим. Применяют подобные системы при строительстве больших складов, гаражей и других промышленных объектов. Чтобы повысить теплоизоляцию, внутрь полотна вставляют утеплитель. Ворота поднимаются вверх, так что дополнительное пространство возле основания не требуется. Некоторые модификации могут дополняться окнами и калитками.

Монтаж распашных ворот сварным способом

Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.

Чаще всего выбираются следующие размеры:

высота ограждения – приблизительно 2,3 м;
длина полотна – не больше 1,9 м.

Каркас

Для монтажа потребуются:

трубы для рамы 50х35 мм;
опоры – профиль квадратного сечения (80х80 мм);
профнастил (порезка производится на заводе или можно раскроить материал своими руками);
уголок 30 мм;
цемент;
крепежи (саморезы, болты);
заклепки для облицовки конструкции;
ножницы;
акриловая краска;
уровень, линейка, лопата;
сварочный аппарат;
электродрель.

Сварка створок

Монтаж опор

Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

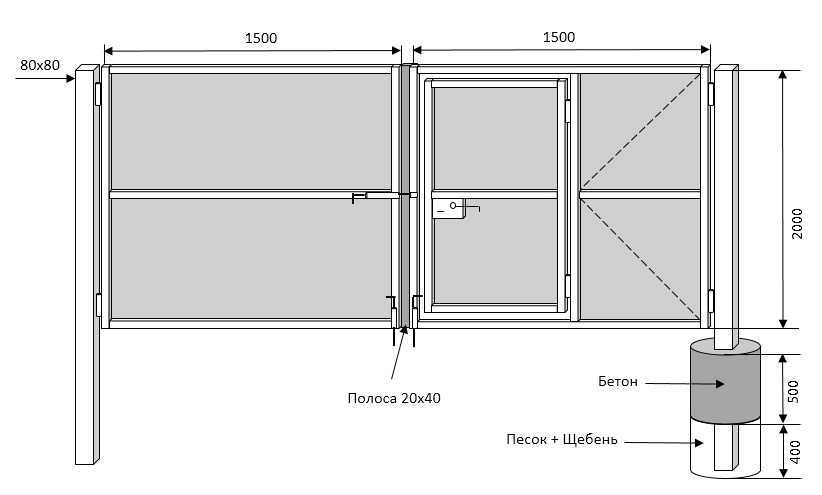

Эскиз

Крепление отдельных опор может производиться так:

Опорная труба покрывается грунтом и окрашивается.
Размечается ширина ворот, и бурятся 2 ямы глубиной 125–160 см.
На дне необходимо сделать песчаную подушку.
Далее происходит монтаж подготовленных опор и укрепление их арматурой.
Выравнивание труб по уровню, заливка их цементом.
Цемент затвердеет приблизительно через 12–15 дней.
Петли устанавливаются, когда основание застынет.

Сборка рамы

Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.

Сварочные работы

Пошаговая инструкция:

Когда создан эскиз, то с учетом этого чертежа нарезается металлическая труба (50х35 мм) под острым углом 45 градусов.
После этого каркас нужно уложить и прихватить с помощью сварочного аппарата.
Далее требуется померить ширину каркаса и диагональ.
Если нужно, то откорректировать положение труб.
Затем производится окончательная сварка.
По внутреннему периметру каркаса приделывается уголок.
Для повышения прочности на каждом углу крепят «косынки» – металлические треугольники.
К каркасу привариваются 2 поперечные трубы.
С учетом схемы прикрепляются петли и засовы.
Участки сварки шлифуются, обрабатываются грунтом и окрашиваются.

Шлифовка

Таким же образом можно сделать ворота на болтах.

Обшивка каркаса

Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.

Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.

Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.

Крепление

Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

простота изготовления;
дешевизна;
надежность.

К недостаткам можно отнести:

большая зона открывания ворот;
сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

по чертежу с соблюдением углов 45° выпиливаются заготовки;
для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
ворота привариваются к столбикам 100 х 100мм;
вся конструкция зачищается, убирается ржавчина, окалина;
ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

снимаются завесы со створками;
столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
после затвердевания бетона навешиваются створки;
окрашивается конструкция;
к каркасу с помощью саморезов или заклёпок крепится профлист;
врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru

Проектирование ворот из профилированного листа

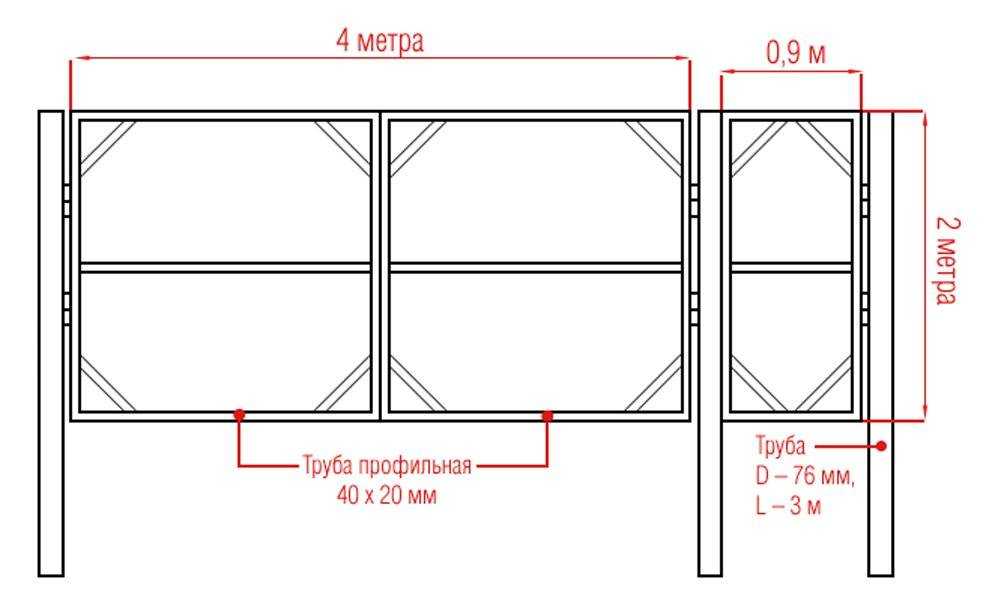

Проектирование (чертежи) ворот независимо от того, какой они конструкции, всегда начинается с определения отведенного участка для возведения ворот. Здесь главную роль играют его расположение и длина. Самый распространенный размер распашных ворот составляет 3,5-4 метра и 2,5 метра в высоту. Такие размеры обусловлены тем, что позволяют беспрепятственно въехать во двор легковой или даже грузовой машине, небольших габаритов, не испытывая затруднения.

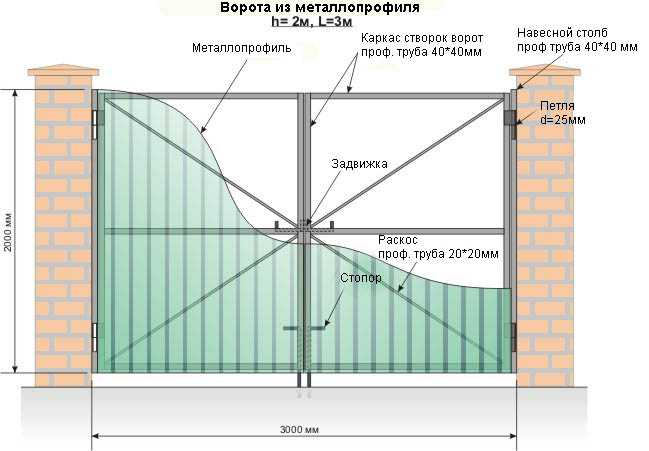

Схема ворот из металлопрофиля.

В некоторых условиях, когда участок под ворота ограничен, калитка может совмещаться с одной из створок ворот. При конструировании ворот желательно учесть, куда будут открываться створки ворот вовнутрь или наружу. Далее в зависимости от размера и габаритов материала тщательно составляется чертеж. Любой такой чертеж будет представлять собой схематический каркас калитки, правой (левой) створок распашных ворот, и расположение двух (трех при расположении калитки отдельно) столбов. Вот так представляется классический вариант ворот.

Задавшись целью, не трудно будет найти огромное количество из профнастила. Всевозможные варианты объединяет то, что все конструкции имеют ребра жесткости, как в калитке, так и в створках ворот. Наличие этих ребер жесткости ни в коем случае нельзя игнорировать, потому как каркас может утратить жесткость, портя, таким образом, внешний вид

Чтобы чертеж был правильным, необходимо принять во внимание тот факт, что ворота могут устанавливаться на старое место, где уже имеются столбы, или их нужно будет изготовить заново. В первом случае обращается внимание на точность измерения пролета, иначе ворота просто могут не поместиться

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

пружин;
роликов;
рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Советы по отделке

После того как мы сварили каркас необходимо все швы зашлифовать специальным зачистным кругом болгаркой или шлифмашинкой для того, чтобы убрать лишний металл и окалину. Также это делается для придания конструкции эстетичного вида.

Все столбы конструкции ворот мы обрабатываем антикоррозийным средством и затем окрашиваем краской в цвет самого профнастила.

Окрашенный каркас ворот
При желании опорные столбы можно закрыть специальными накладками.

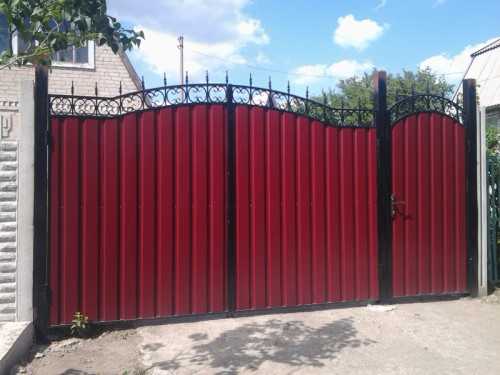

Фасад распашных ворот из профнастила

Как сделать засов на воротах

Обычно замки врезные на воротах не ставятся, так как это достаточно трудоёмкое занятие. Замки с ручками накладные или врезные ставят на калитках для большего удобства. Для ворот обычно хватает обычного мощного засова. Его можно приобрести в любом строительном магазине, а можно сделать самостоятельно.

Вертикальные засовы

Такие запоры являются достаточно популярными видами устройств, так как их легко сделать своими руками.

Для этого необходимо взять кусок круглой трубы и отрезать два одинаковых куска. Затем их приварить к верхней и нижней планке каркаса ворот.
Берём два куска арматуры и с помощью трубогиба или сварки сгибаем их под углом 90°. Причём один из концов прута должен быть немного больше другого.
Затем делаем отверстия в нижней и верхней планке каркаса, так чтобы пруты могли свободно в них заходить.
Внизу в фундамент ворот или просто в грунт забиваем два куска трубы, которые будут фиксаторами запоров.

Вертикальные запоры для распашных ворот

Засов накладной горизонтального типа

Такой засов подходит для конструкций из профнастила, так как его легко установить на поперечные планки конструкции.

Для этого можно заранее приварить квадратный кусок металла в средней части ворот с двух сторон, так чтобы потом на них можно было наложить засов.
Прикручиваем его с двух сторон специальными шурупами.
Так как такое устройство имеет специальные монтажные «уши», то при необходимости на них можно вешать обычный навесной замок, когда вы уезжаете из дома надолго.

Накладной горизонтальный засов для ворот

Электромагнитные замки

Так как технологии не стоят на месте, то владельцам частных домов производители могут предложить более надёжные конструкции электромагнитных замков. Такие устройства соленоидного типа представляют собой конструкции с электродвигателями и тросиками.

На замок подаётся напряжение и срабатывает электромагнит, плотно притягивающий к себе обе створки ворот. Такое магнитное притяжение настолько сильное, что открыть ворота просто невозможно без специальных инструментов.
Открывается замок только специальным ключом. В качестве них могут выступать радиобрелки, магнитные карты, RF-метки, потайные кнопки, панели с кодами и другие системы.
Для многих владельцев частных домов производители приготовили замки с детектором отпечатков. Ворота также оснащаются домофонами, которые необходимы для того, чтобы владелец дома мог поговорить с пришедшими гостями. Так как данные устройства могут работать от сети в 12 вольт, то это делает их совершенно безопасными для людей.

Электромагнитный замок для распашных ворот

Механические кодовые устройства

Наиболее экономичным вариантом можно назвать кодовые замки, которые открываются при нажатии на определённую комбинацию цифр. Но в таких замках комбинацию необходимо часто менять во избежание неприятностей.

Кодовый замок для ворот

Какие инструменты и материалы будут необходимы для изготовления распашных ворот

Учитывая, что самостоятельно в домашних условиях легче установить распашные ворота, предлагается инструкция по установке именно такой конструкции. Перечень необходимых инструментов и материалов для изготовления:

профнастил выбранного типа;
профильная труба сечением квадратной формы 80х80х3 мм и 100х100х4 мм;
труба сечением прямоугольной формы: 60х40 мм или 40х20 мм;
20х20 мм – труба для перемычек, но подойдет и вариант 40х20 мм;
петли;
саморезы, заклепки;
уголок из металла – может использоваться для повышения жесткости;
цемент, щебень, песок;
армирующие прутья;
емкость для замешивания раствора;
кирпич;
гидроизоляционная смесь или грунтовка;
кисти;
краска;
лопата, лом;
УШМ;
электродрель;
сварочный аппарат;
строительный уровень;
рулетка.

Профнастил – преимущества перед другими материалами для обшивки каркаса

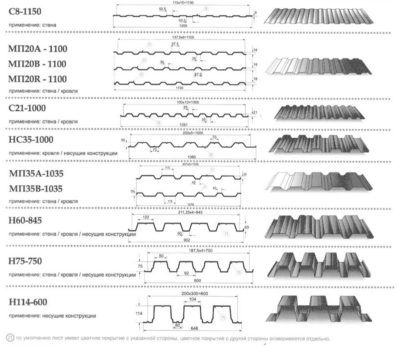

Размер листов профнастила

Цветовая гамма и текстура листов. Нет ни одного другого материала для обшивки полотна портала для въезда, который мог бы похвастаться столь обширным выбором по цвету. Въездной портал, забор, калитка и некоторые другие элементы, схожие по цвету и текстуре однозначно украсят внутренний ландшафт территории.

Цветовая гамма листов профнастила

Экономия на лакокрасочных материалах. Настоящие листы из профнастила не выгорают на солнце и не теряют своей яркости. Следовательно, растрачиваться ежегодно на покраску не будет необходимости.
Долговечность. Неприхотливые в уходе и не требующие особого ремонта, листы из металлического профиля не потребуют замены ближайшие 20-30 лет. Чего нельзя сказать, например, о древесине, сэндвич-панелях и т.п.
Низкая стоимость в сравнении с прочими стройматериалами.

Ворота, калитка и забор из профнастила

Почему выгодно сделать ворота из профнастила?

Конструкциям из этого материала чаще всего отдают предпочтение владельцы частных домов.

Происходит это по той причине, что изготовление ворот из профнастила дает следующие преимущества:

Максимально возможная долговечность при условии грамотной сборки конструкции. Минимальный срок составляет 20 лет.
Небольшой вес конструкции, а значит — нагрузка на грунт будет приемлемой, ворота не будут проседать и крениться по ходу эксплуатации.
Легкость ухода за воротами из профнастила — стойкость цветного покрытия профнастила к выгоранию под воздействием ультрафиолета исключает необходимость регулярного обновления материала путем окрашивания. А это — дополнительная экономия.
Невысокая стоимость материала и всех составляющих конструкции элементов — многие из них можно взять из остатков после основного строительства.
Отличная прочность и устойчивость к любому атмосферному, механическому, химическому воздействию.

Высчитываем размеры ворот из профнастила

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

высота, ширина проема и габариты каждой створки;
количество, размеры и глубина закладывания опорных элементов;
конфигурация каркаса;
размещение и размеры калитки при ее наличии;
место крепления навесов;
способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.

Основные достоинства

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение

Во время выбора профиля немаловажное значение имеет вес

На даче

Достоинства материала:

Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
Простота ухода. За профлистом не требуется специальный уход.
Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

После монтажа

Однако, судя по отзывам на строительных форумах, существуют и определенные недостатки:

Материал низкого качества не сможет гарантировать перечисленных выше положительных свойств, поэтому приобретать его следует только в специализированных магазинах.
Низкий уровень шумоизоляции.
Если толщина профильного листа небольшая, его будет легко повредить ударом тяжелого предмета.
Появление коррозии неизбежно даже после незначительных повреждений.

Установка запоров

Полезные замечания

Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.

Ворота устанавливаются в единой плоскости с ограждением.
Калитку и ворота надо оснастить надежными замками и удобными ручками.
Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.

Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.

Вертикальные запоры для ворот

~~Профнастил~~

Удачной работы!

Распашные ворота

Распашные ворота, пожалуй, один из самых древних видов ворот – их можно наблюдать и по сей день в старинных замках и прочих достопримечательностях. Фактически, это конструкция, состоящая из двух раскрывающихся створок – простая, эффективная, прочная. Благодаря своей простоте и функциональности, эта модель и остается востребованной уже многие столетия.

Конечно, в настоящее время эта система обросла многими удобными для потребителя нюансами. Ворота могут быть автоматическими или с ручным управлением, могут быть оснащены калиткой, фотоэлементами, предотвращающими случайное закрывание, и тому подобное, а выбор материала для их изготовления просто поражает своим ассортиментом.

Распашные ворота состоят из опорных столбов, на которые, собственно и навешиваются створки ворот. Отдельный вопрос о дополнительном оснащении автоматикой и датчиками движения – не всегда в них есть острая необходимость, плюс такие удобства некоторым образом повышают общую стоимость конструкции.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции. Соединение в пол доски

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.
