Как сделать парогенератор (паровую пушку) для бани своими руками

Как вмонтировать парогенератор в мини-парную?

Для уютной дачи или частного дома многие любители приобретают фитобочки. Это небольшая баня, рассчитанная на одного человека. Внешне она представляет собой бочку, внутри которой расположено сидение, дверцы бани легко открываются и закрываются, в верхней части конструкции предусмотрено отверстие для головы. Принцип работы фитобочки основан на создании фитопаросауны. Вы располагаетесь в мини-бане и закрываете дверцы, снаружи остается только голова, вокруг шеи укладывается полотенце, которое предотвращает выход пара из фитобочки. Процедура длится около 15 минут, а для прогрева мини-парилки используется парогенератор, который вы сможете с легкостью сделать своими руками.

Для его изготовления вам понадобятся:

гибкий металлический шланг для смесителя длиной 1,5–2 м;
пластиковая канистра с крышкой объемом 5–10 л;
металлопластиковая труба диаметром 2–3 см и длиной чуть меньше дна фитобочки;
изолента;
фитинг-тройник для крана;
термометр с электронным табло;
герметик;
нагревательный элемент (ТЭН);
электрический провод с вилкой;
шуруповерт, сверла.

Начинаем работу с закрепления ТЭНа внутри пластиковой канистры. Для этого просверливаем в емкости отверстия необходимого диаметра и вставляем в них нагревательный элемент, соединяем электрические клеммы с наружным проводом. Во избежание короткого замыкания и удара током обматываем контакты изолентой. В крышке пластиковой канистры проделываем отверстие под штуцер гибкого металлического шланга, вставляем фланец и накручиваем на него подводку, используем резьбовой герметик для швов.

Отставляем в сторону канистру и займемся металлопластиковой трубой. Берем шуруповерт или дрель и проделываем по всей длине трубы отверстия до 5 мм на расстоянии 5–8 см друг от друга. После окончанию перфорирования сворачиваем трубу в кольцо чуть меньше дна бочки и помещаем ее на дно мини-бани отверстиями вверх. Теперь просверливаем отверстие в нижней части фитобочки под диаметр гибкой подводки, продеваем через него металлическую трубку и соединяем ее с металлопластиковой трубой фитинг-тройником. На финальном этапе закрепляем термометр внутри бочки, а электронное табло фиксируем снаружи.

Все готово, тестируем свой парогенератор. Наливаем в канистру воду и вставляем вилку в розетку. Вода начнет нагреваться, и в бочке появится пар. Не забывайте посматривать на термометр, чтобы система не перегревалась, и следите за уровнем жидкости в канистре, вовремя подливая воду.

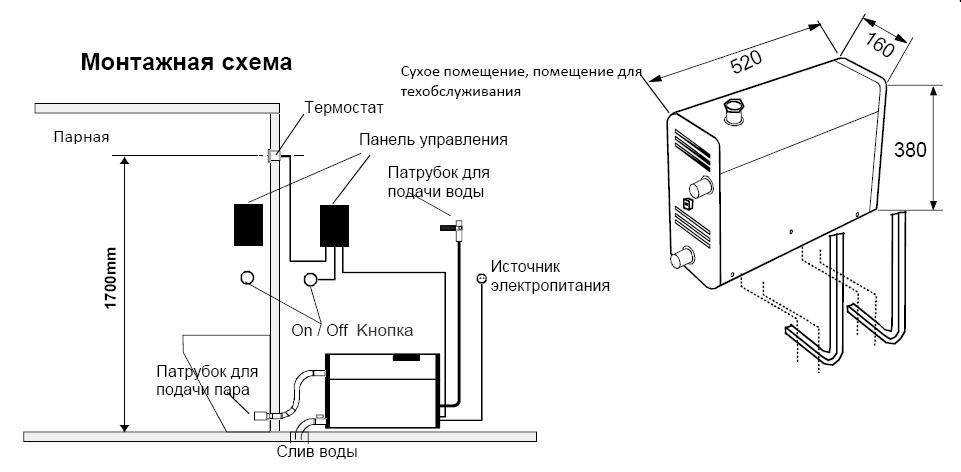

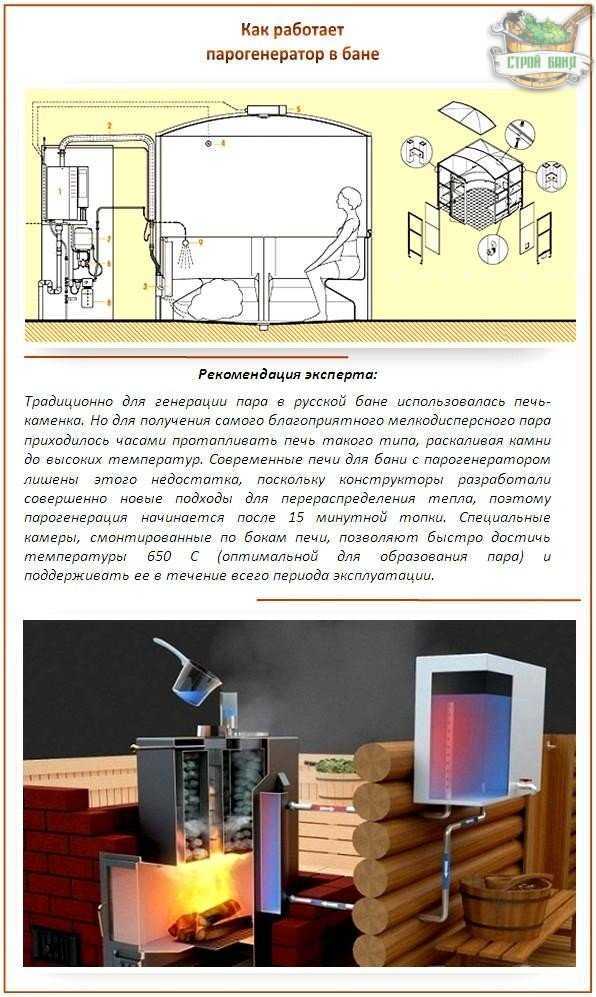

Монтаж парогенератора в бане

Важно правильно установить оборудование, поскольку от этого зависят стабильность и длительность его эксплуатации. Компактные размеры, хорошая транспортабельность и простота монтажа позволяют осуществить установку парогенератора силами одного человека. Необходимо соблюдать все правила, указанные в инструкции пользователя

Необходимо соблюдать все правила, указанные в инструкции пользователя.

Если участок электрифицирован, следует позаботиться о монтировании в бане отдельной розетки, предназначенной для подключения парогенератора к электросети.

Устанавливать агрегат необходимо в хорошо проветриваемом помещении

Кроме того, важно обеспечить наличие дренажного слива, подвода жидкости, а также требуемой электромощности

Давление воды не должно превышать 10 бар, а ее температура – 65 °С.

Подобное приспособление устанавливается в смежном с парилкой сухом помещении. Минимальная длина паропровода, ведущего в парную, станет отличным решением, предотвращающим образование конденсата. С помощью такого прибора можно добиться установления режима русской бани с мягким насыщенным паром.

Ценители традиционной бани наверняка не пожалеют о приобретении парогенерирующего прибора. Такая выгодная покупка прослужит долгое время и станет отличным помощником в проведении оздоровительных банных процедур. Впрочем, такой агрегат можно соорудить и собственноручно.

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать

Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева

В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

Низкое качество воды.
Неправильно подобранную мощность ТЭНа.
Накипь на нагревательных элементах.

Отсутствие подачи жидкости во время работы.

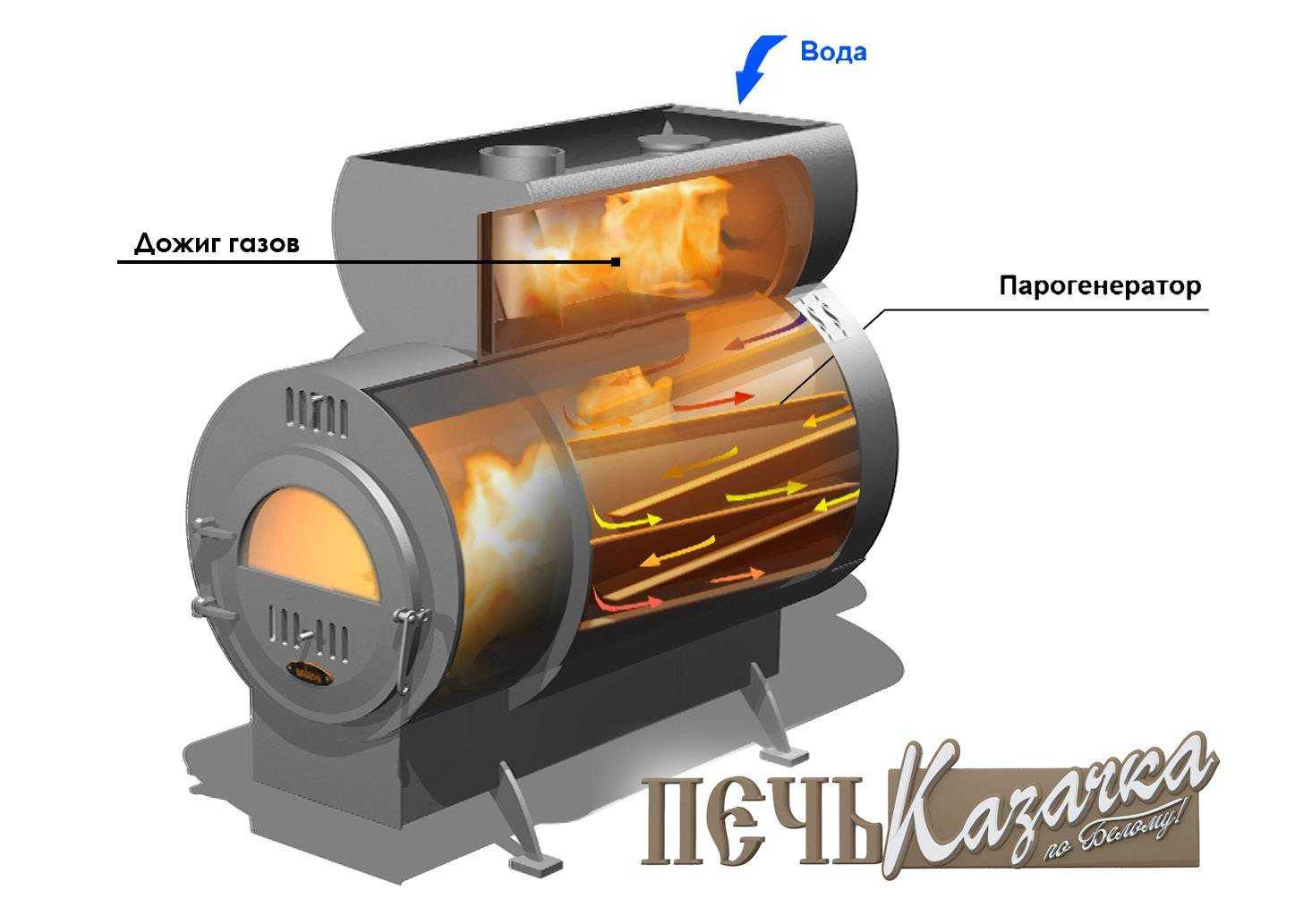

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

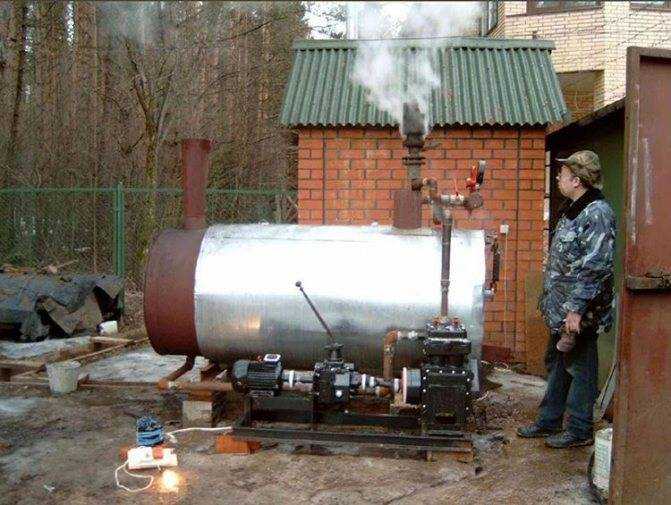

Как сделать парогенератор в домашних условиях?

Оборудование для самогоноварения можно изготовить дома. Самостоятельная установка и испытание новых приборов — небезопасное занятие. Необходимо купить качественные комплектующие. Потребуется токарь и фрезеровщик. Если винокур является специалистом в этой области, то ПГ изготовит.

Схема работы одной из серийных моделей парогенератора

Как сделать парогенератор для самогонного аппарата? Для оборудования используют вместилища объемом 20; 40; 50 и более литров.

Металлические емкости, которые применяют винокуры:

Парогенератор из скороварки.
Молочный бидон.
Пивной кег.
Сварные емкости из нержавеющей стали.

Материалы для паропровода:

гофрированный шланг для газа;
трубка (медная или нержавеющая);
армированный шланг для гидравлических машин.

Расчет

Для затора на 20 кг зерна берут металлическую емкость на 120–150 литров. Чтобы перегнать 100 литров браги, используют НПГ. Объем испарителя при этом составляет 80–85 литров. При самостоятельной сборке применяют разные подключения пара — сверху и снизу.

Винокуры изредка сталкиваются с проблемой засорения барботера, поэтому спорят по поводу подключения. Чаще монтируют трубку внизу. Минусы этой схемы только в засорении барботера, если произойдет. В этом случае обратный клапан защитит паропровод от гущи.

Безопасность

В листе из нержавейки делают отверстия и прикручивают фланец. Для безопасности парогенератор комплектуют:

манометром;
обратным клапаном;
клапаном безопасности на 1,5 at.

Предохранительный клапан ставят на выходе. Он обеспечивает безопасность при превышении давления пара.

Барботер с отверстиями располагают перпендикулярно дну. Трубку закручивают в кран, который расположен внизу перегонного куба.

Как переделать куб на 50 литров?

Винокуры собирают парогенератор для перегонки густых браг своими руками. Пивной кег (30 и 50 л) подходит для ПГ и куба. Переделываем кег на 50 литров:

Вначале вырезают отверстие. Для этого отмечают середину и чертят окружность.
Накладывают лекала и болгаркой вырезают круг. Наружный диаметр — 21 см, а внутренний — 16 см.
Выгнутое дно отрезают также болгаркой. Зачищают и приваривают нержавейку толщиной 3 мм.
Монтируют градусник на куб, который можно купить на АлиЭкспресс. Термометр из нержавеющей стали стоит 590 рублей.
Приобретают гайки с прокладками и приваривают верх куба. Только после этого вырезают середину.

В пивной кег врезают ТЭН Аристон на 2,5 кВт. Испаритель нагревается, и пар заходит в бак по трубе. Для этого применяют металлический шланг для газа. Заторный клапан не пропускает в куб пар, который вновь вернулся.

На форумах много информации, где винокуры делятся своим опытом. К примеру, есть парогенератор для самогонного аппарата своими руками (схема прилагается). Винокур собрал конструкцию, куда входят:

кег на 30 литров;
парогенератор (12 л);
газовая подводка (гофра);
барботер (медный) имеет размеры: 26 мм (d) и 25 отверстий по 6 мм (d).

Брага подогревалась на индукционной плите. Испаритель, паропровод и куб были утеплены.

Для изготовления парогенератора для самогонного аппарата своими руками учитывают:

Расположение бака. Испаритель должен находиться выше куба.
Паропровод всегда связывает дугой ПГ и бак.
Рассчитывают объем ПГ и куба.

Если вставляют ТЭН, пользуются формулой: 1 кВт = 1, 6 л/ч. Если монтируют ТЭН 1000 ватт, то за час испарится 1,6 л воды, 3000 ватт — 3,2 литра.

Винокуры чаще собирают и покупают готовое оборудование. Производители продумывают все моменты. Заводские ПГ безопасны и имеют гарантийный срок годности.

Детали одной из серийных моделей парогенератора

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
, которую придется переработать более основательно;
. Над ней также придется потрудиться;
. Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Как устроена разводка парового отопления от печи

В этом случае большинство специалистов рекомендует одноконтурный вариант разводки.

Такая схема парового отопления от печи обустраивается следующим образом:

От напорной трубы теплообменника поднимается вертикальная ветвь трубопровода, переходящая в горизонталь у самого потолка.
В точке сопряжение вертикальной и горизонтальной ветви напорного трубопровода врезается тройник, который используется для подключения открытого расширительного бачка. Этот накопитель располагается за потолочным перекрытием – на чердаке.
Горизонтальная ветвь напорной трубы тянется до первой батареи, под уклоном – 2 сантиметра на 1 метр трубопровода. Причем над радиатором горизонталь вновь переходит в вертикаль, которая заканчивается на верхнем штуцере батареи.
От верхнего штуцера первой батареи к соответствующему «разъему» следующего радиатора пробрасывают соединительную трубу, диаметр которой совпадает с габаритами напорной ветви разводки.
Такой же трубой «связывают» нижние «разъемы» первого и второго радиатора. При этом в свободный патрубок (под вводом напорной трубы) вкручивают заглушку.
Вторую батарею соединяют с третьей по тому же принципу, протягивая двойную линию от радиатора к радиатору до крайней позиции.

Последний (перед печью) радиатор «принимает» верхнюю и нижнюю трубу от предпоследнего с одного края. С другой стороны в нижний патрубок крайней батареи вкручивают тубу, соединяющую ее с обратным патрубком теплообменника в печи. В свободный верхний патрубок крайней батареи вкручивают кран Маевского – с его помощью стравливают воздух из разводки.
Напорное оборудование монтируют между печью и крайней батареей – в обратку разводки, используя стандартный байпас для насосов.

Устроенная подобным образом разводка поддерживает и принудительную, и естественную циркуляцию теплоносителя. Проще говоря: ваша печь будет отапливать дом с помощью радиаторов даже при отсутствии электричества в розетке. То есть, действуя подобным образом, вы добьете полной энергетической автономности системы отоплении жилища.

https://youtube.com/watch?v=fm_dud7HRyQ

Также советуем посмотреть:

Стеклянные дверцы для печей и каминов
Огнеупорное жаростойкое стекло для камина
Какое давление в отопительной системе многоэтажного дома оптимально?
Теплоизоляция трубы дымохода из нержавейки

А потом?

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.

Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.

Советы по эксплуатации

Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.

https://youtube.com/watch?v=_rNkF1pmHDk

https://youtube.com/watch?v=w7gfADEHh0M

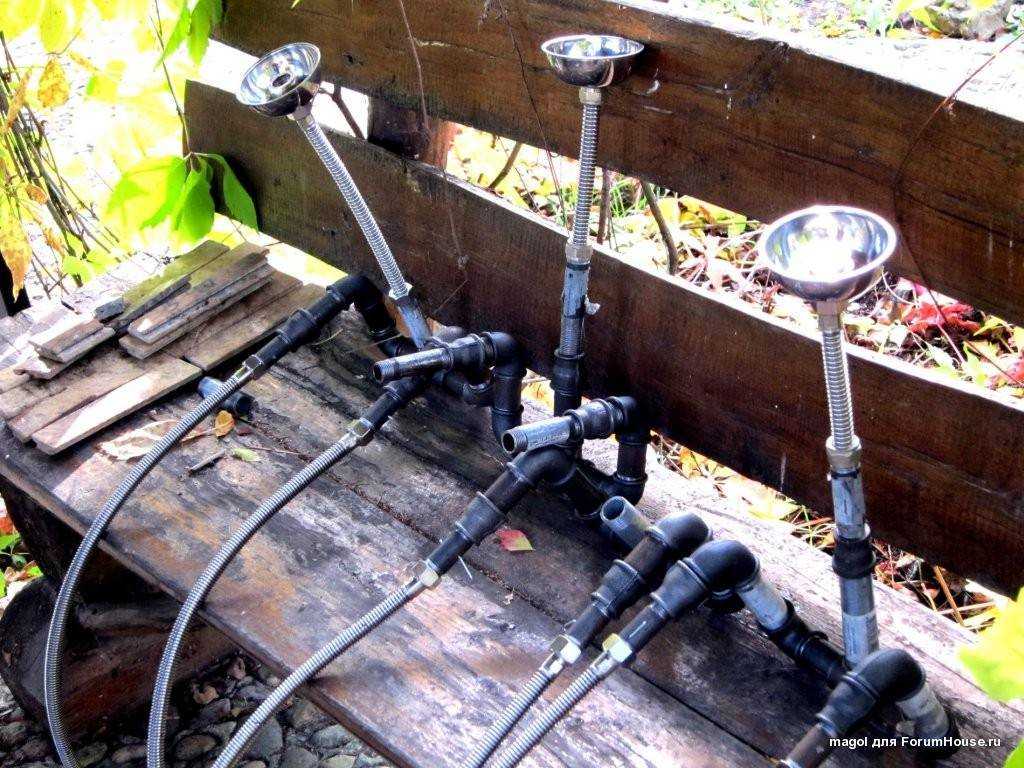

Изготовление паровой пушки

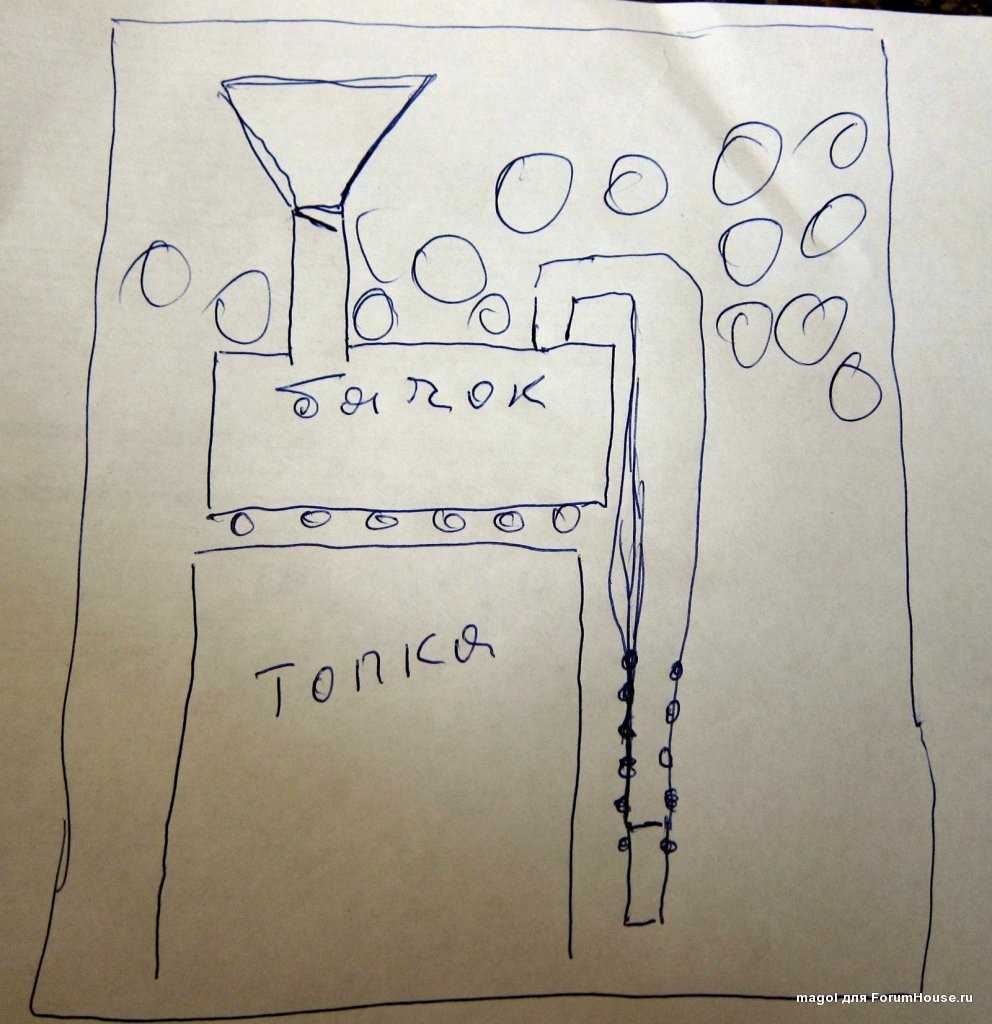

Паровая пушка является простым устройством, не требующим точных расчётов и чертежей. Чаще всего её сооружают исходя из габаритов и конфигурации конкретной печи-каменки, поэтому для повторения удобно выбирать агрегат, который можно легко трансформировать под собственные нужды. Одной из таких конструкций является устройство, изготовленное из сантехнических сгонов, разветвителей и гофрированных нержавеющих труб — так называемая паровая пушка Магола, названная по имени своего создателя. Её мы и предлагаем построить для домашней бани.

Что потребуется в процессе работы

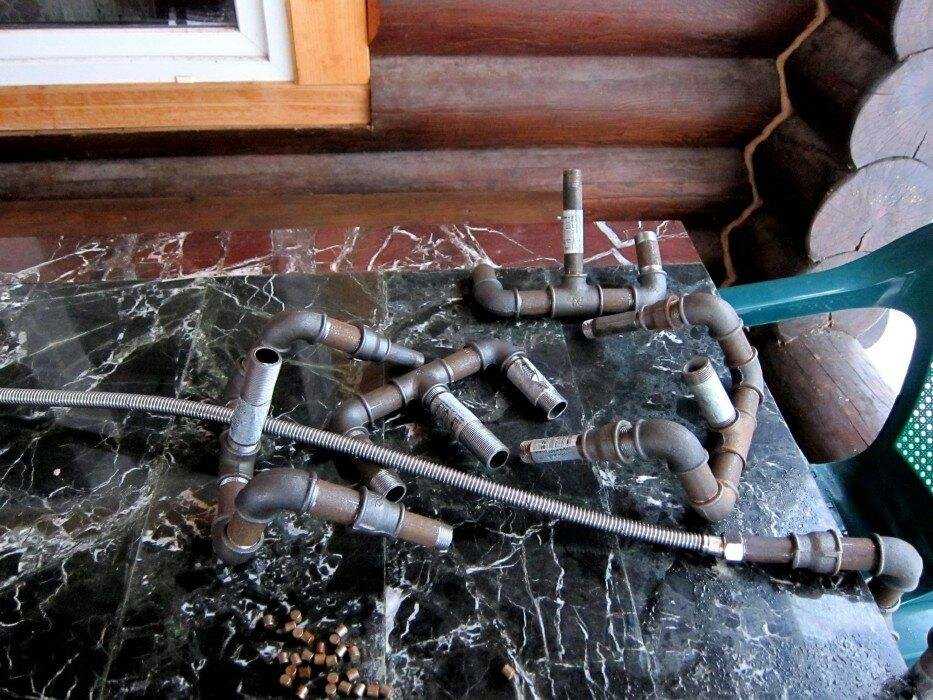

Все детали, которые понадобятся для постройки тепловой пушки, можно найти в любом магазине сантехники. Основным требованием к отдельным элементам конструкции является их коррозионная стойкость, поэтому лучшим материалом является нержавеющая сталь. Поскольку найти всё необходимое из «нержавейки» будет сложно, разветвители (тройники) можно взять чугунные — их ресурса будет достаточно для долголетней работы парообразователя. Если же вам придётся устанавливать сгоны и муфты из чёрной стали, то постарайтесь найти элементы из толстотелых труб — они прослужат намного дольше.

Итак, для изготовления паровой пушки понадобятся такие материалы:

воронка из нержавеющей стали — можно взять готовое изделие, приспособить для этих целей подходящую ёмкость или изготовить деталь из листового металла;
гофрированная труба из «нержавейки» — около 2,5 метров;
разветвитель сантехнический (тройник) 1/2˝ — 3 шт.;
переходной угол 1/2˝ — 2 шт.;
соединитель (бочонок) 1/2˝ — 4 шт.;
фитинги для присоединения гофротруб — 6 шт.

Кроме того, потребуется подготовить кусок листовой стали размером до 10х10 см и отрезок пружинной проволоки — без них не обойтись при изготовлении обратного клапана. В его качестве можно использовать и заводское устройство, а также обычный сантехнический вентиль с кран-буксой. Кроме основной задачи по предотвращению обратного выплёскивания жидкости, он может служить ещё и дозатором для её капельной подачи в пушку.

Все необходимые детали для паровой пушки можно найти в любом магазине сантехники

Сократить время работы поможет заранее приготовленный инструмент:

ножницы для резки листовой стали;
ножовка по металлу;
сантехнический и разводной ключи;
рулетка;
электродрель и набор свёрл диаметром до 5 мм;
саморезы 2х15 мм с большими шляпками.

Паровая пушка работает в условиях высоких температур, поэтому герметизацию резьбовых соединений выполняют при помощи фум-ленты. Лучше всего покупать уплотнительный материал шириной более 1,5 см — как правило, широкие ленты имеют более плотную структуру и увеличенную толщину.

Пошаговая инструкция

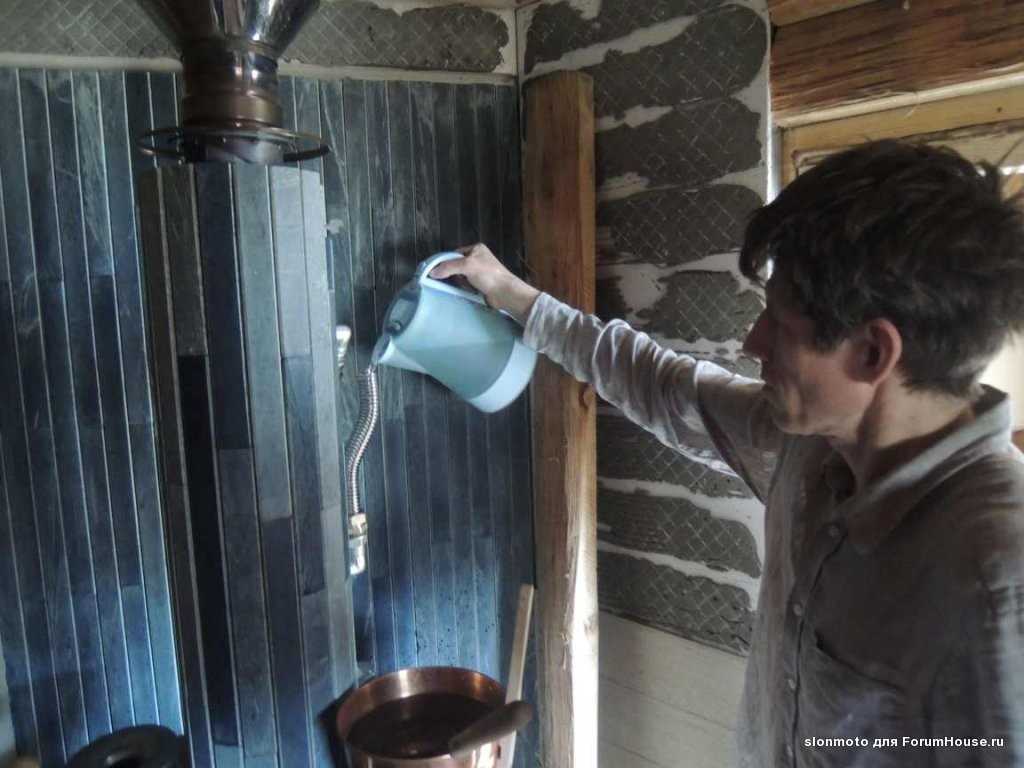

Из металлического листа изготавливают металлическую воронку. Если используется готовая ёмкость, то в ней выполняют отверстие для врезки подающей магистрали.
Устанавливают обратный клапан и резьбовой фитинг, после чего присоединяют гофрированную трубу для подачи воды к горизонтальным распылителям.

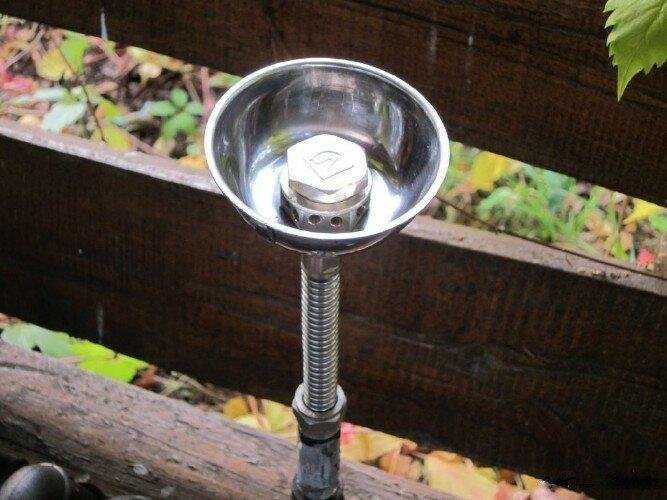

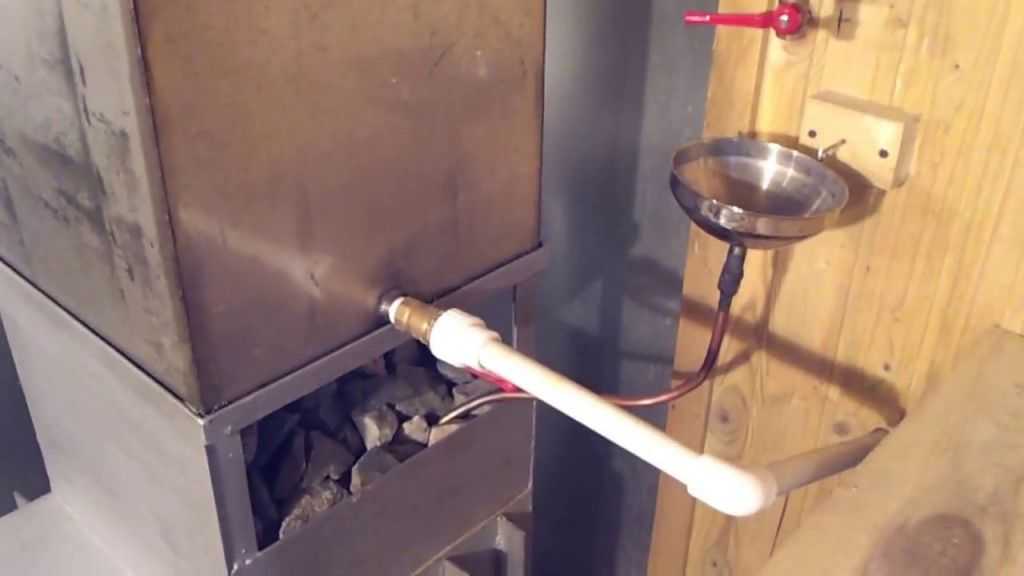

В качестве воронки можно использовать любое подходящее изделие из нержавеющей стали
Вертикальную гофрированную трубу из нержавеющей стали можно с лёгкостью заменить обычной, водопроводной. Разумеется, на её краях потребуется нарезать такую же резьбу, как и на присоединяемых деталях. В крайнем случае можно взять резьбовой сгон, разрезать его пополам и удлинить до необходимого размера.

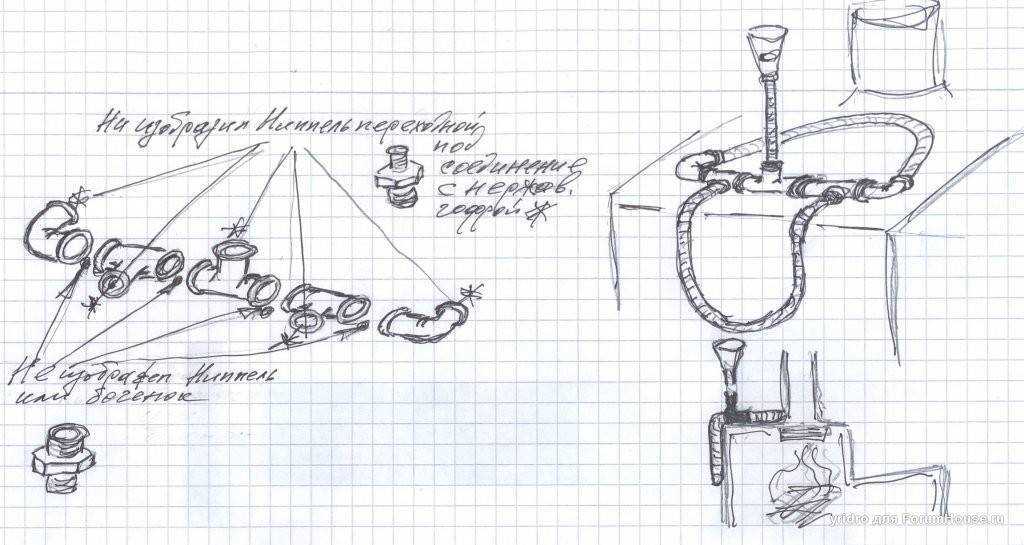

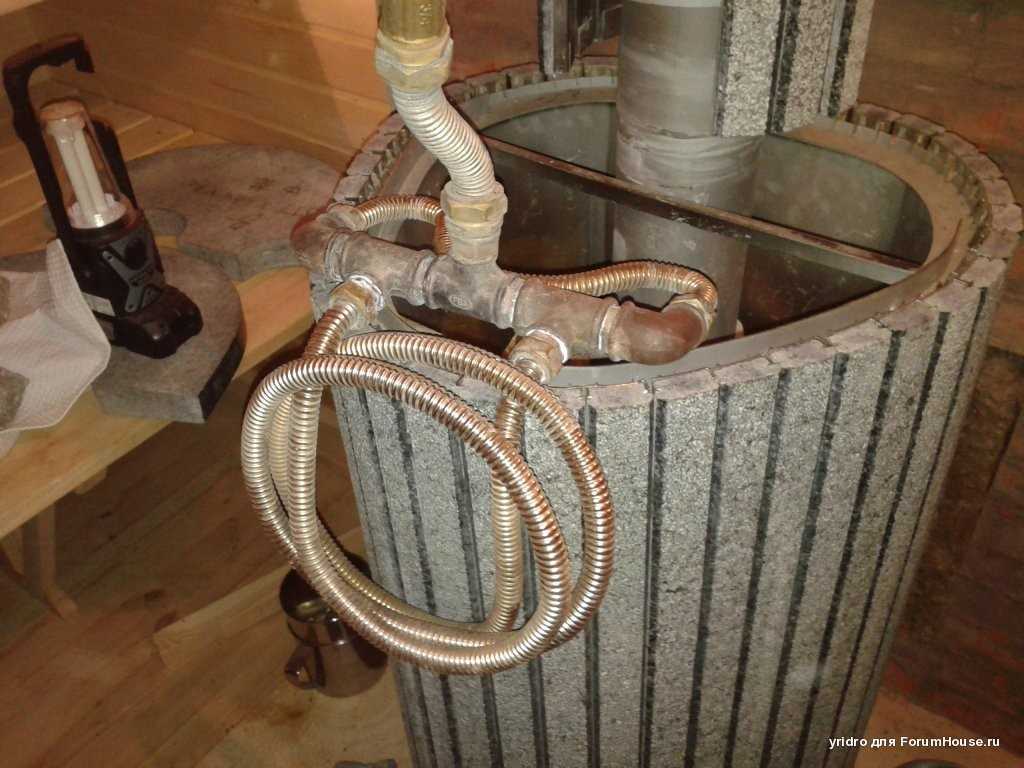

Из тройников, переходных углов и «бочонков» собирают конструкцию нужной конфигурации.

Достоинство пушки, изготовленной из водопроводной арматуры, заключается в том, что её можно сконфигурировать наиболее удобным способом
Отрезают куски гофротрубы длиной 0,5–1 м и с помощью фитингов присоединяют их к уголкам.
В трубопроводах, которые будут контактировать со стенками печи и разогретыми камнями, выполняют сверления Ø1–2 мм. Отверстия должны находиться на расстоянии до 5 см друг от друга. Если при испытании жидкость будет уходить чересчур быстро, то уменьшить проходные сечения или заглушить часть отверстий можно при помощи саморезов.
Отверстия в трубе можно заглушить саморезами
Горизонтальные элементы укладывают на свод и стенки печи, после чего конструкцию заполняют камнями.
Паровая пушка устанавливается в каменку

Испытания паровой пушки проводят небольшим количеством жидкости, разогревая печь на половину мощности. Если пробный запуск проходит нормально, то тепловой агрегат выводят на максимальный режим, после чего проверяют качество и количество генерируемого пара.

Этапы сборки

Тому, кто отважился собрать парогенератор своими руками, понадобится знание физики в пределах школьной программы, немного смелости и следующий набор элементов:

емкость, старая пароварка или электрический чайник;
приобретение нагревательного элемента нужной мощности;
решение вопроса подачи воды в устройство.

Лучшая ёмкость для нашего устройства та, у которой толстые стенки и возможность герметичного закупоривания.

Толстые стенки и плотная крышка

Скороварка, старый советский чайник, некоторые используют баллон из-под газа.

Остатки пропана выпускают, выкручивают латунный клапан, тщательно моют проточной водой с мылом или другими средствами для мытья посуды. Главный признак того, что баллон отмыт – отсутствие запаха газа. После мытья емкости для будущего парогенератора её сушат.

Наступает очередь подобрать нагреватель воды. Некоторые используют электроплитку, газовую печь, которая будет нагревать воду, но эффективнее считается установка тэна. Выбрать нагреватель для внутренней установки в агрегат сегодня не представляет проблемы. На 10 л воды требуется тэн мощностью 3кВт.

Устанавливать нагреватель следует на высоте не менее 1см от дна емкости. Просверлить отверстия, в них установить шпильки, зафиксировать гайками максимально плотно. Чтобы не просачивалась вода, требуется герметичность, можно использовать силиконовые прокладки изнутри и снаружи, можно добиться герметичности другими способами. Затем крепится тэн. Крепление требуется прочное, выдерживающее давление в 6 атмосфер.

Как подавать воду в парогенератор. Проделываем отверстие для подачи воды. Герметизируем. Лучше использовать медную трубку. Приток воды должен быть постоянным, без воды парообразователь выйдет из строя. Подавать воду можно из бочки, бака, установленной в одной плоскости с парогенератором (закон сообщающихся сосудов), вмонтировав другой конец медной трубки в бочку. Потребуется кран для контроля уровня подающейся в устройство воды, чтобы по мере выкипания осуществлять долив.

Теперь нужно сделать устройство для выпуска пара. Пригодится шланг от неработающего пылесоса, который монтируют в крышку парогенератора. Всё. Пора тестировать.

Важно! Устанавливать парогенератор в самой парилке не рекомендовано. Как пар будет попадать в парную придумать не сложно, проделать отверстие в стене и вставить в него другой конец пылесосного шланга. Главное, что устройство не будет подвержено воздействию высоких температур и влажности

Главное, что устройство не будет подвержено воздействию высоких температур и влажности.

Что со всем этим делать?

Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

https://youtube.com/watch?v=eX1yKqEvWJU

Парогенератор для бани своими руками

Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.

Инструкция по созданию печного парогенератора для бани

Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).

Делается конструкция по такой схеме:

Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.

Укладываем слой камней.

Устанавливаем паровые пушки.

Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.

Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.

Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.

Создание самодельного электрического парогенератора для печи

Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.

Материалы, которые понадобятся в процессе работы:

Газовый баллон (от 4300 рублей);

Нагревательные ТЭНы (около 140 рублей за штуку);

Манометр (около 450 рублей).

Пошаговая инструкция по созданию электрического парогенератора:

Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.

Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.

Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.

Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.

Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.

В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.

Устанавливаем парогенератор с помощью паропровода.
