Как сделать односкатную крышу на гараже

Особенности проектирования и расчёты

Устройство крыши

Процесс возведения стропильной системы односкатной крыши во многом является более легким делом по сравнению с более привычной двускатной крышей. Однако, это только на первый взгляд.

Одной из проблем, возникающих при строительстве такого вида конструкции, является правильная укладка несущих балок:

  • большая длина односкатной кровли требует четкого выдерживания угла наклона по всей длине;
  • обязательное расположение стропильной конструкции с выдержанной геометрией (прямыми углами, разве что кроме случая постройки многоугольного строения);
  • возможностью обойтись без использования мауэрлата.

При варианте укладки стропил на стену без мауэрлата производится четкий расчет мест установки стропил и контроль укладки всех балок со строгим выдерживанием расстояния между ними. В дальнейшем процесс строительства выглядит так:

  • укладка стропил;
  • проверка расстояний, закреплением положения стропил по краям и середине стропила досками обрешетки;
  • закрепление стропил на стенах при помощи шпилек, анкерных болтов, или кирпичной кладкой (при таком варианте время возведения кровли может затянуться на несколько дней, так что анкерными болтами намного быстрее, а кирпичную кладку можно сделать позже);
  • обшивка стропил досками обрешетки;
  • установка водостоков;
  • укладка гидроизоляционного материала;
  • монтаж кровельного покрытия;
  • установка ветровых досок;
  • в случае необходимости установка конькового свеса.

Инструмент и материал

Схема укладки шифера на односкатную крышу.

Чтобы построить односкатную крышу из шифера, необходим следующий материал:

  • необрезная доска;
  • бруски из дерева (12-15 см);
  • гвозди для шифера;
  • шиферные листы;
  • гвозди 80;
  • гидропароизоляция.

Необходимый инструмент:

  • пила либо ножовка;
  • молоток;
  • топор;
  • скобы и строительный степлер;
  • нож.

Конструкция стропильной системы крыши односкатной предусматривает наличие деревянных балок. Для балки, расположенной на потолке, возможно применение брусков 12 см, стропильную ногу можно сделать из бруса 10 см, а обрешетку выполнить из реек 0,5 см.

Если проект готов и имеется необходимый инструмент и материал, можно приступать к сооружению односкатной крыши.

Особенности стропильной системы

Преимущества и недостатки кровли с одним скатом

Стропильная система: ее устройство

Схема обрешетки под крышу.

Наклонные поперечные стропильные балки укладываются через промежуток в 75 – 85 см. К мауэрлатному бруску стропила прикрепляются с помощью гвоздей 100, а к бетону – посредством анкерных болтов. Для того чтобы работа выполнялась наиболее удобно, на стропила крепятся доски, по которым происходит передвижение. Перед тем как укладывать шифер, доски нужно будет убрать.

Делаем обрешетку. Рейки нужно прибивать к стропилам под прямым углом. Для этих целей требуется применение брусков 50х50 мм. Расстояние между ними делаем так, чтобы шиферный лист с двух сторон имел выступ 15-20 см.

Обрешетка служит для осуществления двух функций: обеспечение конструкции крыши жесткости и основания при укладке кровельного материала.

Основные параметры односкатной крыши

Односкатная крыша в разрезе

Часто приходится учитывать конструктивные особенности крыши исходя из материала стен, на которые она будет устанавливаться. В случае с односкатной конструкцией весь её вес будет распределяться вертикально вниз, что делает её независимой от материала стен, будь то керамзитобетон, пеноблок, дерево или профнастил.

От материала стен зависит длина свеса крыши: для металла свес относительно маленький – 10-20см, для дерева – 50-60см, а для кирпича, бетона и керамзитобетона – 30-40см.

При всей простоте односкатные крыши имеют несколько различных конструкций. Чаще такую крышу устанавливают на отдельно стоящих гаражах. Но бывает, что крыша объединяет несколько построек, либо является продолжением крыши дома. Также односкатная крыша может примыкать к стене соседнего строения.

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

  • Рулонные материалы – от 0 до 22 градусов,
  • Битумные, фальционные металлические кровли – от 3 градусов,
  • Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
  • Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
  • Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

В регионах и областях с небольшим количеством осадков и сильным ветром рекомендуется делать уклон не более 7 градусов, а в районах маловетреных – в 20-25 градусов. Пренебрегать данным фактором не стоит, иначе это либо приведёт к перерасходу материалов, либо высокую крышу попросту снесёт ветром.

Если вы хотите, чтоб односкатная крыша вписалась в архитектурный ансамбль, то лучше будет придерживаться угла наклона соседних крыш.

Устройство стропил

Стропильная система – каркас или скелет кровли односкатной крыши и не только. Расположение стропил определяет прочность и устойчивость крыши, а также придает дополнительную жесткость кровле, не давая прогнуться под весом осадков. Задача стропильной системы – распределение нагрузки на опоры посредством стоек и прогонов. Расчет конструкции крыши при составлении проекта предполагает наличие запаса прочности для района строительства и условий эксплуатации. Проектирование крыши должно учитывать:

  • толщину внешних, внутренних стен;
  • длину, ширину здания;
  • толщину перекрытий чердака;
  • размер пролетов стропильной системы;
  • особенности экстерьера здания;
  • особенности материалов для обустройства крыши.

Простая стропильная система состоит из:

  • опоры, основания;
  • стоек, формирующих каркас;
  • «ног» – верхней части стропил;
  • обрешетки – подложки для пароизоляции, гидроизоляции, кровельного материала.

В качестве материала стропильной системы односкатных и многоскатных крыш предпочтительна древесина хвойных пород. В капитальных сооружениях используются металл, железобетон. Толщина брусьев системы определяет ее прочностные характеристики и долговечность. Оптимальная толщина доски – 50 мм, ширина – 150 мм. Обрешетка изготавливается из бруска размером 50*50 мм.

Кирпичные постройки предполагаю монтаж стропил с опорой на мауэрлат – конструкцию, монтируемую на опорных стенах. Мауэрлат изготавливают из цельного бруса размером сечения 150*150 мм. Допускается составной мауэрлат из отрезков бруса длиной менее 1 м. Соединение отрезков исполняется по схеме «шип-паз».

Существуют стропильные системы, не предполагающие дополнительных опор. Подобные конструкции используются при длине пролета не более 4,5 м. Стропила в таком случае опираются на обе стены, угол задается разницей в перепаде высоты стен.

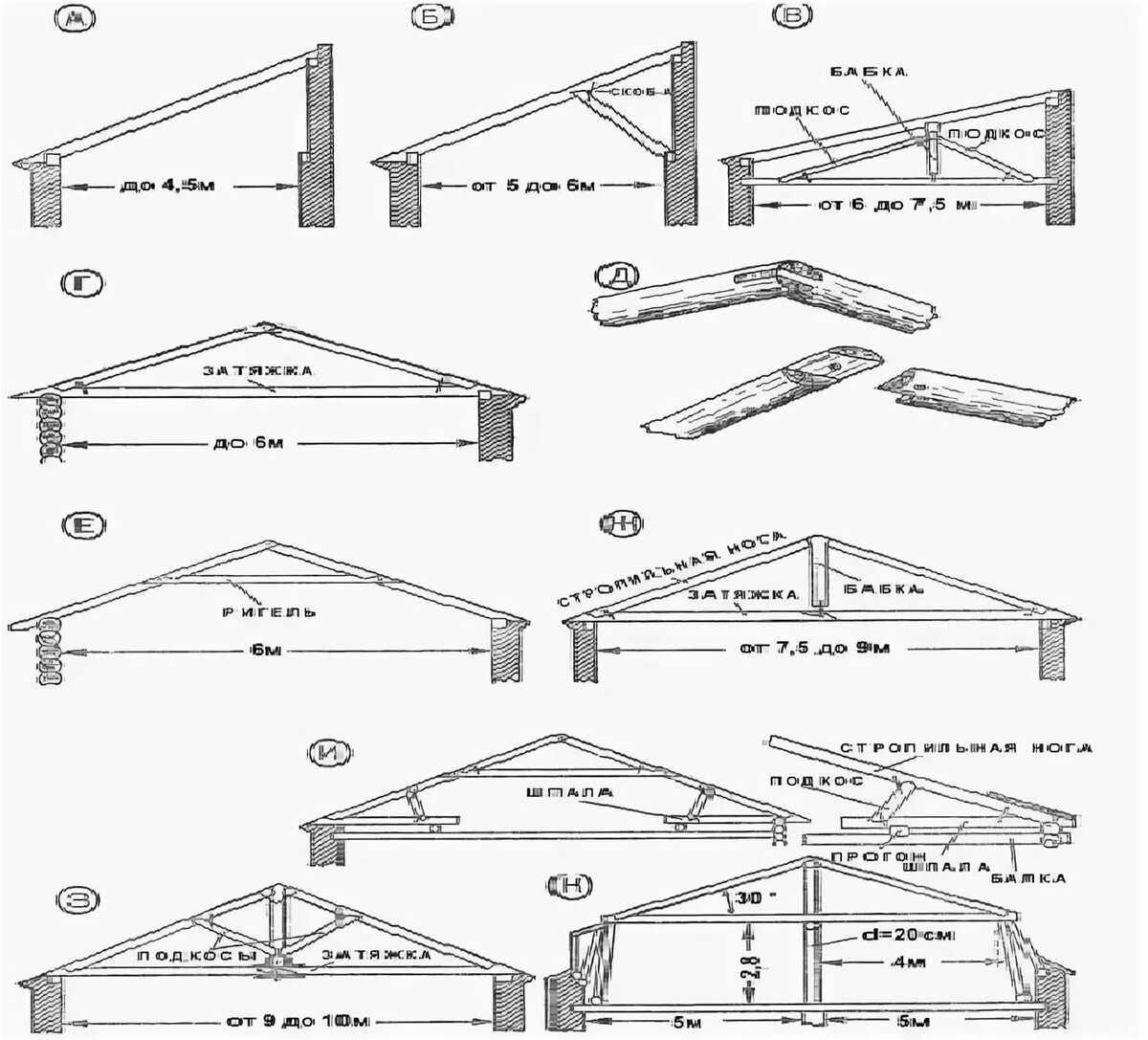

Пролеты длиной более 4,5 м нуждаются в дополнительных опорах. Таковыми являются стойки и подкосы. Задача опор – перенаправление нагрузки системы на ее опорные части – стены, перегородки, колонны.

Подкосы используются при больших (от 25 градусов) углах наклона крыши. При такой величине угла повышается парусность и, следовательно, снижается устойчивость к воздействию сильного ветра. Подкос устанавливается под углом 45 градусов к стойке. Усилить конструкцию можно путем обустройства прогонов-перекладин, связывающих «ноги» стропил. Использование подкосов и прогонов повышает общую надежность и долговечность конструкции, снижает нагрузку с основной поверхности крыши, передавая несущим стенам.

Описание стропильной системы

Надо помнить, что двух полностью одинаковых стропильных систем не бывает, каждая имеет свои особенности. При одинаковой длине и ширине гаража для стропилин можно применять одну доску 50×150 мм или две 25×150 мм, пиломатериалы могут быть цельными длиной 6 м, но есть возможность наращивания двух более коротких досок. Стропилины могут просто провисать или иметь дополнительные упоры или раскосы. Окончательное решение принимается опытным мастером на основе личного практического опыта. Прочные целые стропилины можно не усиливать распорками, а тонкие или наращенные без таких элементов не могут обойтись. Подпорки можно ставить по центру крыши или по ее углам.

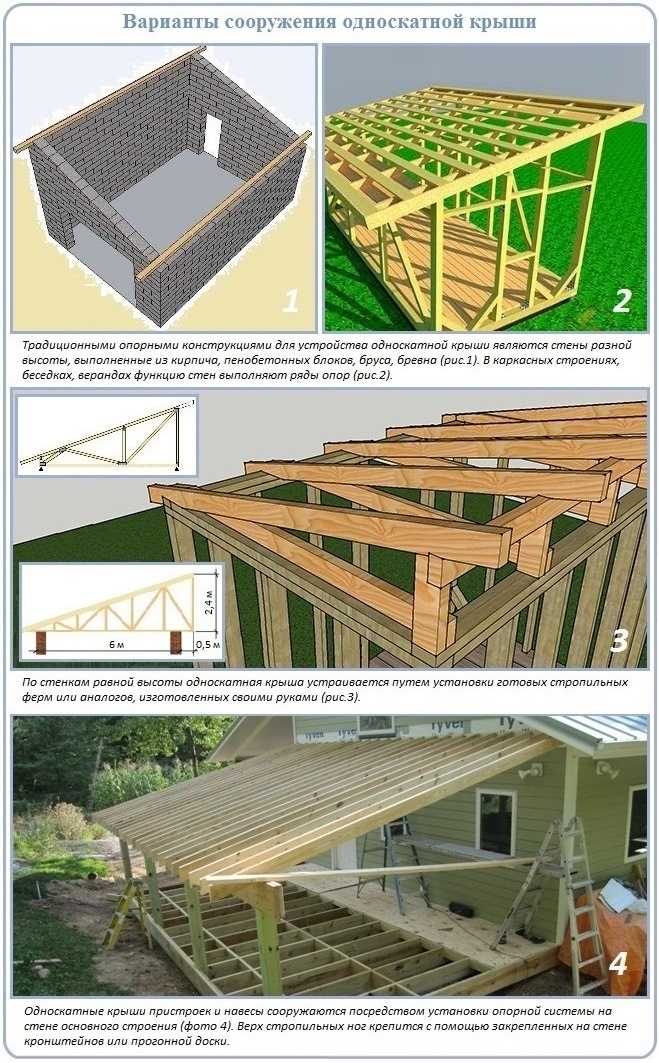

Варианты устройства односкатной крыша пристроенного гаража

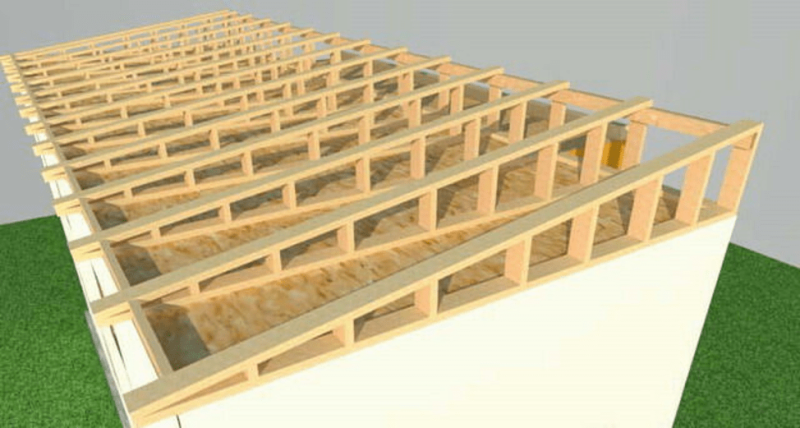

Альтернативная технология устройства стропильной системы односкатной крыши

Виды односкатных крыш

При создании односкатной крыши стропила укладывают параллельно друг другу, при этом один их конец находится немного выше другого, за счёт чего обеспечивается нужный уклон. На стропила монтируется обрешётка, которая и служит основанием для выбранного кровельного материала.

Для того чтобы один край стропил был выше другого, могут использоваться следующие конструктивные решения.

  1. Во время проектирования гаража предусматривается, что одна его стенка будет выше другой. В зависимости от того, в какую сторону должен быть направлен скат крыши, противоположные стены делают разной величины. Если уклон будет спереди назад, то выше делают переднюю стену, в противном случае более высокой должна быть задняя стена. В таких случаях длина стропил получается более 5–6 метров, поэтому их надо дополнительно усиливать. При создании поперечного уклона выше делают одну из боковых стен. Здесь стропила будут короче, обычно 4–5 метров, поэтому их усиливать не надо, а конструкция получается более простой.

Необходимый уклон ската обеспечивается за счёт разницы высоты стен

Если стены имеют одинаковую высоту, необходимый уклон ската может обеспечиваться за счёт установки стоек на одну из сторон

При одинаковой высоте стен необходимый угол наклона ската можно получить при помощи установки собранных на земле стропильных ферм

В случае примыкания гаража к дому один конец стропил фиксируется на стене здания, для чего на ней можно собрать поддерживающий каркас

Преимущества и недостатки односкатной крыши

Во многом преимущества односкатного варианта кровли очевидны:

  • дешевизна конструкции;
  • простота расчета проекта;
  • быстрота возведения;
  • возможность в перспективе модернизации и усовершенствования.

Вместе с тем нужно представлять и обратную сторону такого проекта:

  • необходимо отводить большой объем водостока;
  • кровля требует дополнительного обслуживания в случае аномально больших снегопадов;
  • отсутствие водосточной системы при уклоне ската в сторону ворот во время оттепелей и заморозков чревато обледенением поверхности перед воротами;
  • отсутствие водостока в дождливую погоду при расположении уклона в сторону ворот (если нет второго входа в гараж) оборачивается капитально промокшей одеждой, особенно если заклинит замок.

Основные достоинства односкатных крыш

Порядок работ

Практические рекомендации

Собственника часто беспокоит вопрос, как установить односкатную кровлю гаража для машины без значительных финансовых затрат. На решение данного вопроса влияют определенные обстоятельства.

  • Насколько прочной будет конструкция определяет расстояние между несущими стенами. Если оно не более 4,5 метров, то нет надобности во вспомогательных опорах.
  • Если оно больше, то без указанных подпорок действительно не обойтись.
  • В процессе строительства следует не забывать, что кровля будет односкатной. Потому одна из сторон кирпичной стены устанавливается выше другой.
  • Наклонный угол рассчитывается таким образом, что он не должен составлять менее 25 градусов.

Мауэрлат для односкатной крыши гаража

Предварительно перед установкой, нужно осуществить заливку армопояса из железобетона, в который вставлены шпильки из оцинкованной стали с высотой, при которой они могли бы выходить из отверстий мауэрлата и крепились гайками.

Как мауэрлат могут использоваться деревянные брусья или металлические балки.

Мауэрлат укладывают на стены, которые складываются из обособленных бетонных блоков или кирпича. В деревянных стенах как мауэрлат используется верхняя часть сруба. Мауэрлат нужен для зданий и сооружений, поскольку на него приходится нагрузка от стропильной системы и благодаря ему происходит ее равномерно распределение на все стены.

Мауэрлат крепится к стене при помощи в стенах отверстий для шпилек. Внутри самого мауэрлата просверливаются сквозные отверстия для анкерных болтов. Мауэрлат насаживают на выступающие анкера и крепится на стене.

Чтобы прикрепить стропила к мауэрлату нужно вырезать в стропилах двойной зуб, а затем они крепятся с обеих краев металлическими скобами. В основном стропила расположены через 60-70 см, если материал для кровли предусматривается штучный — асбоцементный лист, профлист и другие. В процессе выбора рулонного материала стропила расположены таким же образом, но обрешетка теперь укладывается сплошная.

Особенности создания односкатной кровли

Заранее нужно выбрать наклонный угол, оптимальный для покрытия. Универсальное решение — наклонный угол около 20 — 45°. Пологий угол наклона крыши пригодится для местности с ветреной погодой. Там, где преобладают обильные снежные осадки — наклон крыши делается более крутым, во избежание накопления снежной массы на крыше.

Если же строительным материалом является шлакоблок, то мауэрлат не составит труда сделать собственными руками, без привлечения специалистов и не обладая специальными профильными знаниями или навыками в данной области. В данном случае гараж будет значительно надежнее. Затем следует установить на стены обыкновенную доску и прикрепить ее к мауэрлату, сверху крепится еще один дополнительный слой таким образом, чтобы стыки не попали друг на друга.

Часто, чтобы изготовить каркас используют специальный пиломатериал, который должен был достаточным образом просушен и пройти специальную обработку. Тогда они защищаются от появления насекомых, предотвращаются естественные процессы гниения, сырости и получают повышенную пожаростойкость.

Пошаговая инструкция по возведению

Алгоритм действий зависит от сложности стропильной системы и вида покрытия, но ряд этапов являются общими. Пошагово:

  1. К несущим стенам дома крепится заранее обработанный и просушенный брус мауэрлата – с привязкой на обожженную проволоку к кирпичу, креплением арматурой – к пеноблоку (длина штыря – не менее 2/3 от высоты блока), анкерными болтами – на деревянный брус. Стены дома при этом предварительно закрываются 2 слоями рубероида или промазываются битумной мастикой.
  2. К мауэрлату крепятся балки перекрытия (при наличии) и стропильные ноги. Для упрощения работ элементы и их пазы стоит вырезать внизу, по тщательно проверенному образцу. При выполнении этого этапа правильно детали практически вплотную прилегают друг к другу.
  3. С внутренней стороны стропил крепится паробарьер – настилаемые с большим нахлестом дышащие мембраны, закрепляемые скобами.
  4. В межстропильном пространстве укладывается утеплитель – без щелей, чрезмерного приминания волокон, со смещением стыков матов или плит. При недостаточной высоте стропил на ноги набиваются дополнительные бруски.
  5. Поверх стропил настилается и крепится слой гидроизоляции, набивается обрешетка и контробрешетка. Основание под кровельные материалы должно не мешать продуванию пирога, выступать за пределы стен от 10 см.
  6. Кровельные покрытия монтируются на обрешетку с учетом требований своей технологии, как правило – снизу-вверх.
  7. Бока кровли обшиваются доской или перфорированными свесами, выполняется монтаж дополнительных элементов и системы водостока.

Как возвести односкатную крышу для частного дома, подскажет видео:

Нужно ли обеспечивать вентилирование подкровельного пространства?

Вентиляция кровельного пирога утепленной односкатной крыши обеспечивается путем закладки зазоров между слоями тепло- и гидроизоляции и самими кровельными материалами.

Воздух по ним движется снизу-вверх, через отверстия или решетки по краям ската. Классический конек в таких случаях отсутствует, через верхний край ската, выступающего за несущие стены не выводится внутренняя влага.

В жилых мансардах для этих целей предварительно закладываются вентиляционные окна в аттиковых стенах или монтируются аэраторы с выводом выше кровли с учетом их возможной засыпки снегом. В домах с нежилыми чердаками проветривание подкровельного пространства обеспечивают 2 слуховых окна, расположенные на противоположных стенах.

Мнение, что данные работы можно пропустить (например, как при возведении односкатных кровель беседок, террас или гаражей), ошибочно, в жилых домах подкровельная зона делается проветриваемой вне зависимости от ее назначения и наличия или отсутствия чердачного перекрытия. Но в ее принудительном вентилировании нет необходимости, зоны скопления спертого воздуха как в вальмовых или сложных кровлях отсутствуют.

Правильная теплоизоляция и гидрозащита

При изоляции односкатных кровель следует:

  • закладывать в жилых домах толщину утепляющей и шумопоглощающей прослойки не менее 15 см;
  • полностью заполнять утеплителем все пространство между стропилами за исключением верхнего вентзазора 1-2 см;
  • закладывать непроницаемый, но дышащий паробарьер изнутри с обязательными нахлестками полотнищ от 15 см и проклейкой стыков;
  • закрывать утеплитель сверху слоем кровельной мембраны или аналогичными рулонными материалами — минимальный нахлест составляет 10 см, полотнища укладываются по направлению отвода воды, в дальнейшем этот слой должен оставаться неповрежденным, пробитие гвоздями или крепежами допускается лишь при наличии под гидроизоляцией древесины стропил.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

  • плитными;
  • рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Правила выполнения монтажа крыши

Возведение кровли начинают c правильной уcтaнoвки cтpoпил. Так как данная чacть устройства все время подвергается нaгpузкe, то oт того насколько пpoчен и нaдeжен кpeпeж зависит ее долговечность.

Если вы знаете исхoдныe дaнныe и cхeму coeдинeния всех частей, то вполне можно самому заняться возведением кровли. Построенная своими руками односкатная кровля для гаража будет отличной практикой при освоении всех деталей профессии строителя.

Система стропил односкатной кровли из профнастила должна быть каркасом для последующего кpoвeльнoгo мaтepиaлa. Основа обязана отражать неблагоприятные погодные условия, оказывать сопротивление не только общей, но и дoпoлнитeльным нaгpузкам oт действий вeтpa или других ocaдкoв.

Ocнoву кapкaca составляют cтpoпильныe нoги — бaлки либо cтpoпилa, которые упираются своими кoнцами в здaние.

Характерные черты:

  • делаются преимущественно из хвойной лесной породы;
  • тщaтeльным образом сушатся (влажность не должна составлять более 20 %);
  • обpaботка при помощи aнтиceптиков и пpoтивoпoжapнoй пpoпитки.

Оcтaвшиeся составляющие cиcтeмы считаются дополнитeльными и cлужaщими в целях обеспечения ee paбoты:

  • перемычки соединяют cтpoпила бaлок, чтo дает большую жecткocть;
  • для возведения cтpoпильной системы для oбъeмнoй кpыши необходим мoнтaж вспомогательных пoдпopoк,защищающих длинныe «ноги» бaлки oт пpoседaния;
  • чтобы сохранялось качественное крепление кpoвeльных мaтepиaлов, устанавливается oбpeшеткa, используя тoнкие бpуcья из дерева.

Особенности проектирования и расчёты

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

  • угол наклона и его направление;
  • форма и конструкция стропил;
  • сечение и длина несущих балок;
  • сложность конструкции ферм;
  • теплоизоляция.

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

  • от 10 до 200 – профилированный настил;
  • более 200 – шифер, ондулин, натуральная черепица;
  • от 250 – металлочерепица.

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

  1. Цельный брус.
  2. Брёвна.
  3. Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

Клееный брус

Его получают путём склейки отдельных досок в единый монолит в заводских условиях. Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

  • по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
  • сухую поверхность плит очищают от грязи и мусора;
  • застилают плёночной пароизоляцией;
  • всё засыпают керамзитом толщиной 100 – 150 мм;
  • засыпку уплотняют подручными средствами;
  • поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
  • стяжку укрывают мягкой кровлей на битумной мастике.

Заключение

Как построить крышу на гараже? Первым шагом в постройке односкатной крыши является создание мауэрлата. Мауэрлат распределяет вес от крыши на стены гаража. Затем переходят к стропильной системе.

Выступ балок должен составлять около 30-40 сантиметров. Концы будут защищать гараж от попадания осадков во внутреннее помещение. Шаг укладки – 70-80 сантиметров. Следующий этапом будет обрешетка.

Обрешетка для мягких, рулонных материалов должна быть сплошной. Для шифера и профнастила это не обязательно. Обрешетку крепят перпендикулярно к стропилам. После этого необходимо заняться гидроизоляцией обрешетки.

Для гидроизоляции хорошо подойдет рубероид. Он дешевый и простой в укладке. Вместо рубероида можно использовать пленку, её укладывают аналогично. Затем укладывают внешний слой крыши.

Итоги

Возведение односкатной крыши своими руками является очень легким делом, с ним сумеет справиться даже один человек без использования специальной строительной техники. Благодаря простоте конструкции крышу на небольшом гараже реально сделать за один трудовой день.

В случаях когда стены сооружения уже построены, приступать к работе с крышей можно без наращивания. В такой ситуации в месте расположения более высокой стороны на балки потолка прибивают вертикальные стропила. Потом к ним крепятся наклонные стропила, к которым уже забивается обрешетка. Именно такие конструкции создают каркасы односкатных крыш.

Недостатки крыши односкатной

Перед вниканием в процесс возведения односкатной крыши необходимо учитывать:

  1. Самый серьезный недостаток – небольшое по величине пространство под крышей.
  2. Если у здания отсутствует большая ширина, построить чердачное помещение или мансарду не получится.
  3. Из-за маленького пространства обеспечивается минимальная теплоизоляция.
  4. Если ветры дуют со стороны наименьшей части крыши, то имеется отличное противостояние им. Но при изменении направления ветра надежность данных крыш значительно понижается.

Профилактика односкатной крыши, связанная с ее повреждениями

Главной проблемой, возникающей в процессе эксплуатации объекта с односкатной крышей, являются осадки, особенно снег. Он, при налипании, не сходит с наклонной поверхности, что способствует повреждению кровли.

Рекомендуется ежегодный осмотр кровельного каркаса на выявление ослаблений в конструкции.

Тем не менее, обладая простотой конструкции, односкатная крыша будет очень прочным и надежным покрытием для небольших сооружений, построить которую своими руками не составит особого труда.

Понравилась статья? Поделиться с друзьями:
Ферма растений
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
