Оригинальное и надежное решение при строительстве дома

Технология выполнения трехскатной крыши

1. Первый шаг в устройстве трехскатной крыши своими руками – . Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.
2. Поверх мауэрлата или в специально предназначенные для этого пазы в стенах кладут балки перекрытия из доски 50х200 мм или толще. Доску кладут на торец – это увеличивает ее жесткость на прогиб. Балки укладывают в строгом порядке: сначала крайние, потом по натянутому шнурку промежуточные. Шаг между балками может быть любым в диапазоне от 50 до 120 см, но если вы планируете утеплять потолок с использованием современных материалов, рекомендуется оставлять между ними расстояние 60 см, равное ширине утеплителя. Высоту балок перекрытия регулируют с помощью деревянных подкладок. Для удобства поверх перекрытий можно настелить черновой пол чердака из любых прочных досок – монтаж крыши при этом сильно облегчится, безопасность проведения работ возрастет.
3. Вертикальные стойки в зависимости от конструкции перекрытий и наличия внутренних перегородок ставят либо на балки перекрытий, либо на лежни, проходящие четко по центру крыши. Балки выполняют из бруса квадратного или прямоугольного сечения. Их устанавливают на место и выравнивают по отвесу, после чего закрепляют в вертикальном положении с помощью временных подпорок и укосин. К лежню или балкам перекрытия стойки крепят с помощью накладок из металла или дерева. Количество стоек на трехскатной крыше должно быть таким, чтобы расстояние между ними не превышало 2 метра. В любом случае, стойку устанавливают у края крыши, образующего вертикальный фронтон, и в месте соединения накосных стропил с коньком.
4. На стойки кладут коньковый брус и крепят его с помощью уголков и накладок, предварительно проверив расстояния до обоих карнизов и до углов вальмового ската. Крыша должна быть абсолютно симметрична.
5. Боковые стропила трехскатной крыши представляют собой наслонные стропила, верхним концом закрепленные на коньковом брусе, а нижним – на мауэрлате и балках перекрытий. Их выполняют по шаблону: доску прикладывают в месте крепления крайней стропильной ноги, размечают на ней запилы, служащие для опоры на коньковый брус. По этому шаблону вырезают необходимое количество стропил и крепят их сначала к коньковому брусу на уголки, а потом, по месту разметив на каждой стропильной ноге нижний запил, и к мауэрлту. Стропильные ноги ставят на мауэрлат рядом с балками перекрытий так, чтобы их можно было стянуть на шпильки – это увеличит жесткость стропильной фермы. Шаг стропил при этом равен шагу балок перекрытия.
6. Боковые стропила усиливают подкосами из досок, установленными на балки перекрытий под углом 45 градусов к горизонту. Толщина подкосов обычно равна толщине балок и стропил – 50 мм. При этом верхнюю часть подкосов крепят к стропилам с помощью шпилек.
7. Накосные стропила размечают по месту: опирают предназначенные для этого доски или брус в стойку и размечают верхний косой запил, выпиливают его, после чего прикладывают к мауэрлату в месте его углового соединения и размечают по месту нижний запил. Закрепляют накосные стропила с помощью уголков и накладок и дополнительно укрепляют нарожниками – подпорками, образующими вальмовый скат и опирающимися нижним концом на мауэрлат, а верхним – на накосные стропила.
8. После установки стропильной системы снимают временные укосины и приступают к выполнению . Материал для обрешетки, как и ее шаг, зависит от выбранного кровельного покрытия. Под профнастил и металлочерепицу необходима разреженная обрешетка из доски 25 мм, под ондулин и мягкую кровлю – сплошная из фанеры.
9. Трехскатная крыша может стать украшением не только дома, но и беседки, бани или другого строения. При ориентировании вальмового ската в сторону преобладающей ветровой нагрузки способность крыши противостоять сильным ветрам значительно повышается.

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Разновидности конструкций

Трехскатные крыши обустраивают на пристройках

Крыши для сооружений, пристроенных к жилищу, могут иметь вальмовое или шатровое исполнение. Обе конструкции исходно являются четырехскатными, но существуют их вариации с тремя поверхностями специально для примыкающих к дому зданий.

Вальмовая конструкция

Треугольный скат крыши в данном случае имеет равные стороны и делается в двух экземплярах. Оставшийся скат имеет форму трапеции. Обычно его монтируют в фасадной части, а треугольники располагают по бокам. Такая конструкция подходит для пристройки с прямоугольным основанием. Она снабжена коньковым прогоном.

Шатровая конструкция

Такая трехскатная кровля не имеет прогона, но включает в себя узел конька. Так называется место соединения крупных стропильных элементов, формирующих троицу скатов в форме треугольников. Два из них имеют идентичные габариты. Если домовладелец решил пристроить к жилищу помещение с квадратным основанием, для него подойдет именно такая крыша.

Общее описание трёхскатной системы

Трёхскатная крыша используется для покрытия домов, террас или коттеджей. Она образуется при помощи трёх скатов, отличающихся по форме. Один из них – треугольный, а вот два другие выполнены в форме трапеции.Конструкцию трёхскатной кровли можно разделить на две главные части:

• кровля, имеющая два ската;
• вальмовая кровля, которая устраивается над ненакрытой площадью дома.

Самый главный параметр трёхскатной крыши — правильный расчёт сочетания этих основных частей конструкции.

Чтобы обеспечить устойчивость крыши, необходимо правильно провести все измерения, а также определиться с размером кровли, которая будет образована двумя скатами и вальмой. Ещё до начала работ потребуется рассчитать общий наклон трёхскатной кровли.

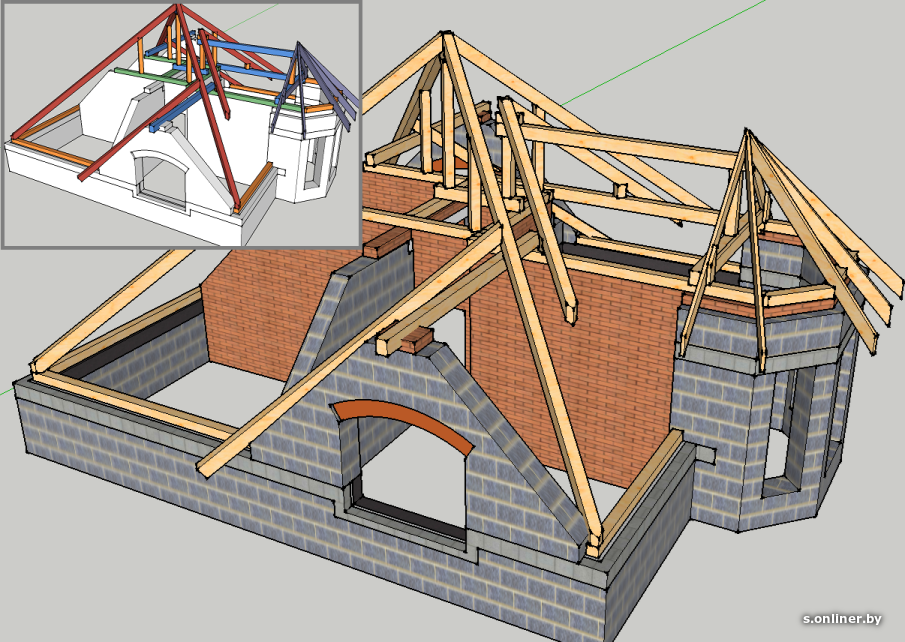

Устройство стропильной системы трёхскатной крыши

Конструкцию трёхскатной крыши можно разделить на:

• треугольный вальмовый скат;
• боковой скат, имеющий форму трапеции;
• конёк кровли;
• наклонное ребро.

Что касается конструктивных особенностей трёхскатной крыши, то они во многом схожи с обычной двускатной. Стропильную систему устанавливают после того, как смонтирован мауэрлат. Он представляет собой опорный брус сечением 10х10 — 15х15 сантиметров, который укладывается поверх стен. Крепится мауэрлат на предварительно установленный железный «пояс». Но в случае, если стены дома выполнены из брёвен или брусьев, монтаж такой армированной конструкции не потребуется. Это обусловлено большой разницей в весе металла и древесины. Мауэрлатом в деревянных домах будут служить верхние брусья стен.

Треугольный вальмовый скат

По способу расположения стропильные ноги трёхскатной конструкции могут быть:

• с накосом;
• диагональные.

В первом случае стропила устанавливают, направляя на внутренние углы стен. Во втором варианте расположения — к наружным.

Стропила диагонального расположения отличаются от накосной системы большей длиной. Но зато при этом можно прибегнуть к системе наращивания досок. Отличительной чертой организации стропильных систем трёхскатных крыш является требование соединения трёх стропильных ног в одном месте. Такая точка выступает в роли начала или окончания коньковой доски. Необходимо определить центральное стропило, которое будет основным и дополнительные (скатные), руководствуясь такой конструкцией.

Материалы

Чтобы создать каркас стропильной системы трёхскатной кровли, необходимо подготовить материалы для следующих элементов:
мауэрлата — бруса сечением 10х10 или 15х15 см., который монтируется по всему периметру наружных стен. Он помогает перераспределению нагрузки кровельного пирога на здание;

• лежня — промежуточного бруса сечением 10х10 или 15х15 см., который монтируется на несущие стены дома, расположенные внутри;
• балок перекрытия — досок сечением от 5х20 см., которые укладываются на брус мауэрлата. Они выступают в качестве каркаса для междуэтажного перекрытия;
• стоек — вертикальных опорных брусьев сечением 10х10 или 15х15 см., предназначенных для поддержания каркаса кровельного пирога;
• конькового бруса — опоры для системы стропил. Его укладывают на вертикальные стойки;
• стропил — досок сечением от 5х20 см., опирающихся на коньковый брус и стойки в верхней части крыши, а нижняя их часть укладывается на брус мауэрлата. Они монтируются с определенным шагом. Для накосных стропил выбирают брусья сечением 10х15 см. или сращенные доски;
• шпенгеля — вертикальной опоры, которая служит для поддержания накосных стропил;
• подкосов — досок, монтируемых под углов в 45 градусов. Они выступают в качестве распорок между стропилами и балками перекрытий или лежнем;
• обрешётки — досок толщиной от 2 см., которые монтируют на стропильные ноги, соблюдая определённый шаг, параллельно коньковому брусу. Если предполагается укладка мягкой кровли, то в качестве обрешётки используют фанеру или ОСБ-плиты.

Соединяют все элементы на металлические уголки и наклады, которые крепят на гвозди, саморезы или резьбовые шпильки с гайками. Помимо пиломатериалов, потребуется приобрести гидро- и ветрозащитные плёнки, а также утеплитель и пароизоляцию.Древесина должна быть подобрана подходящего качества — остаточная влажность не более 15-20 процентов, без гнили, следов плесени и потемнений. Материал перед монтажом необходимо покрыть специальными антисептиками, чтобы повысить противопожарные свойства, и антипиренами.

Как построить односкатную крышу пристройки

В качестве ответа на этот вопрос мы подготовили для вас подробные мастер-классы. Заметим только сразу, что для пристроек с односкатной крышей лучше всего использовать то же покрытие, что и на доме, чтобы сохранить эстетическое единство, либо металлические листы с двойным лежачим фальцем.

Итак, ширина крыши для этой для террасы – 4 метра.

• Шаг 1-2. Заливается фундамент. Для этого асбестовые трубы вкапываем в землю на 1,5 метра, и монтируем в них шпильки.
• Шаг 3-4. Делаем обвязку будущей террасы, из строганной лиственницы 15х15 см.
• Шаг 5-6. В углу будущей террасы заливается фундамент под барбекю.
• Шаг 7-12. По всему периметру на шпильки крепим брус, и на него уже устанавливаем каркас.
• Шаг 1-7. Выкладываем пол, оставляя щели по 6 мм. Обрабатываем древесину и террасную доску воском цвета палисандра.
• Шаг 8-9. Собираем стены беседки так, чтобы получилось два входа.
• Шаг 10-12. Строим лестницу и барбекю со столешницей.

Как видите, ничего сложного:

Если вам не до строительства печей, а к дому хотелось бы пристроить просто светлую веранду, тогда все будет еще проще. Заметьте, что в этом проекте односкатную крышу пристройки пришлось соединять со стропильной системой крыши дома, т.к. та оказалась слишком близко к земле. Рискованный шаг, но для дачного домика сойдет.

Размеры такой веранды получились в длину 3 метра, а в ширину – 4,2 метра. Высота – 2,5 м, а уклон односкатной крыши всего 10°.

• Шаг 1. Прозрачное кровельное покрытие подсовываем прямо под срез ондулина на крыше дома.
• Шаг 2. Для обрешетки используем доски-дюймовку в 20 мм толщиной.
• Шаг 3. Фундамент для такой террасы делаем столбчатый: в каждую трубку вставляем скручиваем рубероид и вставляем в его три сваренных между собой арматурных прута по 8 мм. Далее заливаем бетоном.
• Шаг 4. Крепить поликарбонат нужно через волну, для чего применяем специальные пластмассовые вставки.

Другое покрытие здесь использовать нельзя. Ведь, здесь односкатную крышу практически зацепили на крыше дома, тем самым значительно увеличив нагрузки на одну из стен. А потому кровельное покрытие уже может быть только очень легким, чтобы не доставить еще больших проблем. А современный поликарбонат в этом плане – замечательное решение.

Пристроить можно также закрытую веранду, как здесь:

Еще проще такое техническое решение, если вы просто хотите вечерами пить чай в своем уютном саду:

В этом проекте поперечный брус крепили к дому при помощи анкеров.

• Шаг 1. К крайним стойкам добавляем промежуточные стропила с каждой стороны.
• Шаг 2. Закрепляем поперечный брус анкерами прямо к стене. Предварительно он фиксируется струбцинами, а стойки – укосинами.
• Шаг 3. Делаем обрешетку под профнастил. Обязательно проверяется горизонталь лазерным уровнем.
• Шаг 4. Поднимает листы и крепим их саморезами.
• Шаг 5. Финальные работы.

Вот еще один простой и замечательный пример:

Захватывающие идеи, не правда ли?

А теперь – варианты посложнее. Так, в этом проекте все сделано тщательно, шаг за шагом:

• Шаг 1. Вяжем арматурный каркас в 4 нити.
• Шаг 2. Ставим щиты из обрезной доски, которые используем как опалубку.
• Шаг 3. Стягиваем опалубку шпильками М6.
• Шаг 4. При помощи лазерного уровня и ниток выравниваем все.
• Шаг 5. Заливаем бетон с щебнем.
• Шаг 6. Бетон тыкаем лопатой, чтобы вышел воздух.
• Шаг 7. Трамбуем пол будущего гаража и наносим песок. Тщательно выравниваем, и послойно трамбуем.
• Шаг 8. Строим стены из блоков в системе паз-гребень, ставя на ребро. Ширина стены получается 20 см.
• Шаг 9. Изготавливаем армопояс: монтируем по бокам шпильки М12, а на них надеваем еще один ряд блоков. Поверх – еще ряд кирпичей для распределения нагрузки.
• Шаг 10. Теперь работаем со стропилами. Обрабатываем их защитой.
• Шаг 11. В мауэрлате делаем специальные запилы для стропил.
• Шаг 12. Монтируем крышу.
• Шаг 13. Закладываем фронтоны и обшиваем карниз влагостойкой ОСБ.

Вот как это выглядит:

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

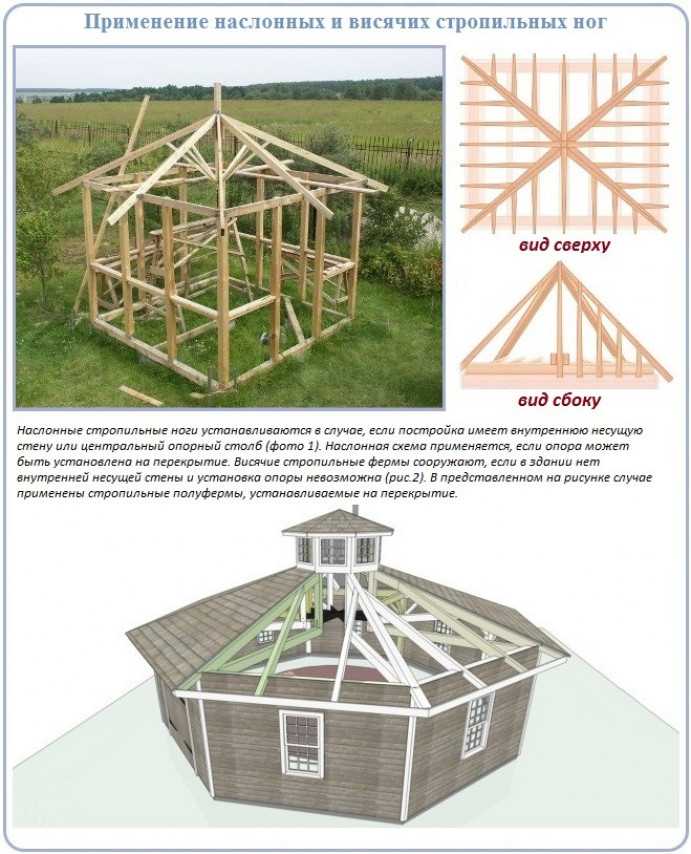

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

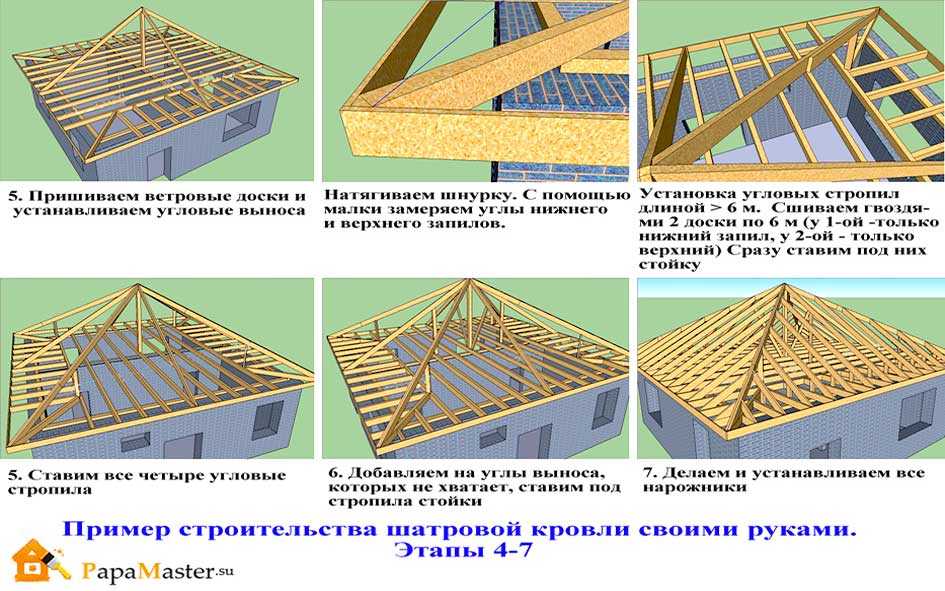

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

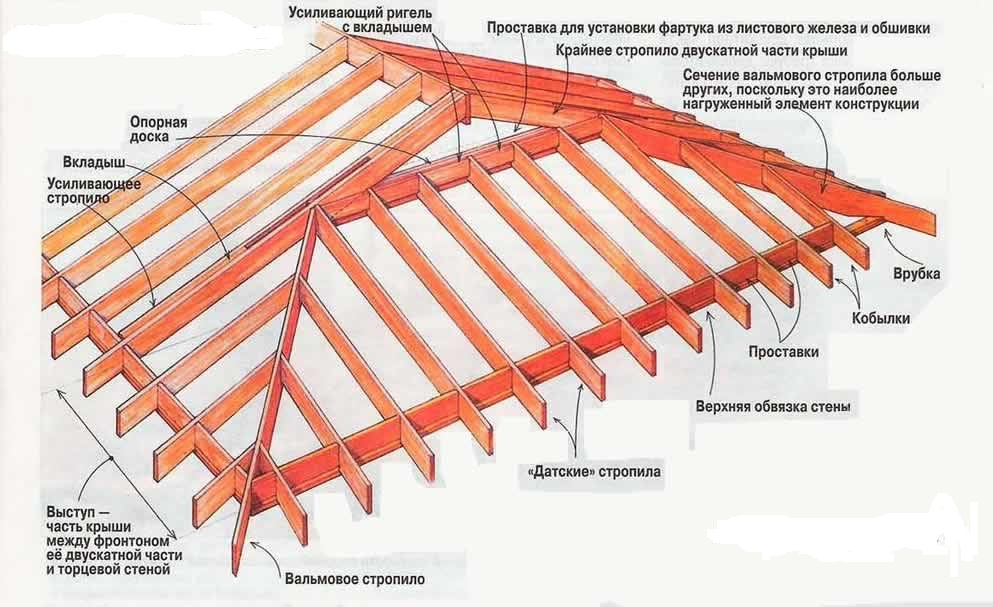

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

• Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
• Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
• На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

• Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
• Крепятся центральные стропильные доски;
• Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
• Крепление затяжки. Располагают у конька для закрепления стропильных ног;
• Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
• Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
• Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Трехскатная крыша. Варианты устройства и применения.

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

Из конструктивных элементов трехскатной крыши специалисты выделяют:

• Вальма или треугольной скат;
• Трапециевидный или боковой скат;
• Конек;
• Наклонное ребро.

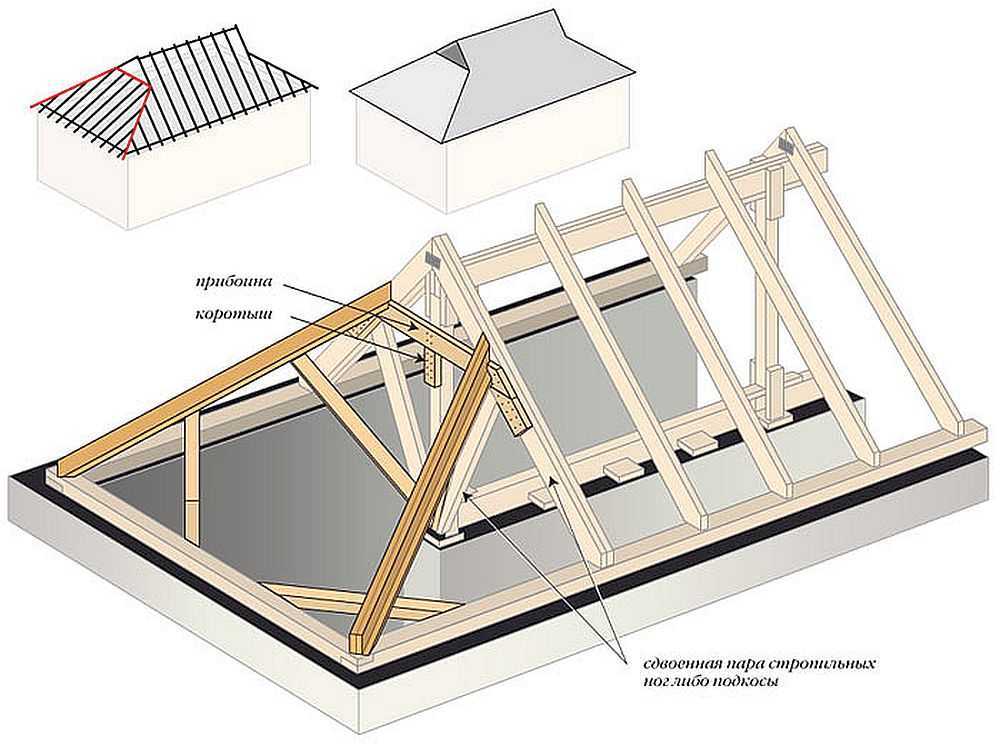

Особенности стропильной системы крыши из трех скатов

Для трехскатных крыш выделяют два возможных типа стропильных систем:

• Диагональные;
• Накосные.

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Гостиная на «седьмом небе»

Что важно для гостиной? Чтобы гости ощущали себя уютно, помещение для них обязано быть просторным и представительным. Тщательная проработка дизайна мансарды позволит даже небольшое помещение превратить в комфортную гостевую комнату

Совет!Использование «невидимого» интерьера (оформление комнаты светлыми тонами: белая мебель, прозрачные столы и стулья из пластика либо стекла и осветленные стены) поможет визуально увеличить пространство мансарды. На чердачном помещении с окнами при минимальных усилиях и затратах можно сделать уютную гостиную

Удобная планировка кухни-столовой в мансардном помещении: рабочая зона под скошенными стенами

Дизайн гостиной на мансардном этаже может стать неординарным за счет оформления окон на крышных скатах, использования продольных, невысоких стен. А камин , даже его простая имитация, сделает гостиную в мансарде особо теплой и уютной.

Вкрапления бохо-стиля в нейтральной белой мансарде с открытыми деревянными балками

Четыре шага к стильной мансардной гостиной

Шаг 1. Правильная краска. Чтобы организовать гармоничную атмосферу и скрыть контрастирующую разницу между стенами и скошенным потолком, используйте для стен пастельные, приглушенные тона светлой гаммы.

Совет! Если вам хочется внести яркие брызги разнообразия, нанесите насыщенные цвета на центральную стену мансарды. Можно также выкрасить самую высокую стену в броские оттенки – такой прием еще и дополнительно увеличит объем комнаты.

Черная глянцевая отделка стены в мансардном помещении способна создать иллюзию большей глубины помещения

Чердачное помещение, где центральным предметом интерьера является большой диван с множеством мягких подушек, станет лучшим местом в доме для досуга с друзьями

Шаг 2. Верная мебель. Для мансардной гостиной выбирайте только самую необходимую мебель, ею нельзя загромождать пространство. Лучше использовать компактные элементы, включить настенные и встроенные полки . Размещайте мебель на некотором расстоянии, чтобы обеспечить свободное перемещение. В обязательном порядке мягкий диван с подушками.

Совет!Для создания гармонии размещайте стеллажи , полки по углам мансардного помещения – это сделает комнату более объемной и глубокой.

Шаг 3. Аксессуары. При создании гостиной в мансарде нужно постараться подобрать такие аксессуары, которые смогут создать единство между остальными деталями интерьера. Например, картины , развешенные по вертикали на стенах. Остановите свой выбор на сувенирах, вазах вытянутой формы, стремящихся ввысь.

Скошенные стены можно выгодно подчеркнуть подвесными аксессуарами (свет, мебель и другое)

Шаг 4. Оформление окон. Гостиная нуждается в обилии естественного освещения, поэтому задумайтесь об установке в мансарде панорамных окон или оконных мансардных систем с монтажом на крышных скатах. Занавески, шторы выбирайте из светлых, легких тканей. Хорошо будут смотреться и жалюзи . Подбирайте такое оконное убранство, которое будет позволять полностью открывать окна.

Естественное дневное освещение мансардной как нельзя лучше подходит для домашнего рабочего пространства

Современные строительные материалы дают возможность не отказывать себе в роскоши панорамных окон в мансарде

Совет!Если мансардные окошки небольшие по размеру, подберите для них длинные шторы однотонного рисунка – это визуально увеличит окна.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами

При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.
2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.
4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.
5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.
8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.
9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Устройство накосных стропил – чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Заключение

Трехскатная крыша — это конструкция, которая придаст вашему дому красивый и необычный вид. Для того чтобы кровля служила долго и не протекала, нужно сделать правильные расчеты, а также выполнить все работы придерживаясь технологий и тогда кровля прослужит долго и качественно.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Трехскатная крыша – оригинальное архитектурное решение, подходящее как для устройства всей кровельной конструкции, так и для отдельных элементов сложной кровли. Она представляет собой гибрид обычной двускатной и и состоит из трех скатов: два из них – в виде трапеций, соединяющихся в области конька, и третий – равносторонний треугольник, иначе именуемый вальмовым скатом.

Устройство трехскатной крыши ненамного сложнее , отличие его заключается в установке двух накосных стропил, образующих вальмовый скат, а также конструкций, поддерживющих эти стропила. Накосные стропила обычно существенно длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо сращивать имеющийся стандартный пиломатериал.
