Технология проведения работ
118 * 25 сантиметров
- 2 штуки – 37 * 11 см;
- 2 штуки – 34 * 11 см.
Все детали должны быть хорошо отшлифованы. Для этого можно использовать наждачную бумагу или же специальный круг для болгарки. Ножки соединяются металлическими пластинами. Соединение выполняется с учётом того, что ширина основания должна составлять 37 см, а высота 45.
Сиденье можно изготовить, прикрутив две детали (118 * 12 см) к основаниям, используя саморезы. Из-за малой толщины досок есть определённый риск, касающийся того, что доски могут лопнуть. Чтобы это не случилось, следует просверлить отверстия в местах соединения. Это рекомендуется сделать до закручивания саморезов. После того, как была собрана первая скамейка, следует выполнить замеры. Внутренняя ширина должна составлять 114 см, а наружная 116.
После вышеуказанных действий можно перейти к сборке второй скамейки. Ширина её будет составлять 109 * 22 см. Сиденье скамейки состоит из двух заготовок, размер которых составляет 109*11 см. Ножки можно сделать, используя брус 40 * 40 см. Заготовки, из которых впоследствии будут изготовлены ножки, будут иметь следующие размеры:
- 4 бруска – 32 см;
- 2 бруска 22 см.

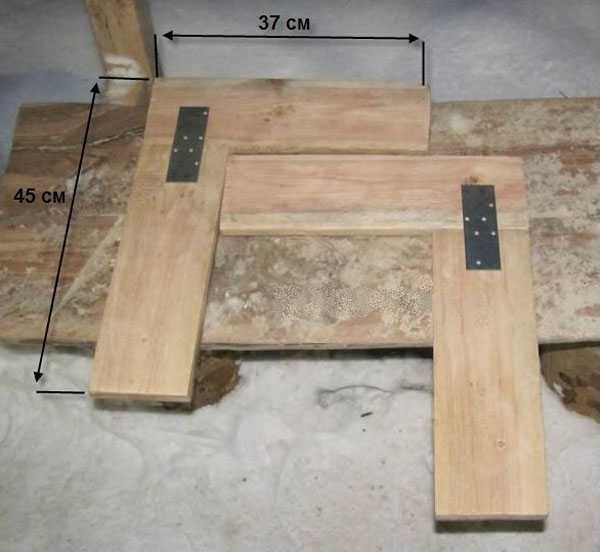

Ножки второй лавочки можно изготовить своими руками. Для этого следует использовать брусок (22 см) прикрепляется доска с одного края, на ребро. В этом случае потребуется использовать клей, саморезы и деревянный шкант. В наличии есть ещё один брусок 22 см, с ним следует проделать то же самое. Остальные имеющиеся заготовки должны быть собраны в форме буквы А. Бруски по 22 см будут верхней частью импровизированной буквы А. Бруски по 32 см будут являться боковыми сторонами, а внутреннюю перекладину можно будет выпилить самостоятельно в виде распорок. Металлические уголки и саморезы будут использоваться для проведения основания. Следует помнить, что в нижней части буквы должно быть определённое расстояние – 30 см.
К полученным ранее основаниям следует прикрутить своими руками детали сидения. После осуществления сборки следует проверить размеры второй лавочки. Ширина лавки по ножкам должна составлять 113 по ножкам и 109 по сидению. Чтобы проверить правильность сборки лавки трансформер, не нужно использовать какие-то особые приспособления. Проверку можно выполнить визуально. Для этого следует просто совместить две лавочки. Их следует приставить друг к другу и они будут образовывать “диван” из четырёх досок, которые находятся на одном уровне, то значит до этого всё было сделано правильно.
сборка спинки – столешницы
С одной стороны собранной ранее столешницы впоследствии должны быть прикреплены упоры, которые изготавливают из досок толщиной 20 мм. С одной стороны получившихся заготовок должен быть выполнен спил под определённым углом в 115 градусов. Этот угол будет означать наклон спинки скамейки трансформер. Прикрепление всех необходимых упоров следует осуществлять при помощи саморезов.
Впоследствии должны быть использованы металлические соединения и саморезы, которые помогут скрепить всё воедино. При изготовлении спинки следует тщательно руководствоваться чертежами, которые точно помогут лучше понять весь рабочий процесс изготовления скамейки трансформер.
Как сделать скамейку-трансформер с навесом своими руками
Кроме расходных материалов (доска, труба, крепеж, наждак), для изготовления лавочки-трансформера с каркасом из изогнутых металлических труб потребуются сварочный аппарат, трубогибочный станок. А для навеса из поликарбоната – специальное оборудование для резки, гибки. Обшивку сидений можно делать из доски, фанеры, текстолита.
Кроме мебельных болтов, при сборке необходимо использовать шайбы, гайки
Не существует единой схемы сборки. Каждый мастер вносит свои изменения в первоначальный чертеж: добавляет дополнительные ребра жесткости, меняет угол наклона спинки, ширину стола, сидений, форму и угол наклона навеса. Практичнее сначала изучить готовую лавочку-трансформер у знакомых, соседей или найти ее в продаже.

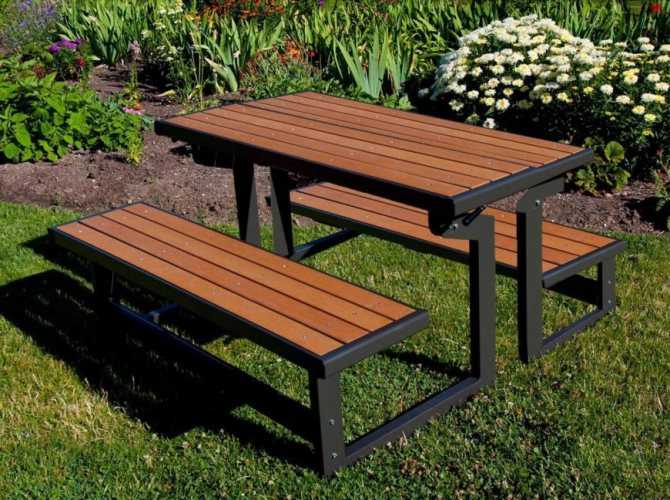

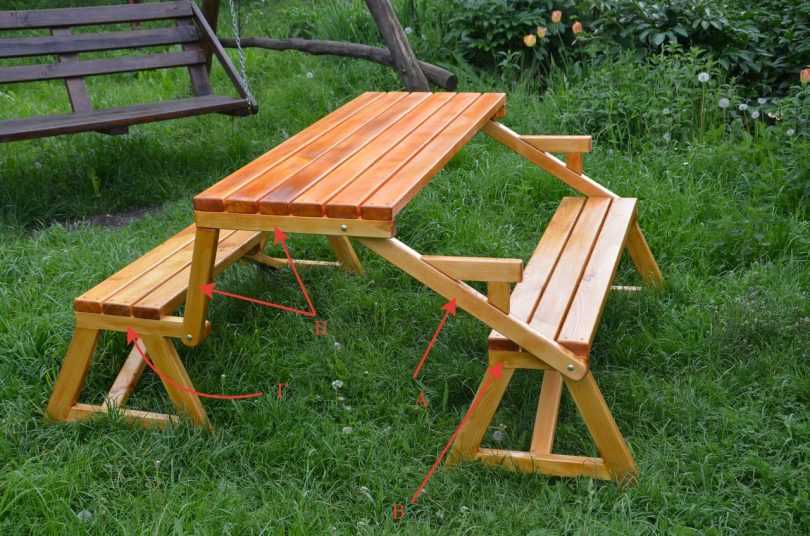

Самая удачная модель лавочки-трансформера с навесом
Полностью деревянная скамья выглядит немного громоздко, требует прочной древесины для каркаса. Лавочка целиком из металла очень тяжелая, ее сложно перемещать и разбирать. Кроме того, без навыков работы с металлом и инструментов создать надежную, привлекательную конструкцию невозможно. Оптимальный вариант лавочки-трансформера — сочетание металла для каркаса, дерева для сидений и стола, поликарбоната для навеса.
Ширина мест для сиденья может быть изменена, но это повлечет за собой изменения габаритных размеров лавочки в собранном состоянииВажно!Ширина навеса должна быть достаточной для того, чтобы прикрывать стол и обе лавочки в разложенном состоянии

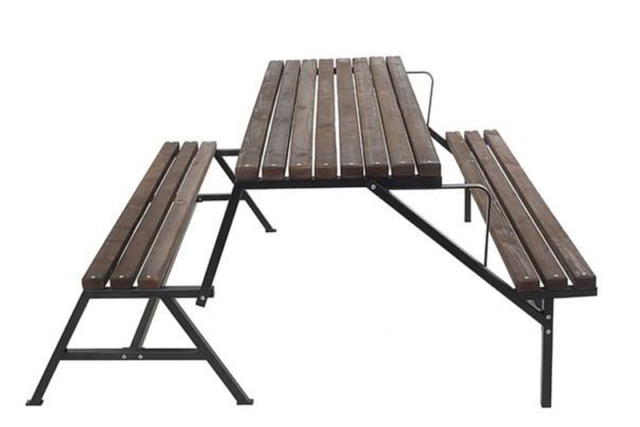

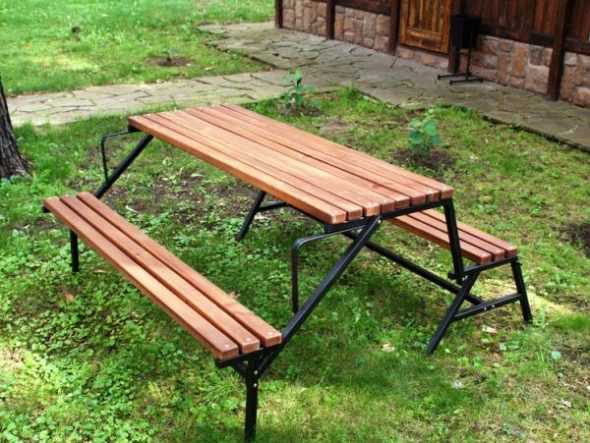

Лавочка-трансформер с навесом из металла

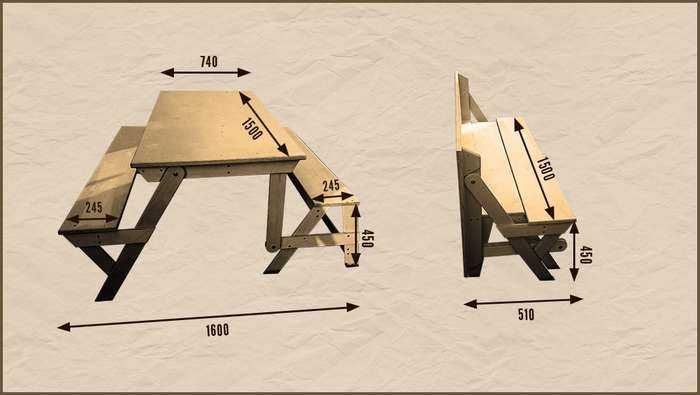

Лавочка-трансформер длиной 160-170 см, шириной места для сидения около 50 см. в разложенном виде свободно вмешает шесть человек. Навес из деревянных планок можно сделать самостоятельно, а арочную конструкцию из поликарбоната лучше приобрести готовую (она слишком сложна в изготовлении). Стойки навеса приваривают к ножкам «основной», неподвижной лавочки, которая в сложенном состоянии будет ближе к спинке.
Необходимые материалы:
- труба квадратного сечения со стороной 25 мм;
- мебельные болты, шайбы;
- деревянный брус или доска;
- сварочный аппарат;
- шлифмашинка, дрель;
- ножовка, пила, отвертка, уровень, отвес.
Профильную трубу удобнее приобретать уже нарезанную на куски по 2 м (4 шт.) и 1,5 м (2 шт.). Перед началом работы трубы следует зачистить от ржавчины (если она есть), в готовом изделии подготовить их под покраску будет сложнее.
Оптимальный профиль для каркаса – квадрат со стороной 25 мм

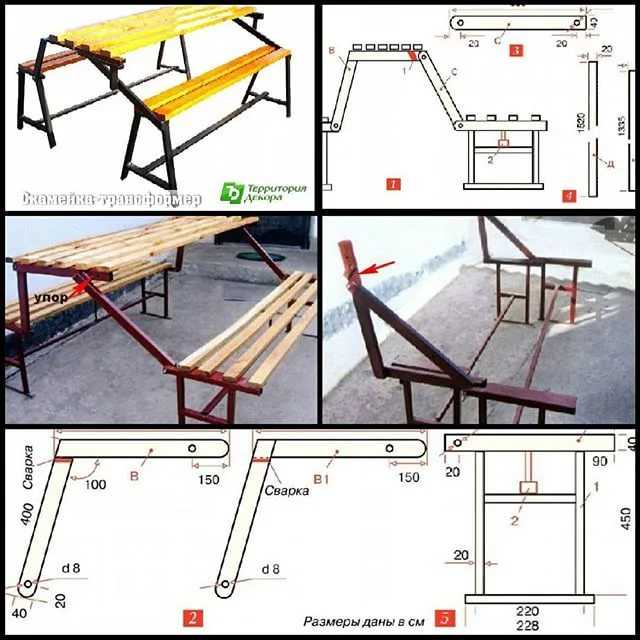

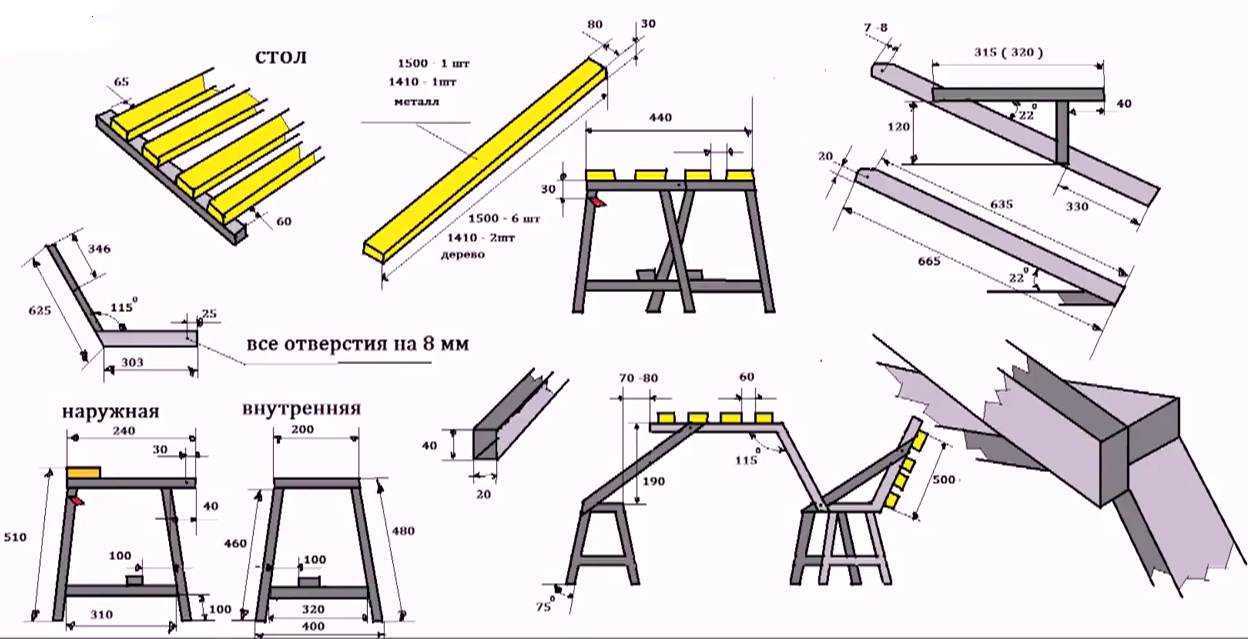

Трубы разрезают на заготовки в соответствии с чертежом, затем соединяют прихваточными швами. В местах крепления сверлят отверстия под мебельные болты, монтируют всю конструкцию. Устанавливают заранее подготовленные деревянные части, проверяют лавку на устойчивость и удобство. Если все устраивает, конструкцию снова разбирают, сваривают постоянными швами, зачищают, шлифуют, красят эмалью или краской для металла. Под ножки скамейки можно приварить металлические пластины для большей устойчивости. Дерево шлифуют, дважды покрывают краской для наружных работ.
Доска для стола должна быть идеально ровной, одинаковой по толщине, чтобы конструкция свободно складывалась и разбиралась

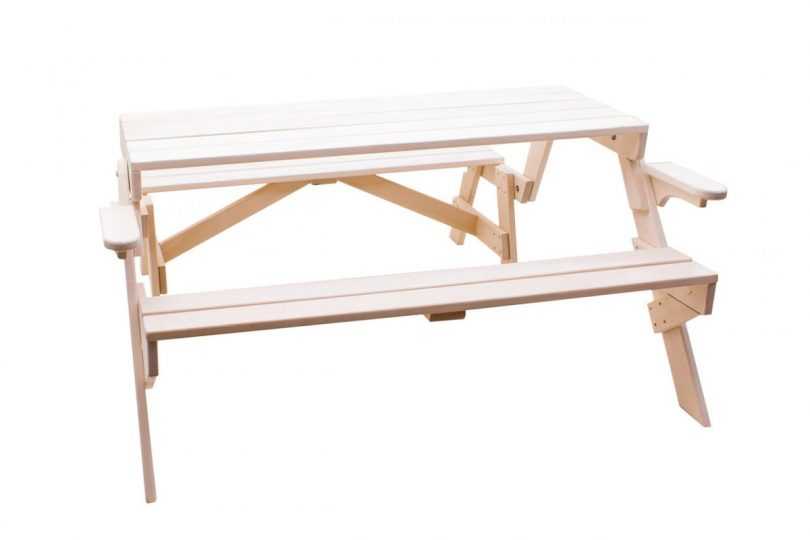

Лавочка-трансформер с навесом из дерева
Соединение деревянных деталей выполняют с помощью саморезов и металлического уголка. Отверстия для саморезов желательно просверлить заранее, чтобы работа выглядела аккуратней. Самая большая нагрузка при сборке-разборке ложится на подвижные узлы.
Мебельные болты позволяют подвижным частям свободно вращаться
Все деревянные детали складной лавочки-трансформера необходимо отшлифовать наждачной бумагой или шлифмашинкой
Деревянную конструкцию обязательно покрывают лаком или краской для защиты дерева от осадков и пересыхания
Как сделать самостоятельно
Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.
Стандартная конструкция из дерева
Для работы потребуются следующие материалы и инструменты:
- доски и брусья;
- строительный уровень, рулетка;
- винты;
- саморезы;
- маркер либо карандаш;
- наждачная бумага;
- металлические крепежи;
- болгарка;
- шуруповерт;
- дрель.
Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:
- Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
- Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
- Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
- Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
- К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
- Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
- Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
- В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.
Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.
Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами
Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками

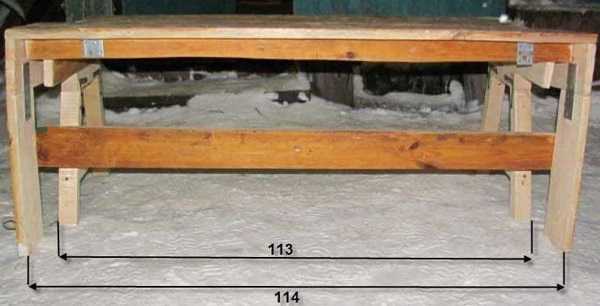

Вырезать детали для второй лавки
Изготовить ножки
Соединить детали лавки
Проверить правильность сборки
Сделать столешницу
Зафиксировать столешницу на основание
Сделать подлокотники
Установить рычаг

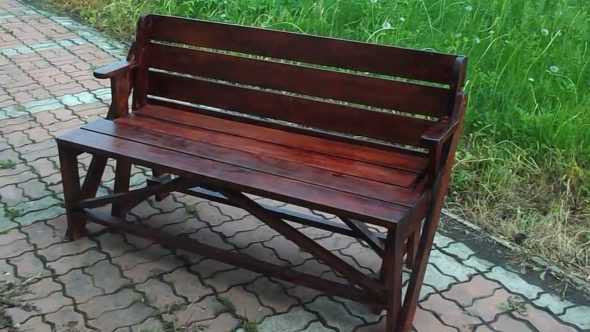

Готовое изделие

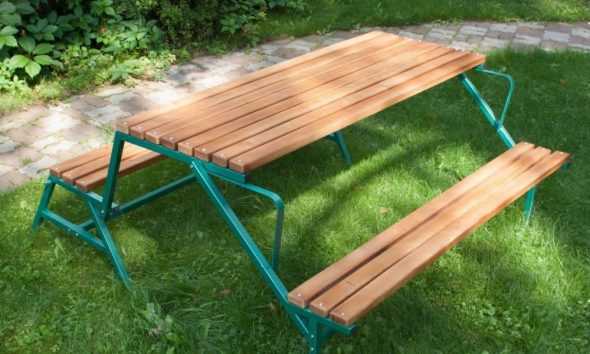

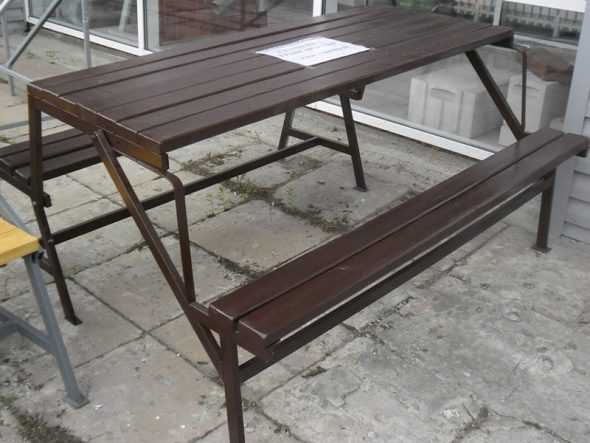

Садовая мебель-трансформер из металлического профиля
Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:
- квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
- доски – 8 штук;
- дрель;
- болгарка;
- шуруповерт;
- шлифовальная машинка;
- сварочный аппарат с набором электродов;
- шайбы, гайки, болты;
- краска по металлу.
Пошаговая инструкция поможет выполнить каждый этап работы правильно:
- Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
- Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
- Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
- Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.
Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.

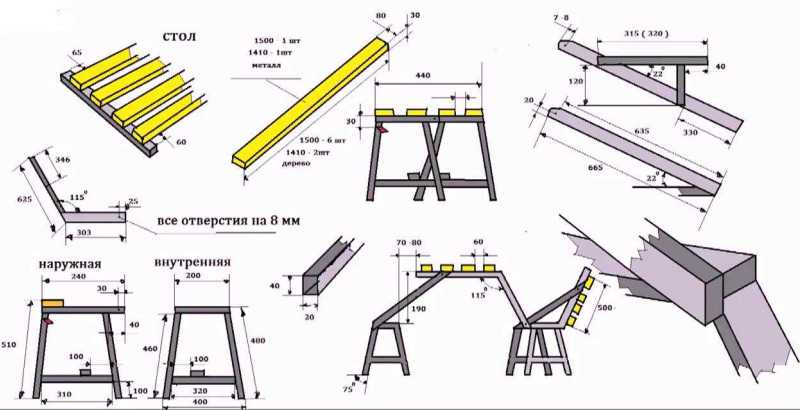

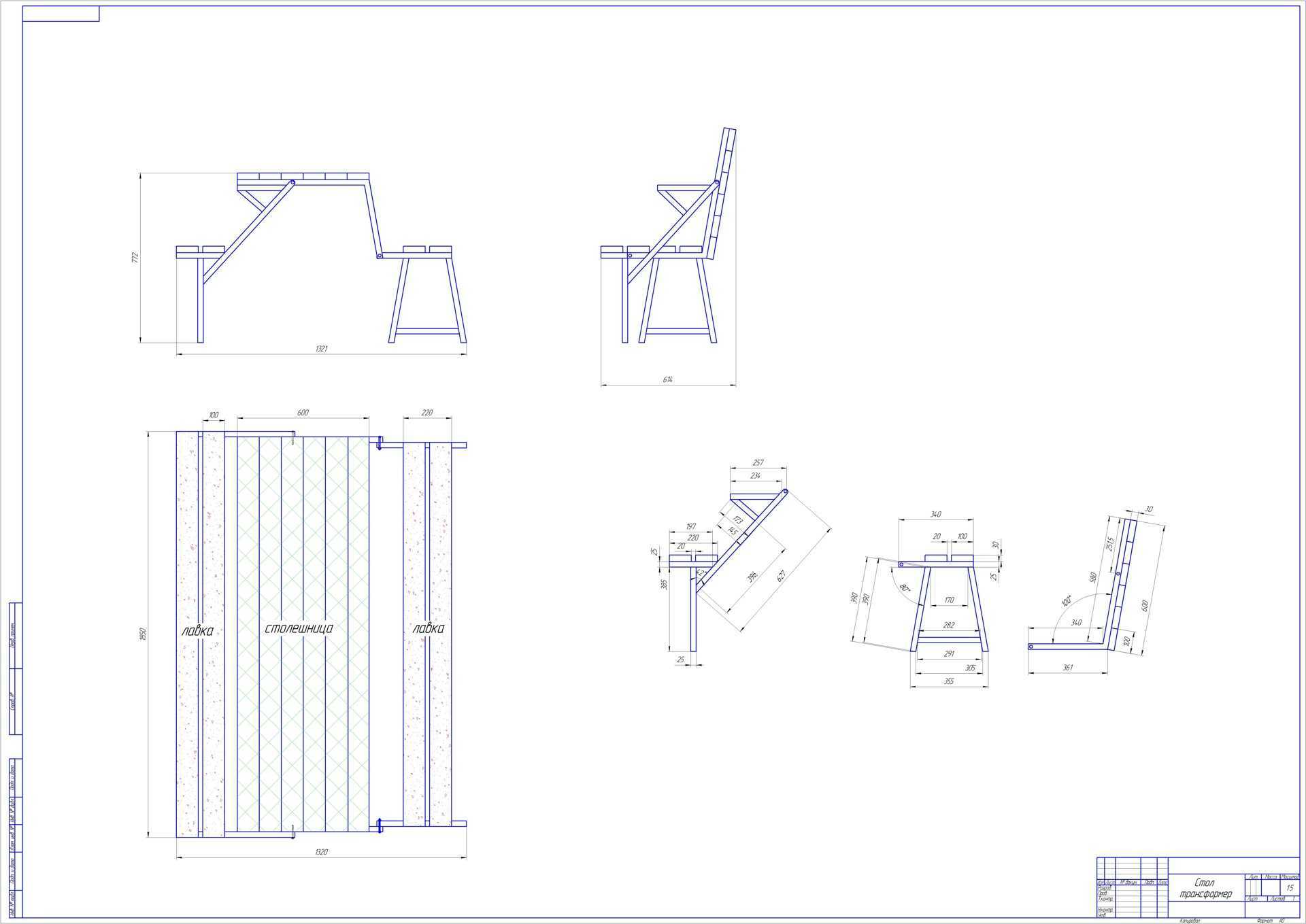

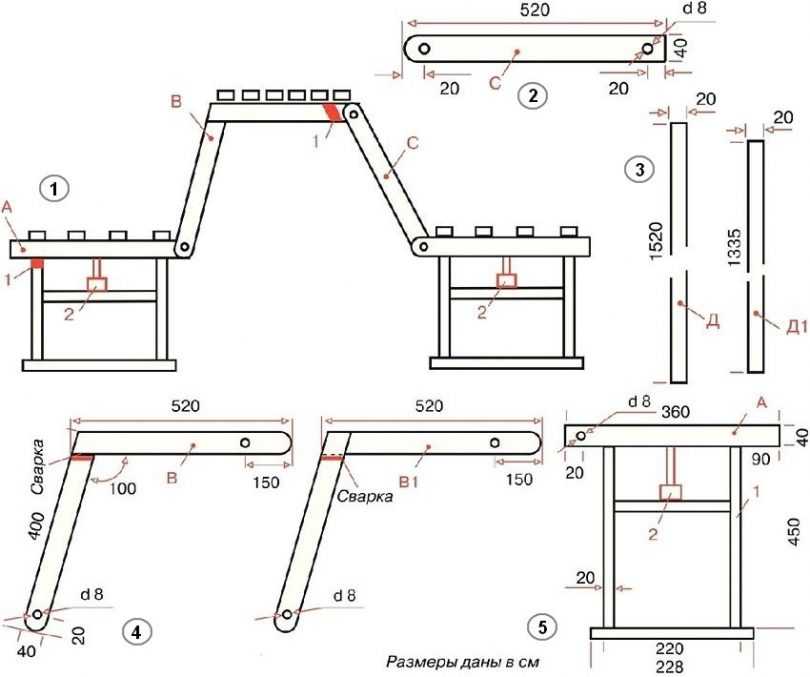

Чертеж
Подготовить профиль
Разрезать на заготовки нужных размеров
Собрать каркас скамьи
Сварить элементы
Сделать второе сиденье
Собрать конструкцию, установить доски
Провести окончательную обработку всех деталей
Инструменты и расходники
Для изготовления скамьи-трансформера нужны пила-болгарка, шуруповерт и дрель, а также уровень строительный. Если умелец решил смастерить лавку из металла, дополнительно понадобится сварочный аппарат. Следует заранее подготовить крепежные элементы — железные уголки. Требуемые расходные материалы:
- винты;
- шурупы;
- гвозди;
- саморезы;
- наждачная бумага для зачистки поверхностей и швов.
Также нужны средства для обработки древесины: лак, краска, антигрибковое покрытие. На садовую скамью из металла в обязательном порядке наносится антикоррозийный состав. Также при желании можно произвести оцинковку в домашних условиях, она даст надежную защиту от ржавчины.
Для измерений следует заранее подготовить рулетку, циркуль, карандаш или маркер по металлу (дереву) для нанесения отметок. Линейку лучше брать классическую деревянную, чтобы на ней хорошо просматривались цифры и деления. Все расходные материалы (винты, шурупы, саморезы) перед началом работы рекомендуется рассортировать по размерам и разложить по жестяным банкам или небольшим пластмассовым коробкам.
КрепежНаждачная бумагаЗащитная пропитка для древесиныИзмерительные инструменты
Процесс изготовления: пошаговая инструкция
От аккуратности и последовательности выполнения зависит прочность и долговечность эксплуатации.
Дизайнерская мысль может широко развернуться, когда придет пора декорировать, особенно удобны для этого спинки лавок и сидения.
Чтобы все части изделия были под рукой, мастера рекомендуют перед началом работы по чертежу, где обозначены ее элементы, сразу подготовить ножки (8 штук) длиной до 70 см, сделав на них внизу и вверху косые срезы.
От аккуратности и последовательности выполнения зависит прочность и долговечность эксплуатации.
Следующим шагом станет изготовление столешницы. Понадобятся пять досок размерами, определенными чертежом.
Есть много способов сделать самодельную конструкцию невероятно привлекательной и оригинальной: все зависит от желания и старания, а успех придет обязательно!
Их нужно отшлифовать и соединить планками шириной восемь сантиметров. Двух соединительных деталей вполне достаточно.
Все соединить саморезами.
Когда будет готова скамеечка, столешницу прикручивают к ней.
Чтобы все части изделия были под рукой, мастера рекомендуют перед началом работы по чертежу, где обозначены ее элементы.
Если предполагается конструкция с двумя сидениями, можно приступать к изготовлению первого; его величина зависит от общих параметров изделия; по чертежу она выполняется из досок (1-2 шт.); их количество соотносится с шириной скамьи.
- Сидения прикручиваются к ножкам;
- снизу они укрепляются распорками.
Следующим шагом станет изготовление столешницы.
Вторая лавочка изготавливается аналогично:
- ножки делают из брусков 40х40; они крепятся к сидению в форме буквы «А»;
- части скамьи соединяют брусом, укрепляют для прочности столярным клеем и саморезами;
- если предполагается, что к скамейке прикрепят спинку, она оформляется из досок, укрепляется брусками, распорками, столярным клеем и саморезами.
Следующий шаг — сборка подготовленных частей изделия.
Следующий шаг — сборка подготовленных частей изделия. Чтобы избежать неприятных сюрпризов, собирать стол-трансформер нужно, поочередно соединяя элементы между собой и сверяясь с чертежом.
Дизайнерская мысль может широко развернуться, когда придет пора декорировать, особенно удобны для этого спинки лавок и сидения.
Нюанс, обращающий на себя внимание, — соблюдение одинаковой высоты деталей. Если все сделано правильно, в соответствии с чертежом, после окончания работ вы увидите прелестный диванчик. Если все сделано правильно, в соответствии с чертежом, после окончания работ вы увидите прелестный диванчик
Если все сделано правильно, в соответствии с чертежом, после окончания работ вы увидите прелестный диванчик.
Спинку требуется надежно укрепить; для этого в местах соединения просверливают отверстия, куда вкручиваются мебельные болты.
Если предполагается, что стол скамейка трансформер будет находиться на улице, для повышения прочности и более долгой службы стоит покрасить и вскрыть лаком.
Затем проверяют правильность изготовления и укрепления спинки-столешницы. Простым надежным способом проверки станет открывание и фиксация с помощью обычной палки.
Затем проверяют правильность изготовления и укрепления спинки-столешницы.
Если все открывается и закрывается беспрепятственно, без особых усилий, лавочки соединяют между собой.
Фиксируют их деревянными шкантами или приклеивают столярным ПВА.
Для полного удобства и комфорта можно смонтировать подлокотники. Для их изготовления нужно:
- две дощечки для подставок;
- четыре – для креплений к сидению.
Если все открывается и закрывается беспрепятственно, без особых усилий, лавочки соединяют между собой.
Фиксируют их деревянными шкантами или приклеивают столярным ПВА. Для завершения этой части работы нужно сделать своеобразный рычаг, позволяющий свободно складывать и раскладывать трансформер. Понадобится брус, закрепленный мебельными винтами и гайками, а с подлокотником он соединяется саморезами.
Дополнительно могут пригодиться клей ПВА и саморезы по дереву.
Если расчеты выполнены правильно и детали соединены верно, получится замечательный стол с двумя прикрепленными сиденьями, который легко разбирается и собирается.
Понадобится брус, закрепленный мебельными винтами и гайками, а с подлокотником он соединяется саморезами.
Разновидности механизмов и дизайна
Первое, о чем вам стоит подумать, прежде чем приступать к конструированию столика-скамейки, — сколько человек максимум должны на ней помещаться. В зависимости от числа, нужно выбрать один из вариантов оформления.
Стол + лавки. Самая популярная модель. Одна скамейка в разобранном виде превращается в две со столом по центру. Здесь с удобством смогут сесть до 6 человек. Из минусов можно отметить разве что не слишком эстетичный внешний вид в сложенном состоянии.
Конструктор. Такая скамейка также рассчитана на компанию до 6 человек, а если не будете разбирать — на двоих. В проекте предусмотрена столешница. Немного уступает по вместительности первому варианту.
Цветок. Немного напоминает конструктор, но если собрать будет похожа на бутон — отсюда и название
Важное преимущество в возможности регулировать спинку сидений, а минус — на сидениях есть выемки, что делает их менее комфортными, по сравнению с другими моделями.
Дополнительные варианты дизайна. На самом деле, разновидностей и проектов таких скамеек существует много
Можно сделать угловую конструкцию, если у вас пустует место на участке в углу. Конструкция с журнальным столиком идеально подойдет любителям поработать на свежем воздухе, а стол-многоугольник подойдет для большой компании из 8 человек.
Instagram @daria.lozhnikova
Instagram @daria.lozhnikova
Instagram @daria.lozhnikova
Особенности и преимущества изделия
Скамейки-трансформеры представляют собой простые, но функциональные конструкции. Главное отличие от обычной дачной мебели заключается в наличии специальных механизмов. В сложенном виде это простая лавка, в разложенном – вместительный столик с парой комфортных скамеек. Изделия отличаются мобильностью, поэтому подходят для установки в любом уголке участка. Складные модели скамеек обладают рядом преимуществ:
- Компактностью – в сложенном виде лавочка занимает совсем немного места.
- Многофункциональностью – дополнительные посадочные места и столик появляются за счет несложных манипуляций.
- Долговечностью – скамейки, выполненные из грамотно выбранного материала, отличаются длительным сроком эксплуатации.
- Простым механизмом – с ним способен справиться даже ребенок.
- Универсальностью – подходят для использования на даче, загородной усадьбе, в саду. Скамейки выполняют декоративную роль в ландшафтном дизайне и являются удобной мебелью для семейных посиделок.
Складная модель отличается привлекательным внешним видом. Она смотрится благородно даже без использования декора. К тому же, скамейку довольно просто изготовить самостоятельно.
Компактность
Многофункциональность
Долговечность
Простота механизма
Универсальность
Из какого материала можно сделать
Для того, чтобы сделать раскладной стол-скамейку своими руками, нужно правильно подобрать материалы. Чаще всего используется древесина и металл.Для самостоятельного изготовления такого стола потребуется древесина и метал.
Последний может быть исполнен в виде прямых труб или художественной ковки. Первый вариант обладает большей устойчивостью и изготовить его намного проще, кроме того его удобно использовать. Но со временем трубы начинают гнуться и портиться, что требует их замены.Для такой мебели можно использовать кованные ножки.
Кованое железо более привлекательно внешне, но чрезмерное количество металла сильно утяжеляет конструкцию и создает некоторые неудобства (сложнее проводить повторную покраску и починку). Кроме того, для создания художественной ковки нужны особые навыки, если таких нет, придется обратиться к специалисту, а это довольно дорого.Кованное железо смотрится очень красиво, но для его создания требуются определенные навыки.
Сиденье и спинка должна быть изготовлена из дерева для большего удобства. Рекомендуется выбрать ель, так как она не портится под воздействием перепадов температуры, не поддается разрушению под действием грибков.Для изготовления стола-трансформера рекомендуется выбрать материал из ели.
При отсутствии ели можно использовать следующие сорта:
- Клен. Прочный и надежный материал, который выдерживает воздействие агрессивных сред.
- Береза. У нее привлекательный оттенок и уникальные узоры. Легка в обработке, но требует частого покрытия специальным раствором для продления срока эксплуатации.
- Ясень. Не портится под воздействием влаги, но подвержен воздействию древоточца.
Также можно использовать клен, березу и ясень.
Кроме дерева, понадобится брус и специальное средство для обработки.
Лавка трансформер своими руками
Еще одно руководство, как сделать лавку трансформер своими руками из бруса 90 х 45 мм. В своей статье автор этого замечательного проекта предлагает ознакомиться с типовым чертежом с размерами, дает советы по выбору материала и расчет всего необходимого, включая список материалов и инструментов для изготовления скамейки. Самая сложная часть, это изготовление подвижных деталей, поэтому в галерее представлен чертеж набора деревянных элементов.
Это вам очень пригодится для изготовлении лавочки трансформера.
Пошаговые фото не очень хорошего качества, но сайте в статье автора вы найдете очень подробное письменное описание мастер класса, так что можете воспользоваться ссылкой под галереей, чтобы ознакомится полной инструкцией.
Источник фото: grounde.ru/lavka-stol-transformer-svoimi-rukami.html
Скамейка журнальный столик
Хотите узнать, как сделать скамейку трансформер, которая легко превращается в журнальный столик? Это здесь.
Последовательность сборки показана на схемах, которые можно посмотреть ниже в галерее.
Доски длиной 2,5 метра
- 8 шт. 2×4
- 1 брус 2×2
- 2 шт. 1×8
- 1 шт. 1×3
Нужно будет обрезать такие детали, вот распиловка с размерами:
- 4 доски 2×4 длиной 104 см
- 1 брусок 2×2 длиной 104 см
- 8 досок 2×4 длиной 42 см
- 4 доски 2×4 длиной 38 см
- 2 доски 2×4 длиной 14 см
- 2 доски 2×4 длиной 38 см
- 4 доски 1×8 длиной 122 см
- 2 доски 1×3 длиной 122 см
- 2 доски 2×4 длиной 24,5 см
Инструкцию можно прочитать на сайте, ссылка ниже под галереей с пошаговыми схемами для удобного восприятия.
Источник фото: www.handmade-haven.com/blogs/news/ig-builders-challenge-3
Две складные скамейки стол
Здесь представлена пошаговая инструкция, как сделать скамейки из дерева своими руками, которые легко трансформируются в удобный стол для пикника. Спинки поворачиваются, и получается удобная столешница. В руководстве на сайте автора проекта подробно описано, как сделать такую многофункциональную скамейку трансформер своими руками для вашей веранды или террасы.
В галерее представлены схемы и чертежи для этого проекта с размерами, которые помогут вам быстрее понять, как устроена эта конструкция. Хотя ничего сложного, просто спинка скамейки поворачивается на шарнире и фиксируется штифтом. Когда вам нужен столик, вытаскиваете штифты, соединяете две скамейки и получается столик для пикника. Инструкцию с описанием сборки читайте на сайте. Если нужен длинный стол, можно сделать скамейки длиннее и добавить дополнительные ножки для прочности.
Источник фото: www.ana-white.com/2011/05/picnic-table-converts-benches
Скамейка трансформер из стульев
Может, выглядит необычно, но это складная скамейка трансформер, причем многофункциональная, только из обычных стульев. Можно использовать в трех форматах: как обычную двухместную скамейку, стул с приставным столиком и как скамейку со столом. Вот такой интересный проект, который, кстати, легко сделать своими руками. Помимо стульев вам еще понадобится лист фанеры и прочный стальной стержень. Сиденье высотой и шириной 46 см в любом положении.
Прямоугольная рама сделана из бруса 2 х 2. Спинка (столешница) из фанеры размером 51 x 36 см
Важно: когда будете резать изогнутые детали, убедитесь, что все гнутые слои идут в одном направлении. Это позволит сгибаться до нужной кривой
Возьмите три листа гибкой фанеры и нанесите достаточное количество столярного клея между каждым слоем. Закрепите и плотно зажмите. Дайте настояться не менее 2 часов, можно даже оставить на ночь, немного дополнительного времени на сушку никогда не повредит. Когда будете делать каркас, потратьте время, чтобы все хорошо совпадало, а затем немного отшлифуйте, но все равно нужно будет отшлифовать всю конструкцию и после сборки.
Чтобы прикрепить край к стулу, сделайте паз в центре рамы, а вырезы в кресле с помощью ручного фрезера. Приклейте и закрепите раму на стуле. Большая часть рамы соединяется деревянными дюбелями, кроме верхнего поручня. Приклейте и зажмите рамку и оставьте зажатой на 2 часа. К задней части рамы прикрепите столик из фанеры, встроенных в раму. Чтобы прикрепить сиденье, пропустите стержень через оба сиденья и концы рамы. Для этого вам понадобится очень длинное спиральное сверло. Используйте шайбы, чтобы сохранить правильное расстояние между стульями и рамой. Заткните концы рамы еще несколькими дюбелями, чтобы зафиксировать стержень на месте. Покрасьте и заклейте стул так, как считаете нужным. Как то так, если в двух словах, более подробно инструкцию можно прочитать на сайте, ссылка ниже.
Источник фото: www.instructables.com/id/Modular-Bench/
Строим модули и собираем
Для начала посмотрим на схему (рис 1), в ней видно, как стоит трансформер в разложенном состоянии и в сложенном состоянии, хотя не правильно так сказать – куда правильней выразится в первой позиции и во второй позиции. Обе позиции указаны на схеме номерами. Для начала определимся с модулями скамейки трансформера:
- ножки лавочек,
- сиденья лавочек,
- столешница,
- механизм трансформации,
- украшательства.

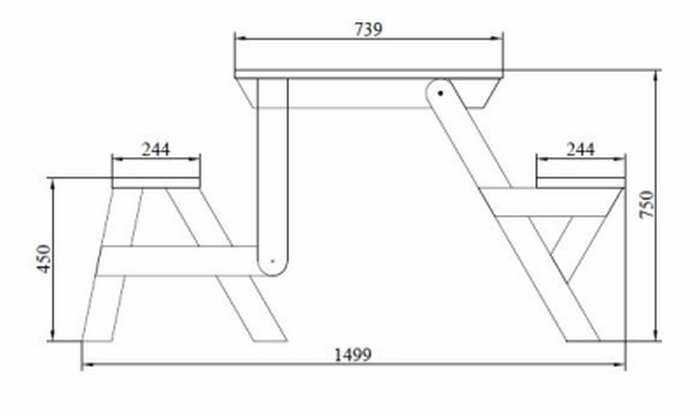

Схема лавки-трансформер
Ножки лавочек собираются в виде буквы «А» со скошенной вершиной. В моем случае использовался брус 2х5 длиной 45 сантиметров, смотрите рисунок 2. Подбирайте высоту ножек так, чтоб Вам было удобно, не слишком высоко и не слишком низко. Оптимальной высотой принято считать расстояние в 45-50 сантиметров. В итоге изготавливаете 8 одинаковых конструкций. Изготовили и отложили.
Ножки в виде буквы “А” (рисунок 2)
Следующим шагом нужно нарезать сиденья лавочек для скамейки, их будет 2. Берем тот же брус 2х5 и нарезаем 6 или 8 палок длиной 100 или 120 см. Сами подбирайте оптимальную длину для себя, принято опять-таки считать, что оптимальная ширина одного посадочного места находится в пределах 50-60 сантиметрах. Я попробовал взять длину 100 см. Не забудьте поставить поперечные лаги на доски сиденья лавочки. Посмотрите на рисунок 3 и Вам станет все понятно
Особое внимание уделите крайним лагам на одной лавочке: они должны быть чуть ближе к центу, а на другой должны быть чуть ближе к краю. К этим лагам, крайним, будут прикреплены ножки
Столешница, она же спинка трансформера, используются те же доски, в нашем случае это брус 2х5 и длиной 100 см., Почему 100? А все просто. Длина лавок и столешницы одинаковая. Берите брус и нарезаете его в количестве 10-12 штук. Есть такое мнение, что ширина столешниц равна от 50 до 80 сантиметров. Сами определяйтесь, только очень широкой делать не нужно, это не удобно.
А теперь самое интересное, механизм трансформации. Он простой, поверьте, очень простой. Состоит из 4 деталей с каждой из сторон скамейки. Смотрите на рисунок 4. Деталь «В» и «Г» самые простые. Одна деталь «В» имеет длину равной шире лавочки, а деталь «Г» чуть длиннее детали «В» сантиметров на 5. Деталь «Б» изготавливается из двух досок. Одна горизонтальная на рисунке равна ширине столешницы. Другая, вертикальная, имеет длину около 40 сантиметров.
Не сильно задумывайтесь над длиной, изготавливайте из обрезков, подбирайте похожую длину и все готово.
Эти запчасти, в детали «Б», жёстко скреплены и не шатаются. Длина детали «А» подбирается опытным путем, на самом последнем этапе сборки
Обратите внимание, детали «А» и «Б» соединены между собой осью, то есть они двигаются, складываются и раскладываются. Детали «А» и «В» тоже соединены как шарнир ну и деталь «Б» и «Г» соединяются через ось. Могу смело сказать, что ось вращения деталей можно заменить на петли, самые обычные петли, которые продаются в любом магазине строительных материалов
Могу смело сказать, что ось вращения деталей можно заменить на петли, самые обычные петли, которые продаются в любом магазине строительных материалов.
Как сделать скамью-стол-трансформер из дерева своими руками
В первую очередь нужно будет изготовить две одинаковые лавки с трапециевидным строением ножек. У каждой лавочки в верхней части по обеим сторонам нашивают дополнительные бруски, размер которого равен длине нижней поперечины. Чтобы не ошибиться в сборке, можно использовать чертеж, главное — не спешить сверлить отверстия под шарниры. Обычно втулки в точках вращения устанавливают уже после окончательной взаимной подгонки размеров всех элементов трансформера.
Следующим этапом изготавливаем столешницу, ее размеры выбирают, как размер скамейки в ширину плюс удвоенная толщина бруса, из которого вырезаются большая рейка и треугольник — подпора. Размер можно выбрать по чертежу или подогнать длину в процессе сборки.
Конструкция складной скамейки
Раскладной стол, из которого в результате нескольких движений получается скамья, можно сделать целиком из дерева, возможно также для сидений, столешницы-спинки использовать доски, а для каркаса, ножек – профильную металлическую трубу. В изготовлении складной скамейки своими руками поможет схема.
Для изготовления по приведенным ниже чертежам скамейки из дерева понадобятся:
- брус 90х45 для сидений, 2 элемента длиной 1380 мм для наружной скамьи, 2 по 1450 для внутренней;
- брус 90х32 для столешницы-спинки, 5 элементов длиной 1480 мм;
- брус 45х32 для всех остальных деталей, размеры и форма указаны на чертеже;
- деревянные шканты, саморезы по дереву для неподвижного соединения деталей;
- болты с самофиксирующимися гайками, шайбами для подвижных соединений;
- шлифовальная бумага, клей ПВА, желательно – краска, лак, пропитка.
Все детали тщательно шлифуются, в указанных местах высверливаются отверстия.
Можно взять за основу готовые чертежи или придумать свой проект, видоизменив конструкцию. Варьируется длина, ширина, высота лавок и стола, конфигурация ножек, но принцип общий. Сначала надо собрать обе лавки и стол, а в конце соединить все элементы между собой болтами так, чтоб конструкцию можно было складывать, раскладывать. Как сделать трансформер из дерева, в деталях показано на видео:
Выбор материалов
Садовая скамейка может быть изготовлена полностью из дерева либо в комбинации брусьев с металлом. Из железа обычно делают каркас, некоторые декоративные элементы могут тоже быть выполнены из этого материала в технике ажурной художественной ковки (например, подлокотники).
Есть два варианта исполнения скамейки-трансформера — прямолинейная модель (трубы) и фигурные элементы из металла (ковка). В первом случае основные преимущества готового изделия — устойчивость и удобство пользования, недостаток в том, что с течением времени каркас может прогнуться, деформироваться. В процессе работы понадобится тщательная корректировка размеров изделия с целью уменьшения отходов. Если же после изготовления скамьи все же останутся куски металлопрофиля, их можно применить для создания декоративных элементов.
Скамья, выполненная для дачи в технике художественной ковки, отличается эффектным внешним видом. Однако у изделия есть и существенные недостатки. Во-первых, такая лавочка очень тяжелая. Во-вторых, из-за обилия металла в конструкции человеку может быть некомфортно сидеть на скамье в течение длительного времени. Особенности работы заключаются в необходимости применения сварки для соединения деталей друг с другом. При наличии сварочного аппарата все операции можно выполнить самостоятельно, в противном случае понадобится прибегать к услугам специалиста.
Из профильной трубы
С элементами ковки
Спинку и сиденье изделия можно выполнять из разных видов древесины. Самый удачный вариант — ель: она не рассыхается от жары и редко поражается грибком. При желании можно использовать и другие породы.
Мастер-классы по изготовлению своими руками простых скамеек для сада
| Вид древесины | Особенности |
| Клен | Отличается прочностью, устойчивостью к внешним воздействиям |
| Береза | Красивый цвет и узор на срезе, легко обрабатывать |
| Ясень | Устойчив к повышенной влажности, но часто поражается жуком-древоточцем, что значительно уменьшает срок эксплуатации изделия |
Для изготовления сиденья и спинки лавочки понадобятся доски (длина — 120 см, ширина — 10 см), брус (рекомендуемое сечение — 30 × 60 мм). Пиломатериалы, которые пойдут на ножки, соединяются с железными креплениями. Такая конструкция имеет форму треугольника. Также понадобится подробный чертеж с размерами.
Ель
Клен
Береза
Ясень
Оформление складной лавки-трансформера
Раскладную скамейку оптимально устанавливать под навесом, иначе подвижные узлы со временем начнут пропадать от воздействия природных факторов. При таком способе установки деревянные элементы окрашивают морилкой и лаком. Если трансформер летом будет стоять в саду без укрытия, оптимально покраску выполнить водостойкой эмалью для наружных работ. Дерево красят ежегодно, дополнительно пропитывают его антисептиком, защищающим от насекомых, грибков.
У металлического каркаса перед окрашиванием зачищают болгаркой сварочные швы. Конструкцию обезжиривают, грунтуют, окрашивают эмалью. Красивее смотрится каркас, покрашенный краскопультом или краской из баллончика.
